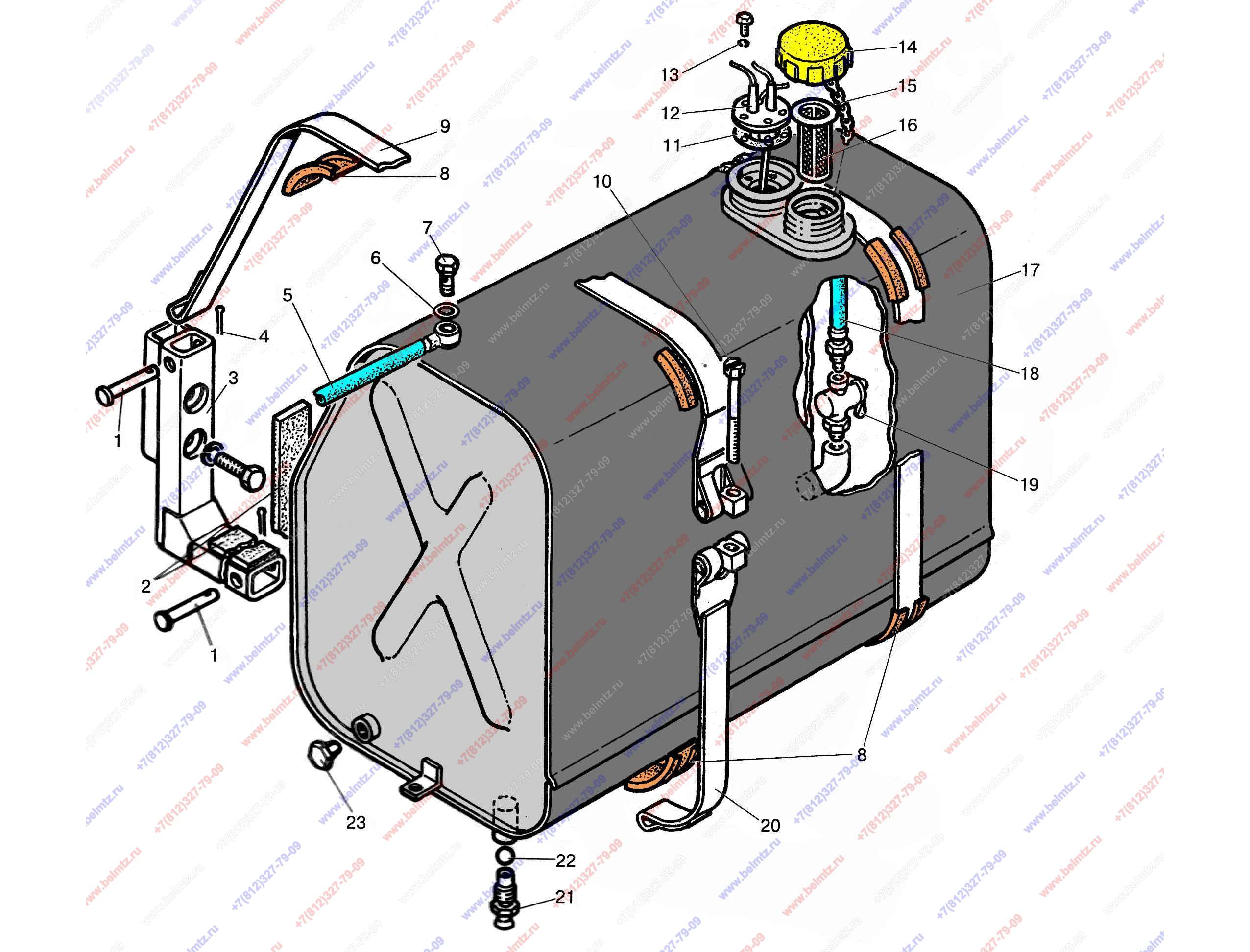

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный 923-1101210 ст

Используется в Каталогах

Беларус-923

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1522-1101125 Палец
1522-1101125
4
2
1522-1101118 Прокладка
1522-1101118
4
3
923-1101130 Кронштейн
923-1101130
2
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
5
1522-1101180 Топливопровод
1522-1101180
1
6
36-1104788 Прокладка
36-1104788
4
7
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
2
19
8
Уплотнитель ПР-43-02 УМ6а
ПР-43-02
6
9
923-1101140 Лента
923-1101140
2
10
1522-1101005 Болт
1522-1101005
2
11
200-3806026 Прокладка
200-3806026
1
12
Датчик ДУМП-35М указателя уровня топлива
ДУМП-35М
1
13
80-1101067 Шайба
80-1101067
5
14
082-1103010 Пробка
082-1103010
1
3
15
36-1101070 Цепочка
36-1101070
1
16
082-1101040 Фильтр
082-1101040
1
17
923-1101210 Бак топливный
923-1101210
1
18
923-1101040 Топливопровод
923-1101040
1
19
Краник ПП6-1-0 (КР-25) бензобака
КР25
1
9
20
1522-1101140 Лента
1522-1101140
2
2
21
822-1101081 Штуцер
822-1101081
1
22
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
23
Пробка КГ 1/4"
КГ 1/4" ОСТ 23.1.117-83
1
