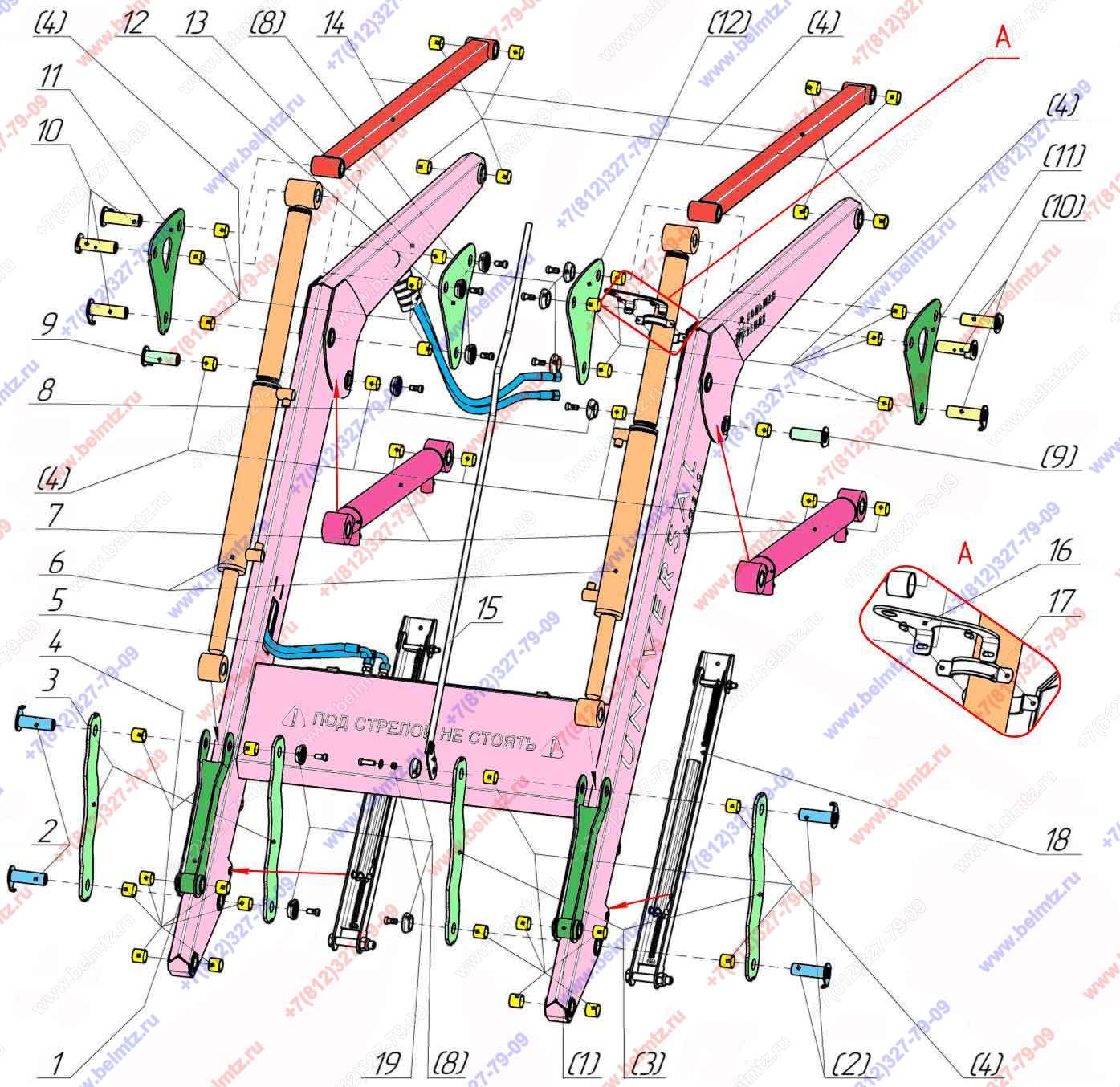

- Универсал basic. Рис.3.1 Стрела в сборе БЗ-b.21.900-10
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-S.22.010 Тяга короткая
БЗ-S.22.010
2
2
БЗ-V.21.060-01 Палец в сборе L - 93 мм
БЗ-V.21.060-01
4
3
БЗ-S.21.031 Рычаг
БЗ-S.21.031
4
4
Втулка металло-фторопластовая 30х34х30
30х34х30
44
5
БЗ-b.00.300 Гидросистема
БЗ-b.00.300
1
8
БЗ-V.21.920 Шайба прорезиненная
БЗ-V.21.920
12
9
БЗ-V.21.060 Палец в сборе L - 89 мм
БЗ-V.21.060
2
11
БЗ-S.21.021 Хвостовик
БЗ-S.21.021
2
12
БЗ-S.21.021-01 Хвостовик
БЗ-S.21.021-01
2
14
БЗ-b.21.010 Тяга длинная
БЗ-b.21.010
2
15
БЗ-V.21.610 Трубка в сборе
БЗ-V.21.610
1
16
БЗ-V.21.601 Кронштейн
БЗ-V.21.601
1
17
Хомут 53-58 мм с гайкой М8
53-58 мм
1
18
БЗ-V.00.170 Упор
БЗ-V.00.170
2
19
БЗ-V.21.602 Втулка
БЗ-V.21.602
1
