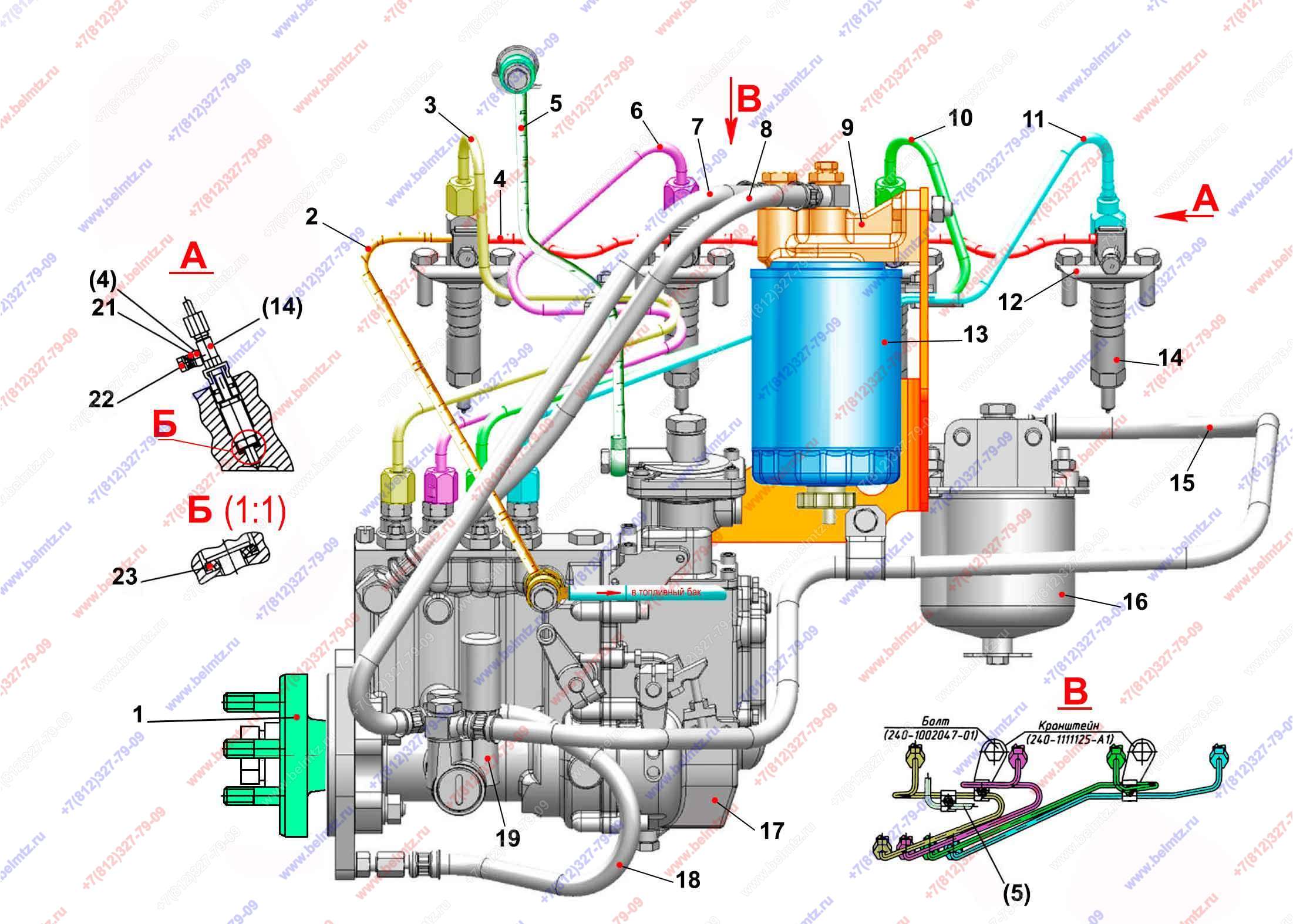

  • Группа 11. Система питания. Подгруппа 1111. Установка топливной аппаратуры РР4M10P1i- 3705. Д-245S2

Используется в Каталогах

Беларус-1025
Двигатель Д-245S2

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
245-1006320-Г Фланец привода ТНВД (для насоса MOTORPAL)
245-1006320-Г
1
3
245-1104300-Р-01 Топливопровлд в/д 1-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-01
1
4
245-1104150 Топливопровод дренажный
245-1104150
1
1
5
245-1104330 Трубка пневмокорректора
245-1104330
1
6
245-1104300-Р-02 Топливопровлд в/д 2-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-02
1
1
7
245-1104180-А1-09 Трубка топливная НД (L-550 мм)
245-1104180-А1-09
1
8
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
9
245-1117075 Корпус фильтра
245-1117075
1
9
10
245-1104300-Р-03 Топливопровлд в/д 3-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-03
1
1
11
245-1104300-Р-04 Топливопровлд в/д 4-го цил ТНВД MOTORPAL с форсунками 172.1112010-11.01 или VA70P360-2994
245-1104300-Р-04
1
1
12
245-1111145-А Скоба крепления форсунки
245-1111145-А
4
2
13
Фильтр топливный (закручив.) Д-243/245 FG-703
FG-703
1
13
Фильтр топливный (закручив.) Д-243/245 NF-3501
NF-3501
1
24
13
Фильтр топливный (закручив.) Д-243/245 ST302
ST302
1
14
Форсунка 172.1112010-11.01 (Евро-2)
172.1112010-11.01
4
4
14
Форсунка VA70P360-2994
VA70P360 2994
4
15
260-1104160-Б1-02 Трубка топливная низкого давления
260-1104160-Б1-02
1
16
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
3
17
Топливный насос (РР)4M(10P1i) 3705 MOTORPAL
РР4M10P1i- 3705
1
18
240-3509150 Маслопровод (L-352)
240-3509150
1
6
19
Насос подкачивающий MOTORPAL 990.3554 ТННД CD3M-3554
990.3554
1
3
20
245-1104320-Б Трубопровод дренажный
245-1104320-Б
1
21
50-1022067 Кольцо уплотнительное
50-1022067
9
22
240-1104787 Болт (обратки евро форсунки) L-25мм Ф8мм на форсунку ЕВРО-2
240-1104787
1
9
23
245-1111020 Кольцо уплотнительное форсунки (Прокладка-Экран)
245-1111020
4
