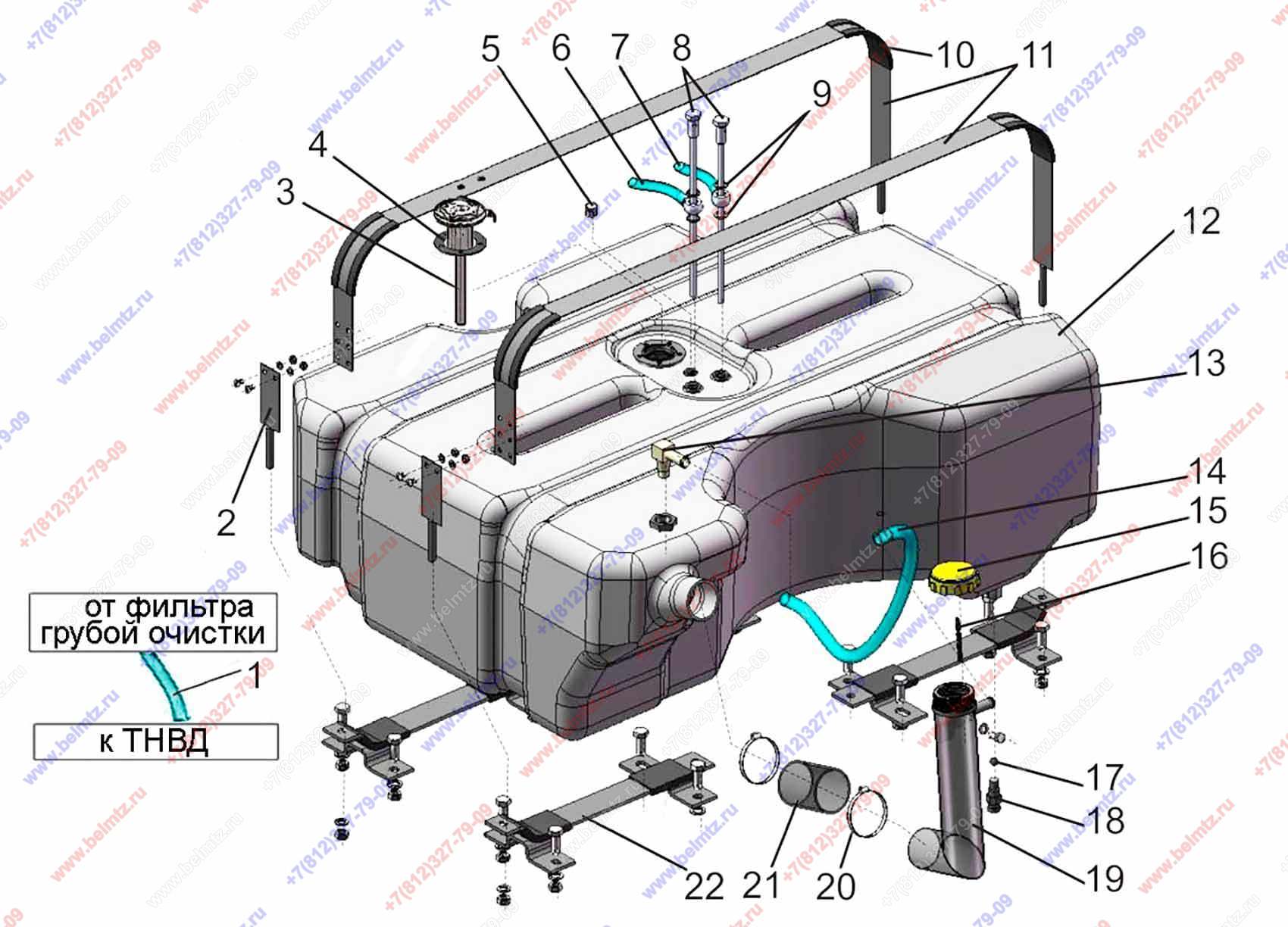

- Группа 11. Система питания. Подгруппа 1101. Бак топливный 920-1101500-04
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
920-1101162-02 Трубка
920-1101162-02
1
2
1221-1101690-01 Хомут
1221-1101690-01
2
4
200-3806026 Прокладка
200-3806026
1
5
Пробка КГ 1/8".А12.019
КГ 1/8".А12.019 ТУ 23.1.506-91
1
6
920-1101162-11 Трубка
920-1101162-11
1
7
920-1101162-10 Трубка
920-1101162-10
1
8
1221-1101530 Топливозаборник
1221-1101530
2
10
Уплотнитель ПР-43-03 УМ6
ПР-43-03
4
11
1221-1101690 Хомут
1221-1101690
2
13
1221-1101620 Угольник
1221-1101620
1
14
85-1101002-03 Трубка
85-1101002-03
1
16
36-1101070 Цепочка
36-1101070
1
17
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
20
Хомут ХС-61.019
ХС-61.019
2
22
1221-1101130 Кронштейн
1221-1101130
4
