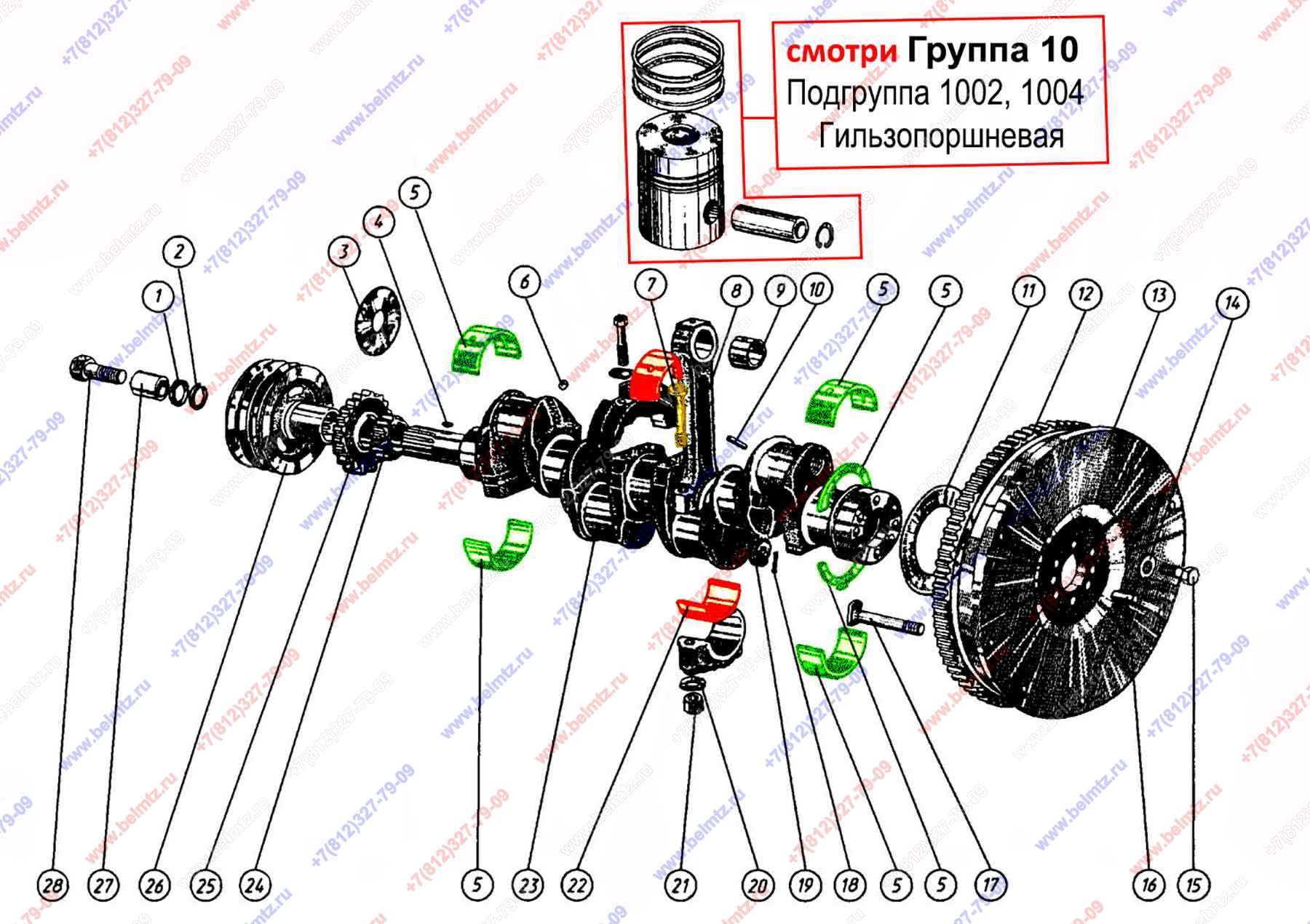

  • Группа 10. Механизмы дизеля. Подгруппа 1004, 1005. Поршни и шатуны. Вал коленчатый и маховик Д-245S2

Используется в Каталогах

Беларус-1025
Двигатель Д-245S2

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
245-1005132 Кольцо внутреннее
245-1005132
1
2
245-1005133 Кольцо наружное
245-1005133
1
3
50-1005042 Маслоотражатель коленчатого вала передний
50-1005042
1
3
4
Шпонка 6,0х9х22 ГОСТ 24071-97
6х9
1
28
5
Вкладыши коренные Д-240/245 КН1 Д245-1005100-ЕН1 Øшейки коленвала 75,149-75,168мм
Д245-1005100-ЕН1
1
5
6
50-1005021-А Заглушка
50-1005021-А
5
2
7
50-1004182-А1 Болт шатунный (А20.07.002)
50-1004182-А1
8
8
8
240-1004100-А Шатун в сб.
240-1004100-А
4
5
9
240-1004115-А Втулка верхней головки шатуна
240-1004115-А
4
10
50-1005191-А Трубка коленчатого вала
50-1005191-А
4
11
50-1005043 Маслоотражатель коленчатого вала задний
50-1005043
1
5
12
50-1005121-А Венец маховика 145 зубьев
50-1005121-А
1
3
13
240-1005114-А1 Маховик стартерный серийный (угол ОВТ 20 град) (145 зубьев)
240-1005114-А1
1
14
48-1002318 Шайба
48-1002318
7
15
50-1005127-А Болт крепления маховика
50-1005127-А
7
16
50-1005019 Штифт
50-1005019
1
17
240-1005122 Палец маховика L-96мм
240-1005122
6
6
17
245-1005122 Палец маховика L-133мм
245-1005122
6
18
18
Шплинт 4,0х22.ГОСТ 397-79
4x22.019 ГОСТ 397-79
4
19
50-1005157-В Заглушка шатунной шейки коленвала
50-1005157-В
4
20
245-1004190 Шайба
245-1004190
8
21
50-1004188 Гайка шатунного болта (А20.03.001)
50-1004188
8
13
22
Вкладыши шатунные Д-240/245 ШН1 Д245-1004140-ЕН1 Ø шейки коленвала,68,154-68,173мм
Д245-1004140-ЕН1
1
3
23
245.9-1005015 Вал коленчатый
245.9-1005015
1
23
245.9-1005015-20 Вал коленчатый
245.9-1005015-20
1
24
240-1005030-А1 Шестерня распределения коленвала z-20
240-1005030-А1
1
40
24
240-1005030-Б Шестерня распределения коленвала с углом наклона зубьев 15град46сек с 27.01.2014г.
240-1005030-Б
1
2
24
240-1005030-Д Шестерня распределения коленвала с углом наклона зубьев 28град58сек до 27.01.2014г.
240-1005030-Д
1
25
240-1005033- А Шестерня z-38 к масл.насосу 240-1403010
240-1005033- А
1
2
25
240-1005033-А-01 Шестерня z-42 к масл.насосу 245-1403010
240-1005033-А-01
1
2
25
50-1005033-А Ведущая шестерня привода масл.насоса 50-1403010-Б1 z-46
50-1005033- А
1
26
240-1005131-3 Шкив коленвала трехручьевой
240-1005131-З
1
27
245-1005134 Втулка
245-1005134
1
28
245-1005054-Б Болт коленчатого вала
245-1005054-Б
1
9
