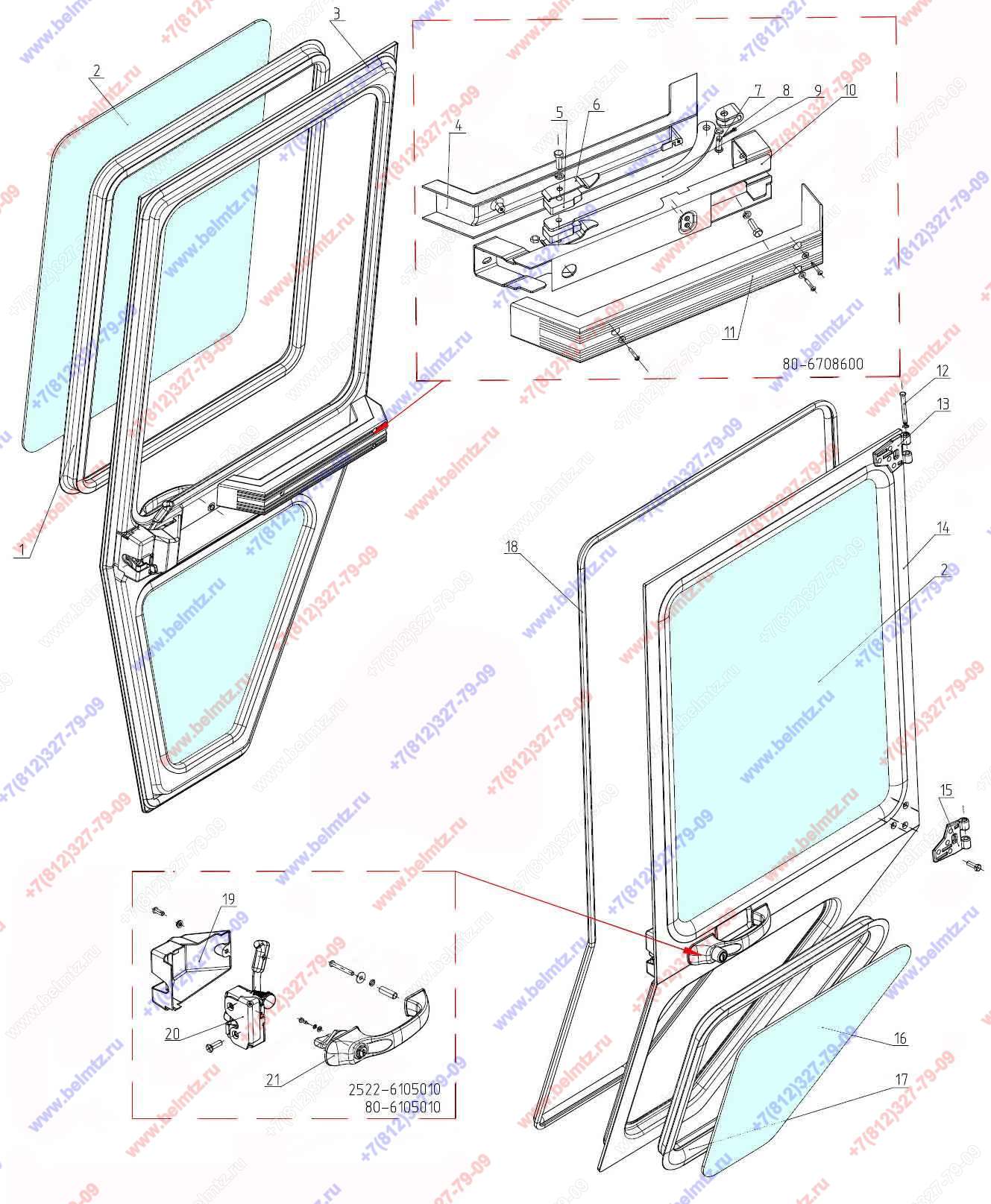

Группа 67. Кабина. Подгруппа 6708. Двери кабины 80-6708010-Б(01).

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-6708600
2
(4-11)
2
1221.4-6708013-EN
2
5
80-6708619-А
4
6
80-6708618 Пружина
80-6708618
4
7
Палец 8х22 ОСТ 37.001.163-75
8х22 ОСТ 37.001.163-75
2
8
Ролик 2х11,8 В3 ГОСТ 6870-81
2х11,8 В3 ГОСТ 6870-81
2
12
822-6700011-Б-01 Палец
822-6700011-Б-01
4
16
1221.4-6708014-EN
2
18
А37.08.011-А Профиль (см.80-6700021)
А37.08.011-А
2
19
80-6708812 Крышка левая
80-6708812
1
19
80-6708812-01 Крышка правая
80-6708812-01
1
20
80-6105050 Замок левый
80-6105050
1
20
80-6105050-01 Замок правый
80-6105050-01
1
