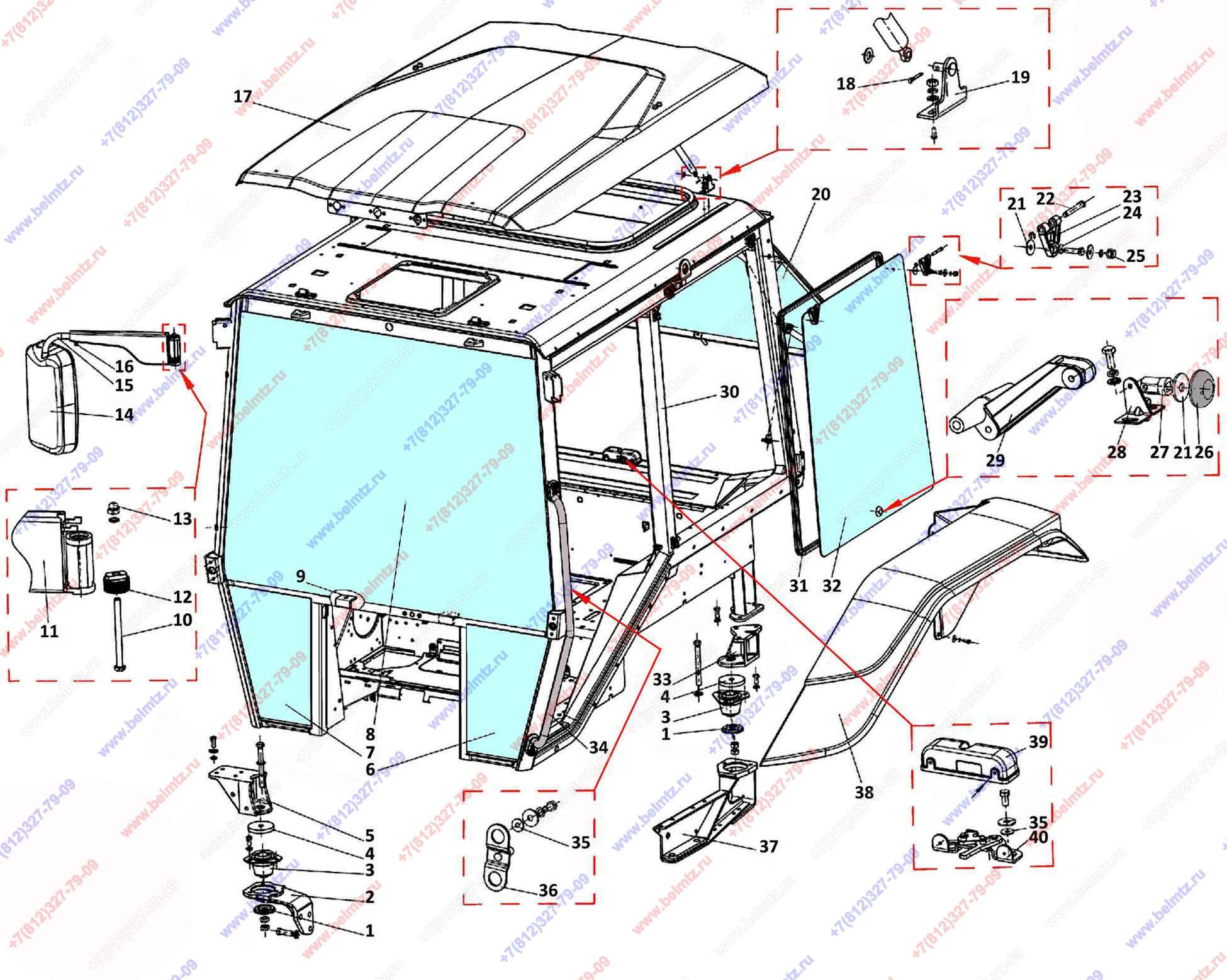

  • Группа 67. Кабина. Подгруппа 6700. Кабина 82.1-6700010

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1221-6700027 Шайба обрезиненная
1221-6700027
4
1
Шайба обрезиненная 077 18 007
077 18 007
4
2
82.3-6702068 Кронштейн
82.3-6702068
2
3
923-6700200 Виброизолятор кабины
923-6700200
4
7
3
Виброизолятор кабины 5718 013 (11MN50) фирмы «Freudenberg Megulastik»
5718 013 (11MN50)
4
4
1221-6700026 Шайба
1221-6700026
4
5
80-6700031-Б Кронштейн кабины левый
80-6700031-Б
1
1
5
80-6700031-Б-01 Кронштейн кабины правый
80-6700031-Б-01
1
1
6
1221.4-6703012-EN Стекло
1221.4-6703012-EN
1
7
1221.4-6703012-EN-01 Стекло
1221.4-6703012-EN-01
1
8
1221.4-6703011-EN Стекло
1221.4-6703011-EN
1
9
80-3805030 Кронштейн
80-3805030
2
10
2522-8201219 Винт
2522-8201219
2
11
2522-8201205-01 Кронштейн зеркала правый
2522-8201205-01
1
11
2522-8201205-02 Кронштейн зеркала левый
2522-8201205-02
1
12
2522-8201204 Валик
2522-8201204
2
13
2522-6708029 Гайка
2522-6708029
2
14
САКД.458201.100-04 Зеркало правое с электроприводом и нагревателем 12В
САКД.458201.100-04
1
14
САКД.458201.100-05 Зеркало левое с электроприводом и нагревателем 12В
САКД.458201.100-05
1
15
822-8201211 Труба
822-8201211
2
16
2522-8201221 Болт
2522-8201221
2
17
Л82.1-6707035 Крыша
Л82.1-6707035
1
18
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
19
80-6708225 Кронштейн
80-6708225
2
20
1221-6708210 Окно заднее
1221-6708210
1
21
80-6708904 Прокладка
80-6708904
6
22
822-6700011-Б Палец
822-6700011-Б
4
23
80-6708902 Петля стекла
80-6708902
4
24
80-6708903 Втулка
80-6708903
4
25
А30.04.017-02 Колпачок
А30.04.017-02
4
5
26
80-6708975 Винт
80-6708975
2
27
А37.01.041 Втулка
А37.01.041
2
28
А37.04.050 Кронштейн
А37.04.050
2
29
80-6708960 Фиксатор бокового стекла в сборе
80-6708960
2
4
29
А37.04.051 Ручка
А37.04.051
2
2
30
1221.6-6700020 Кабина (каркас сварной)
1221.6-6700020
1
31
Уплотнитель стекла F202.2
F202.2
2
3
32
1221.4-6708901-EN Стекло боковое 3отв
1221.4-6708901-EN
2
33
80-6700037-Б Опора левая
80-6700037-Б
1
33
80-6700037-Б-01 Опора правая
80-6700037-Б-01
1
1
34
1221.4-6703110 Поручень
1221.4-6703110
1
35
80-6105171 Шайба
80-6105171
6
36
80-6105170-Б Зацеп
80-6105170-Б
2
37
952-6702300 Кронштейн левый
952-6702300
1
37
952-6702300-01 Кронштейн правый
952-6702300-01
1
38
Л82.3-8404010 Крыло левое (аналог 82.3-8404015)
Л82.3-8404010
1
38
Л82.3-8404010-01 Крыло правое (аналог 82.3-8404015-01)
Л82.3-8404010-01
1
39
822-6708279 Крышка
822-6708279
1
40
822-6708270-А Замок
822-6708270-А
1
