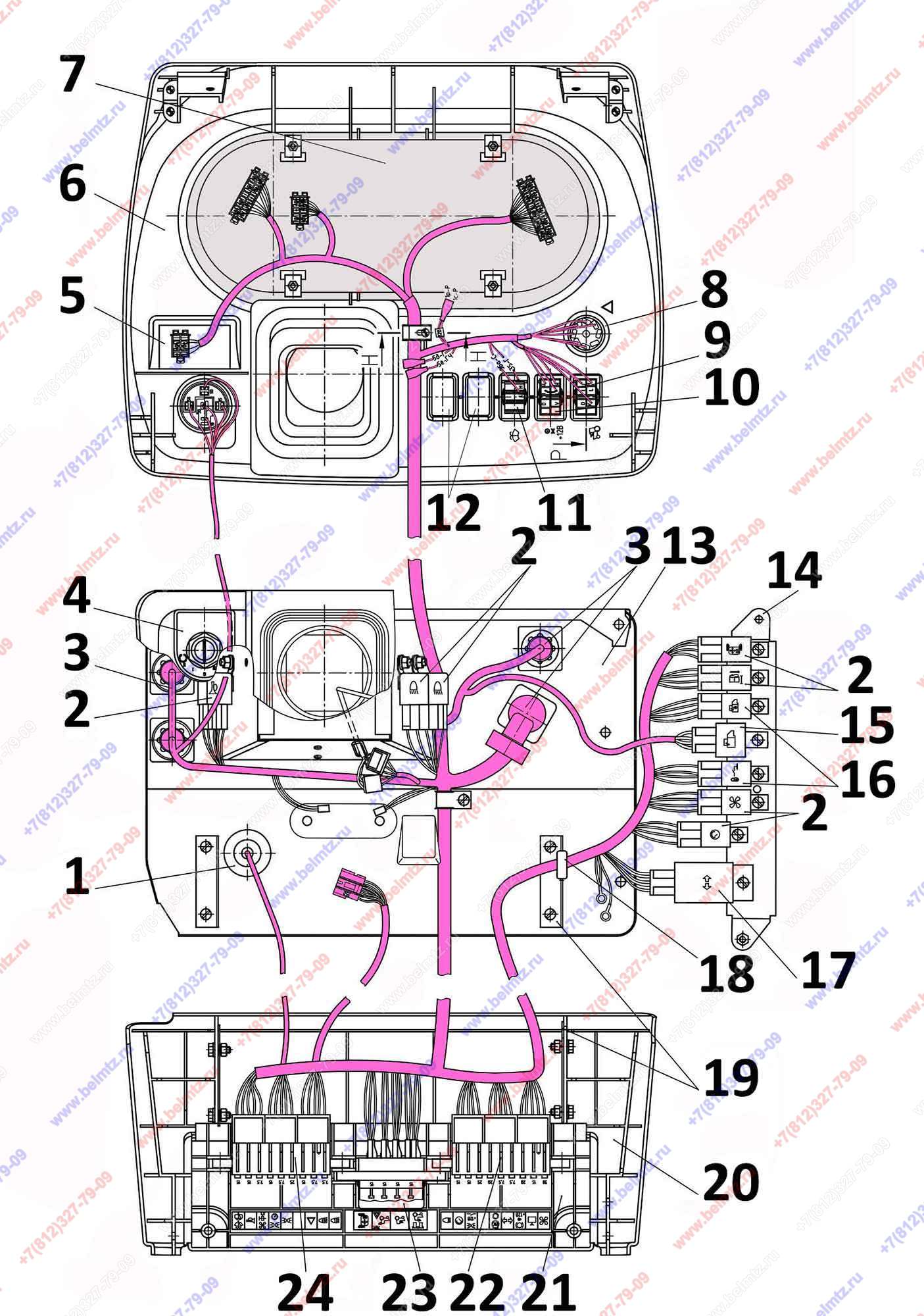

  • Группа 38. Приборы. Подгруппа 3805. Щиток 82.3-3805010 Рис.1

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
82.3-3805010 Щиток приборов
82.3-3805010
1
1
80-3723049 Втулка
80-3723049
1
2
Реле 752.3777-10 ближ./дальнего света/отопителя (старый 902.3747-10) (4-х конт.с кронштейном,12В)
752.3777-10
7
2
3
82-3724390 Жгут
82-3724390
1
4
Замок зажигания (выключатель стартера) ВСП ИЖКС.675874.003-00.01
ИЖКС.675874.003-00.01
1
5
ПП8180-П Пульт управления панели приборов ПП8180-1
ПП8180-П
1
6
926.6-3805020 Панель
926.6-3805020
1
7
ПП8180-1 Панель приборов
ПП8180-1
1
8
Выключатель аварийной сигнализации 245.3710 (6А,12В) колодка 610608
245.3710
1
2
8
Выключатель аварийной сигнализации 249.3710-05
249.3710-05
1
9
П150М 25.52 Переключатель света рабочих фар (3 штыря)
П150М 25.52
1
10
П147М.04.29 Переключатель света
П147М 04.29
1
11
П150М 14.10 Выключатель стеклоомывателя переднего стекла
П150М 14.10
1
75
12
80-3801327 Заглушка
80-3801327
2
13
80-3805050-Б1-03 Основание
80-3805050-Б1-03
1
14
80-3805070 Панель
80-3805070
1
15
Реле 738.3747-30 стартера 5-конт. (12В, ток замыкания 65А, ток размыкания 20А)
738.3747-30
1
20
16
Реле 752.3777-20 блокировки (старый 902.3747-20) (4-х контактный с кронштейном, 12В)
752.3777-20
2
10
17
Прерыватель указателей поворота ЭРП-1 Реле поворота
ЭРП-1
1
17
Прерыватель указателей поворота ЭРП-1-РК Реле поворота
ЭРП-1-РК
1
7
18
70-3723042-02 Втулка
70-3723042-02
1
19
80-3805043 Кронштейн
80-3805043
2
20
826-3805041-Б Стенка литьевая
826-3805041-Б
1
21
826-3805061-Б Крышка литьевая
826-3805061-Б
1
22
Блок предохранительный 46.3722-07
46.3722-07
1
23
Блок предохранительный БП-7-01
БП-7-01
1
24
Блок предохранительный 46.3722-05
46.3722-05
1
