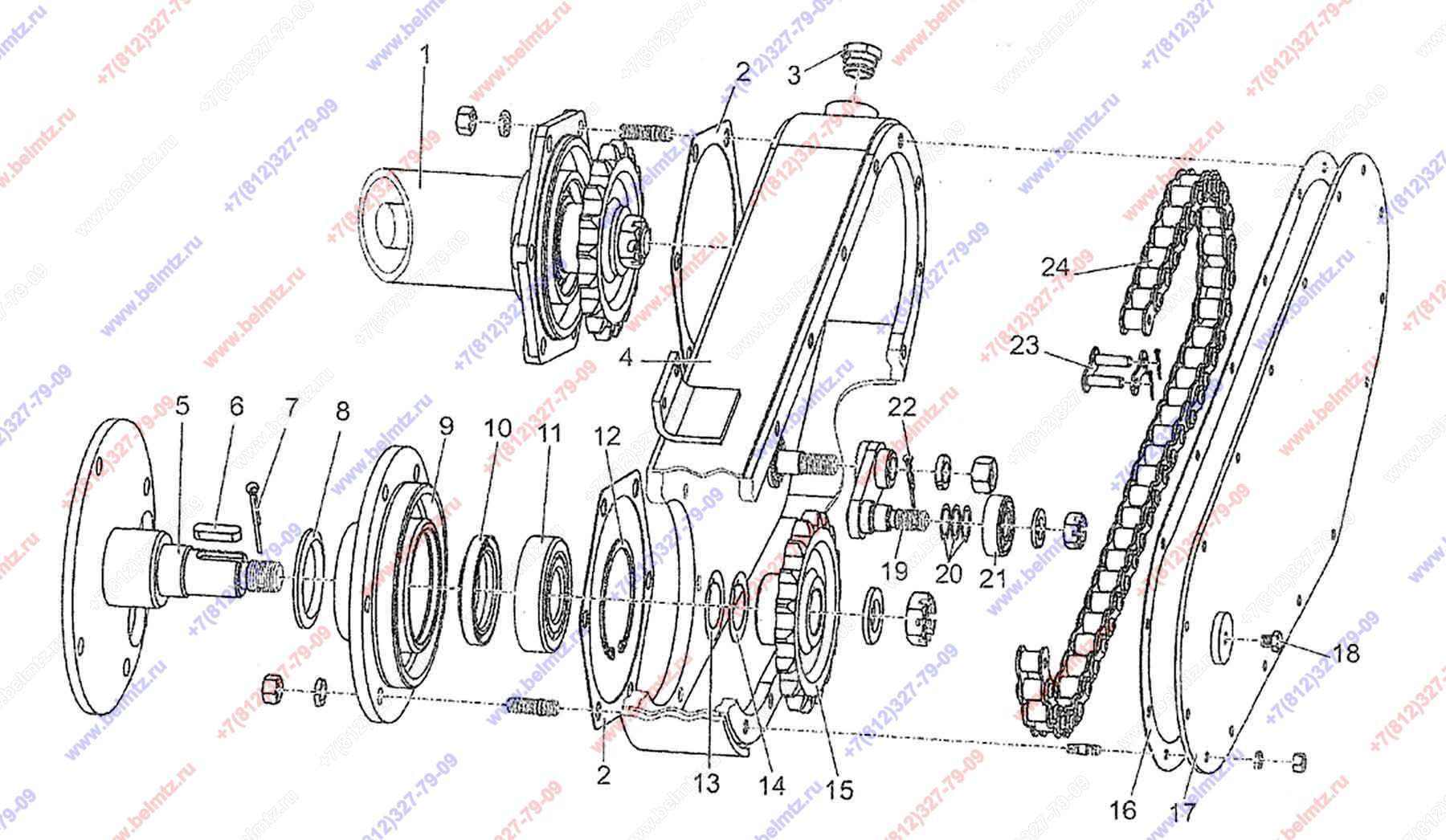

  • Щетка 82.6-4714000-01. Рис.1.7 Привод 82.6-4714600. Цапфа 82.6-4714450

Используется в Каталогах

Щетка 82.6-4714000

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
82.6-4714450 Цапфа
82.6-4714450
1
0
82.6-4714600 Привод
82.6-4714600
1
[5-15]
1
82.6-4714400 Редуктор конический
82.6-4714400
1
2
82.6-4714603 Прокладка
82.6-4714603
2
3
50-4608059 Пробка сапуна
50-4608059
1
4
82.6-4714630-Б Корпус
82.6-4714630-Б
1
5
82.6-4714455 Ось
82.6-4714455
1
6
Шпонка 10х8х36 ГОСТ 23360-78
10х8х36 ГОСТ 23360-78
1
7
Шплинт 5,0х45 ГОСТ 397-79
5,0х45.019 ГОСТ 397-79
1
8
82.6-4714031 Кольцо СП-76-59-6 ГОСТ 6308-71
82.6-4714031
1
9
82.6-4714452 Стакан
82.6-4714452
1
10
Манжета армированная 60х85 (2.2-60х85-1)
2.2-60х85
2
23
11
Подшипник 1308 радиальный шариковый двухрядный сферический 40*90*23мм 0,715кг
1308
1
8
12
Кольцо ГОСТ 13943-86 С90
С90 ГОСТ 13943-86
1
13
82.6-4714438 Прокладка
82.6-4714438
3
14
82.6-4714438-01 Прокладка
82.6-4714438-01
3
15
82.6-4714402 Звездочка
82.6-4714402
1
16
82.6-4714601 Прокладка
82.6-4714601
1
17
82.6-4714610 Крышка
82.6-4714610
1
18
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
0
19
82.6-4714625-Б Рычаг
82.6-4714625-Б
1
20
82.6-4714602 Прокладка
82.6-4714602
9
21
Подшипник 204 (6204) радиальный шариковый 20*47*14 мм 0,108кг
204
1
3
22
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
1
23
Звено соединительное СПР-25,4-60 (замок цепи)
СПР-25.4-60
1
24
Цепь ПР-25,4-6000 (кусок 1,7526) (для МК-2/4/454 и МКЩ-1,5 L-1397мм) (для БЗ-22.00.000 L-1115мм) 82.6-4714000 L-1.295,4мм
ПР-25,4-60
1
9
