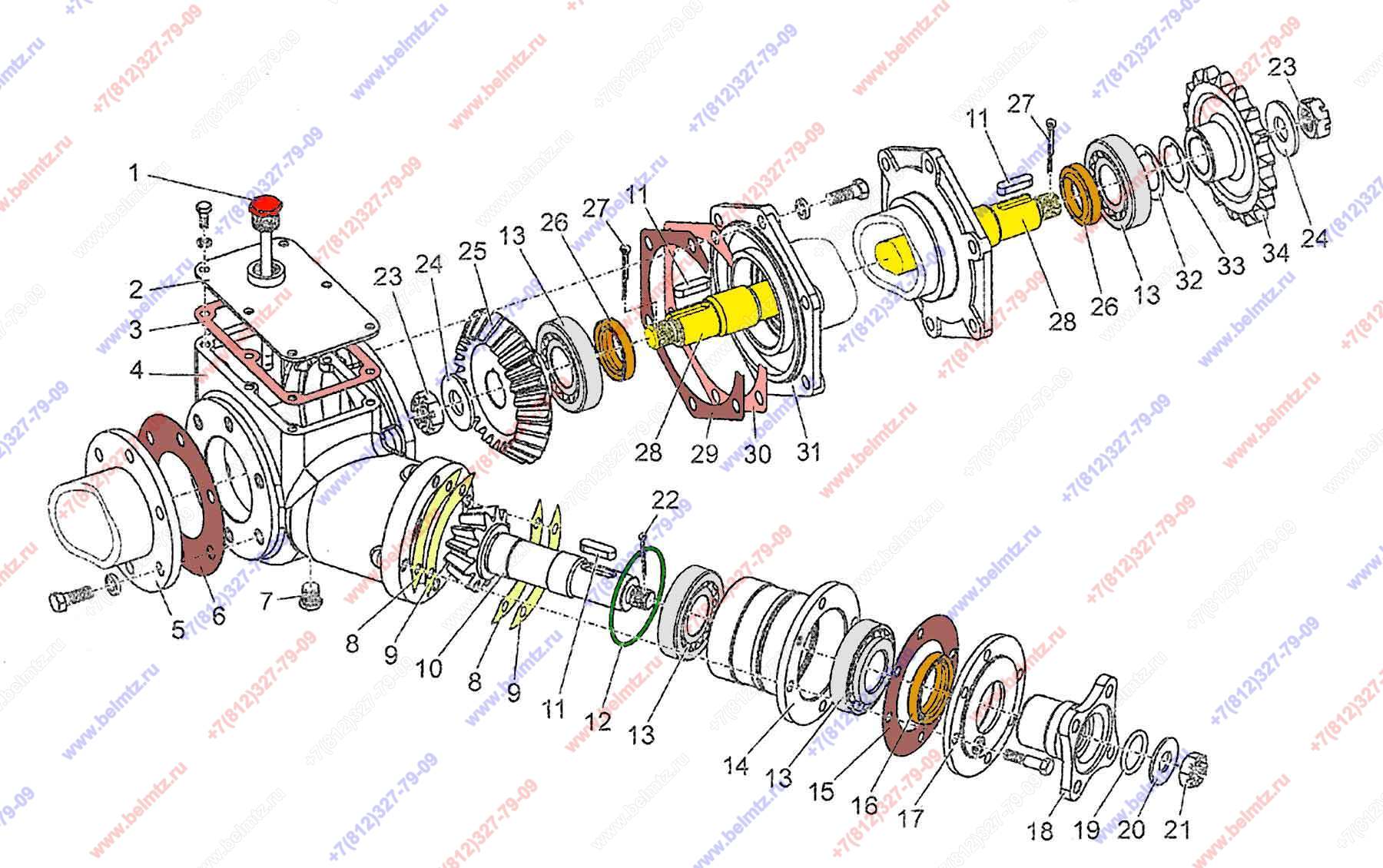

  • Щетка 82.6-4714000-01. Рис.1.5 Редуктор конический 82.6-4714400

Используется в Каталогах

Щетка 82.6-4714000

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
82.6-4714400 Редуктор конический
82.6-4714400
1
1
82.6-4714440 Пробка-масломер
82.6-4714440
1
2
82.6-4714410 Крышка
82.6-4714410
1
3
82.6-4714418 Прокладка
82.6-4714418
1
4
82.6-4714401 Корпус
82.6-4714401
1
5
82.6-4714420 Труба
82.6-4714420
1
6
82.6-4714404 Прокладка
82.6-4714404
1
7
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
8
82.6-4714419 Прокладка
82.6-4714419
12
9
82.6-4714419-01 Прокладка
82.6-4714419-01
6
10
82.6-4714417 Вал-шестерня
82.6-4714417
1
11
Шпонка 10х8х36 ГОСТ 23360-78
10х8х36 ГОСТ 23360-78
3
12
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
1
9
13
Подшипник 7308.А(30308) радиально-упорный роликовый конический 40*90*25,25мм 0,76кг
7308.А
4
5
14
82.6-4714408 Стакан
82.6-4714408
1
15
82.6-4714436 Прокладка
82.6-4714436
1
16
Манжета армированная 50х70 (2.2-50х70-1)
2.2-50х70-1
1
25
17
82.6-4714409 Крышка
82.6-4714409
1
18
82.6-4714414 Фланец
82.6-4714414
1
19
Кольцо 034,0х4,6 (035-043-46-2-2)
035-043-46-2-2
1
20
82.6-4714416 Шайба
82.6-4714416
1
21
Гайка М20х1,5 ГОСТ 5919-73
М20х1,5-6Н.04.019 ГОСТ 5919-73
2
22
Шплинт 4,0х40 ГОСТ 397-79
4,0х40.019 ГОСТ 397-79
2
23
Гайка М24х2,0 ГОСТ 5919-73
М24х2,0-6Н
2
24
82.6-4714406 Шайба
82.6-4714406
2
25
82.6-4714403 Шестерня
82.6-4714403
1
26
Манжета армированная 40х60 (2.2-40х60-1)
2.2-40х60-1
2
27
Шплинт 5,0х45 ГОСТ 397-79
5,0х45.019 ГОСТ 397-79
2
28
82.6-4714437 Вал
82.6-4714437
1
29
82.6-4714413 Прокладка
82.6-4714413
4
30
82.6-4714413-01 Прокладка
82.6-4714413-01
3
31
82.6-4714430 Труба
82.6-4714430
1
32
82.6-4714438 Прокладка
82.6-4714438
2
33
82.6-4714438-01 Прокладка
82.6-4714438-01
2
34
82.6-4714402 Звездочка
82.6-4714402
1
