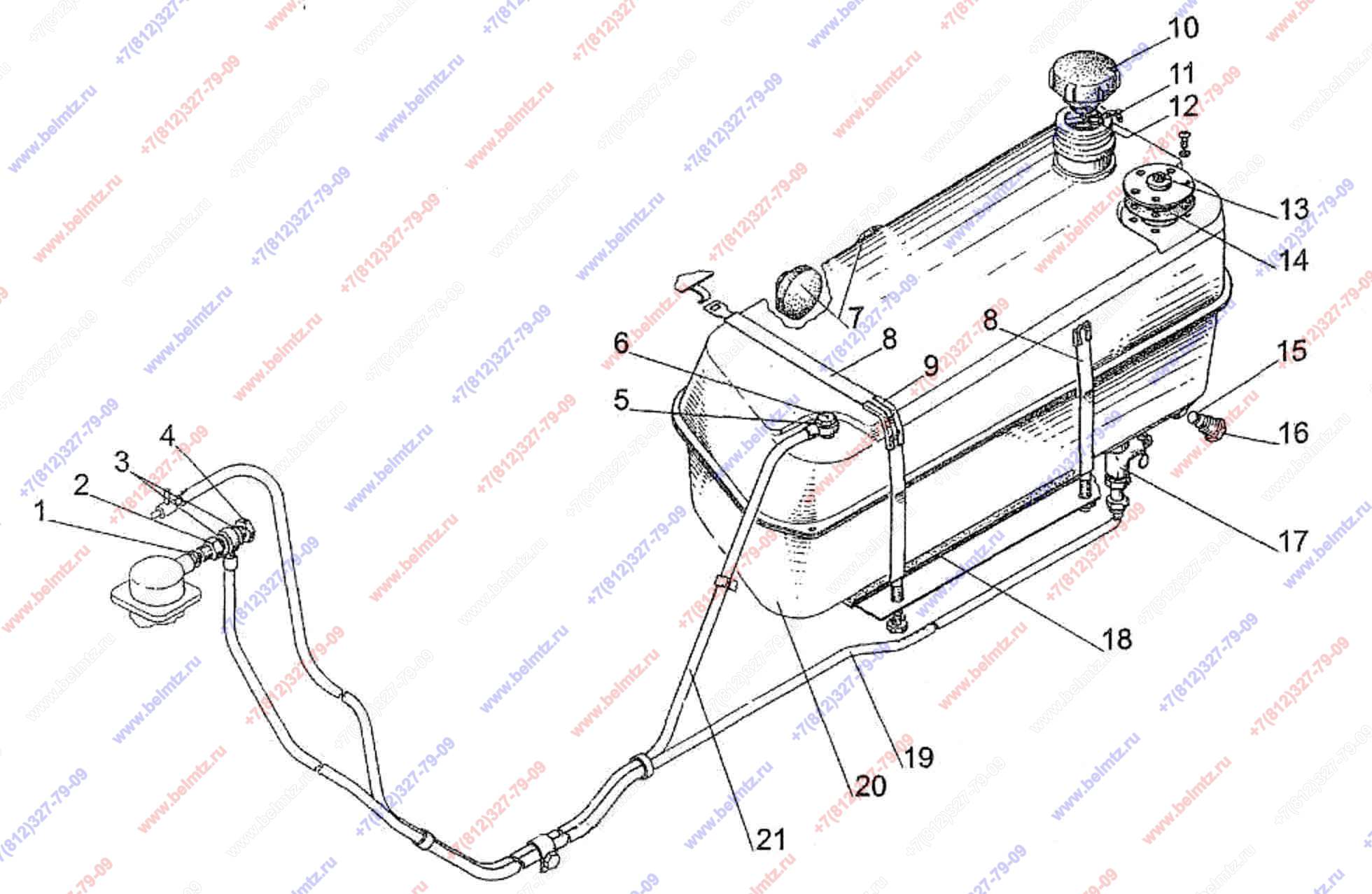

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
587.622-10.07.000 Установка фильтра грубой очистки
587.622-10.07.000
1
5
Шайба РМ10
РМ10
2
7
80-3703016 Амортизатор
80-3703016
2
8
422.1-1101160 Лента
422.1-1101160
1
9
ПР-36-01 Уплотнитель УМ6А
ПР-36-01
2
11
36-1101070 Цепочка
36-1101070
1
12
36-1101067 Кольцо
36-1101067
2
14
200-3806026 Прокладка
200-3806026
1
15
Д18-055А-01 Кольцо медное
Д18-055А-01
3
16
1221-1802091 Пробка резьбовая
1221-1802091
1
18
220-1101063 Прокладка
220-1101063
2
20
422.1-1101010 Бак
422.1-1101010
1
21
920-1101140-01 Топливопровод
920-1101140-01
1
