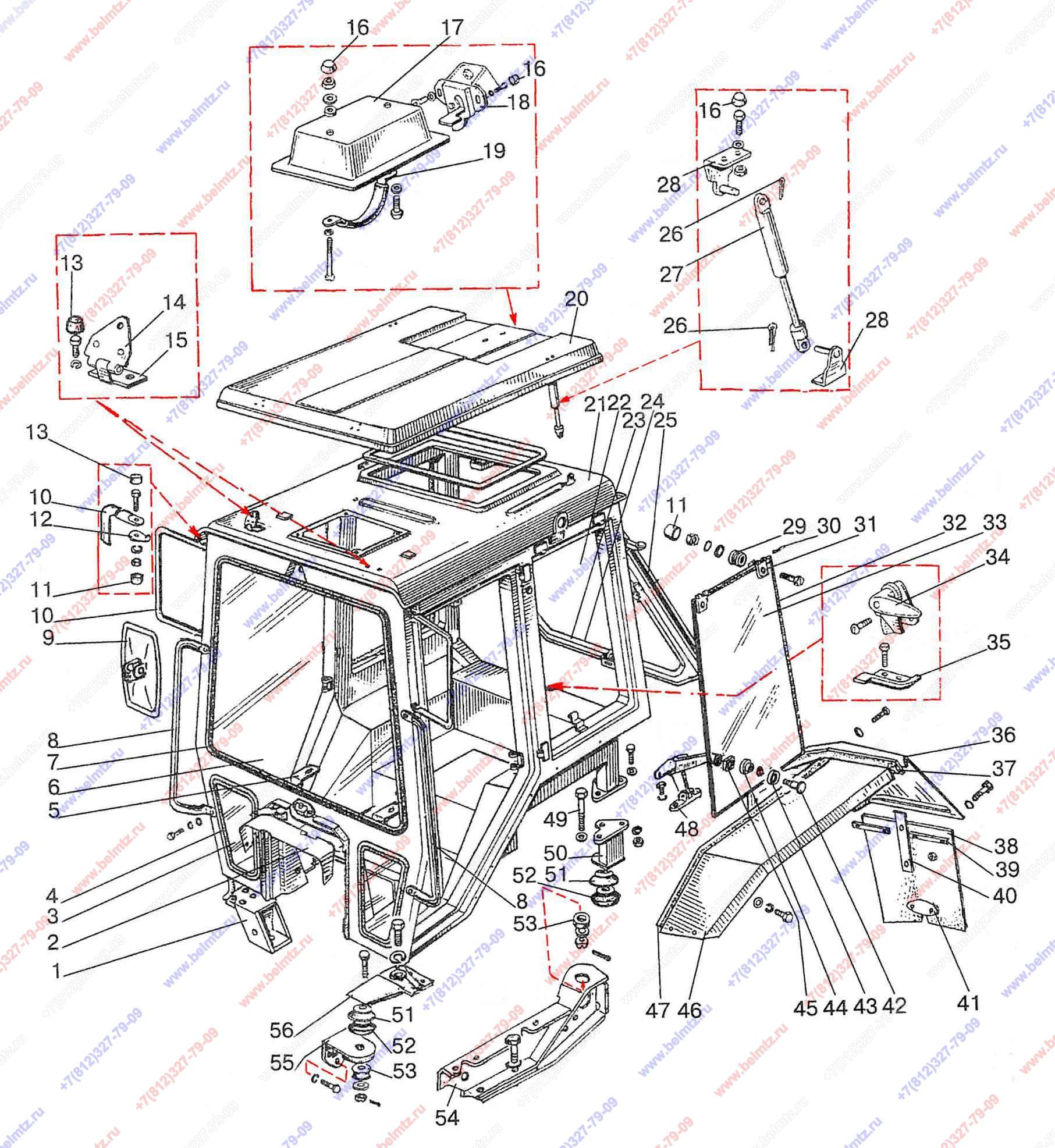

Группа 67. Кабина. Подгруппа 6700. Кабина. Крылья задние.

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-6708210 Рамка задняя со стеклом
80-6708210
1
(22-25)
0
80-6708900- 01 Стекло в сборе боковое 868мм*779мм
80-6708900-01
2
(11, 29, 31-33)
0
ТК 1221.2-175-6700-01 Кабина
ТК 1221.2-175-6700-01
1
1
80-6700031-Б-01 Кронштейн кабины правый
80-6700031-Б-01
1
1
2
85-6703056 Вставка
85-6703056
1
2
3
80-6703012-А Стекло каб перед.ниж432х292 (80-6700011-04 по старому каталогу)
80-6703012-А
2
6
4
Уплотнитель стекла А37.08.043 нижнего кабины L-1285мм
А37.08.043
2
5
80-3805030 Кронштейн
80-3805030
2
6
80-6703011-А Стекло лобовое 1267х921 (80-6700011-01 по старому каталогу)
80-6703011-А
1
7
7
Уплотнитель стекла А37.08.043-01 лобового L-4200мм
А37.08.043-01
1
5
8
80-6703112-А Поручень
80-6703112-А
2
9
80-8201050 Зеркало боковое пластик
80-8201050
2
4
10
80-8201106-Б Труба крепления зеркала
80-8201106-Б
2
1
11
А30.04.017-02 Колпачок
А30.04.017-02
12
5
12
80-8201107 Шайба
80-8201107
4
13
А30.04.017-01 Колпачок
А30.04.017-01
13
14
80-6707010-Б Петля
80-6707010-Б
2
15
80-6707013 Петля
80-6707013
2
16
А30.04.017 Колпачок
А30.04.017
8
17
80-6707082 Облицовка
80-6707082
1
18
80-6707070 Замок крыши кабины
80-6707070
1
19
80-6707080 Поручень
80-6707080
1
20
80П-6707035-Б Крыша без замка и уплотнителя
80П-6707035-Б
1
21
1221-6700020 Каркас кабины
1221-6700020
1
22
80-6708211-А Стекло заднее 1205х841 (80-6700011 по старому.каталогу)
80-6708211-А
1
4
23
80-6708215 Рамка задняя без стекла
80-6708215
1
24
Уплотнитель стекла А37.08.043-05 заднего L-3870мм
А37.08.043-05
1
2
25
80-6700021-01 Профиль L-4080мм
80-6700021-01
1
26
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
8
27
Пружина газовая 11.6.6308010
11.6.6308010
4
2
28
80-6708225 Кронштейн
80-6708225
6
29
80-6708903 Втулка
80-6708903
4
30
822-6700011-Б-01 Палец
822-6700011-Б-01
4
31
80-6708902 Петля стекла
80-6708902
4
32
Уплотнитель стекла F202.2 L-3200мм
F202.2
2
3
33
1221-6708901-А Стекло боков 868х779 3отв1221/892
1221-6708901-А
2
1
34
А37.05.025 Фиксатор окна кабины
А37.05.025
1
35
А37.05.021-Б Кронштейн
А37.05.021-Б
1
36
80-8404020-Б Закрылок левый задн. УК
80-8404020-Б
1
2
36
80-8404020-Б-01 Закрылок правый задн. УК
80-8404020-Б-01
1
1
37
80-8404014-А Уплотнитель
80-8404014-А
2
38
85-8404040-А Брызговик
85-8404040-А
2
2
39
80-8404032 Пластина
80-8404032
4
40
80-8404031-Б Пружина
80-8404031-Б
2
41
80-8404034-А Пластина
80-8404034-А
2
42
80-6708975 Винт
80-6708975
2
43
80-6708904 Прокладка
80-6708904
2
44
А37.01.041 Втулка
А37.01.041
2
45
80-6708961 Шайба
80-6708961
4
46
80-8404011-Б Крыло левое УК красное
80-8404011-Бк
1
46
80-8404011-Б Крыло левое УК синее
80-8404011-Б
1
2
46
80-8404011-Б-01 Крыло правое УК красное
80-8404011-Б-01к
1
1
46
80-8404011-Б-01 Крыло правое УК синее
80-8404011-Б-01
1
1
47
80-8404013-А Уплотнитель для металлических крыльев
80-8404013-А
2
48
80-6708920-Б Фиксатор бокового стекла в сборе
80-6708920-Б
2
1
48
80-6708960 Фиксатор бокового стекла в сборе
80-6708960
2
4
49
80-6700029 Болт виброизолятора
80-6700029
4
50
1221-6700035 Опора левая
1221-6700035
1
50
1221-6700035-01 Опора правая
1221-6700035-01
1
51
80-6700163 Обойма виброизолятора
80-6700163
4
52
80-6700160 Виброизолятор
80-6700160
4
9
53
130-5001364-В Подушка нижняя малая крепления кабины УК
130-5001364-В
4
54
1221-6702300 Кронштейн левый
1221-6702300
1
54
1221-6702300-01 Кронштейн правый
1221-6702300-01
1
55
85-6702068 Кронштейн крепления кабины
85-6702068
2
56
80-6700031-Б Кронштейн кабины левый
80-6700031-Б
1
1
