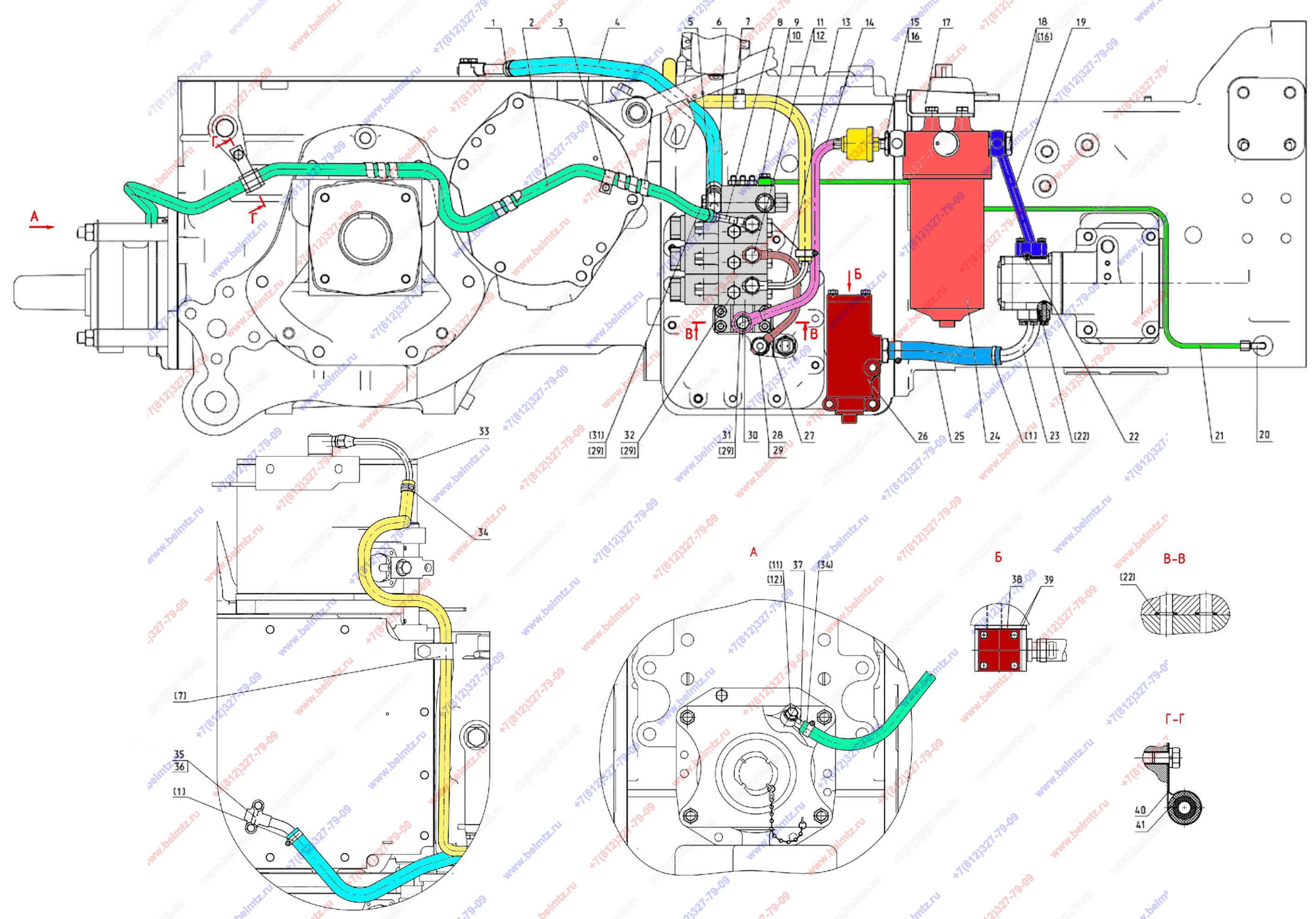

  • Группа 46. Гидросистема. Подгруппа 4637. Система смазки и управления трансмиссии 82.3-4637010

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Хомут 16-27
16-27
4
18
2
822-4802062-01 Шланг соединительный (L-1250 мм)
822-4802062-01
1
3
1321-8700019 Хомут
1321-8700019
1
4
80Х-1405012-01 Шланг соединительный (L-500 мм)
80Х-1405012-01
1
5
2422-2400020 Маслопровод
2422-2400020
1
6
1221-2412026 Рукав (L-1200 мм)
1221-2412026
1
7
70-1405112 Хомутик
70-1405112
2
8
1221-4216035 Наконечник
1221-4216035
1
9
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
1
20
10
Шайба РМ10
РМ10
2
11
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
4
12
Шайба РМ14
РМ14
17
13
95-4637060 Маслопровод
95-4637060
1
14
95-4637020 Маслопровод
95-4637020
1
15
80-4607439 Болт
80-4607439
1
16
Шайба РМ1/2"
РМ1/2"
4
17
95-4637305 Кронштейн
95-4637305
1
18
40-4607032 Болт
40-4607032
1
8
19
95-4637030 Маслопровод
95-4637030
1
20
86-1802088 Угольник
86-1802088
1
21
95-4637040 Маслопровод
95-4637040
1
22
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
4
32
23
95А-4637050 Маслопровод всасывающий
95А-4637050
1
24
77-4637250 Фильтр
77-4637250
1
25
952-3407014-02 Шланг (L-200 мм)
952-3407014-02
1
26
77-4637210 Фильтр магнитный
77-4637210
1
27
95-4637070 Маслопровод
95-4637070
1
28
1520-1802080 Болт
1520-1802080
1
29
Кольцо USIT M14
USIT M14
17
51
30
95-4639010А Распределитель секционный
95-4639010А
1
31
80Х-3407301 Болт
80Х-3407301
2
32
1221-1802091 Пробка резьбовая
1221-1802091
3
33
70-4802040 Маслопровод
70-4802040
1
3
34
Хомут 12-22
12-22
4
12
35
1221-2400030 Патрубок
1221-2400030
1
36
Кольцо 016,6х3,0 (017-022-30-1-4)
017-022-30-1-4
1
24
37
Ф80-3407720 Маслопровод
Ф80-3407720
1
38
77-4637215 Маслозаборник
77-4637215
1
39
95-4637218 Прокладка
95-4637218
2
40
923-3723012 Хомутик
923-3723012
1
41
3022ДВ-3407127 Втулка
3022ДВ-3407127
1
