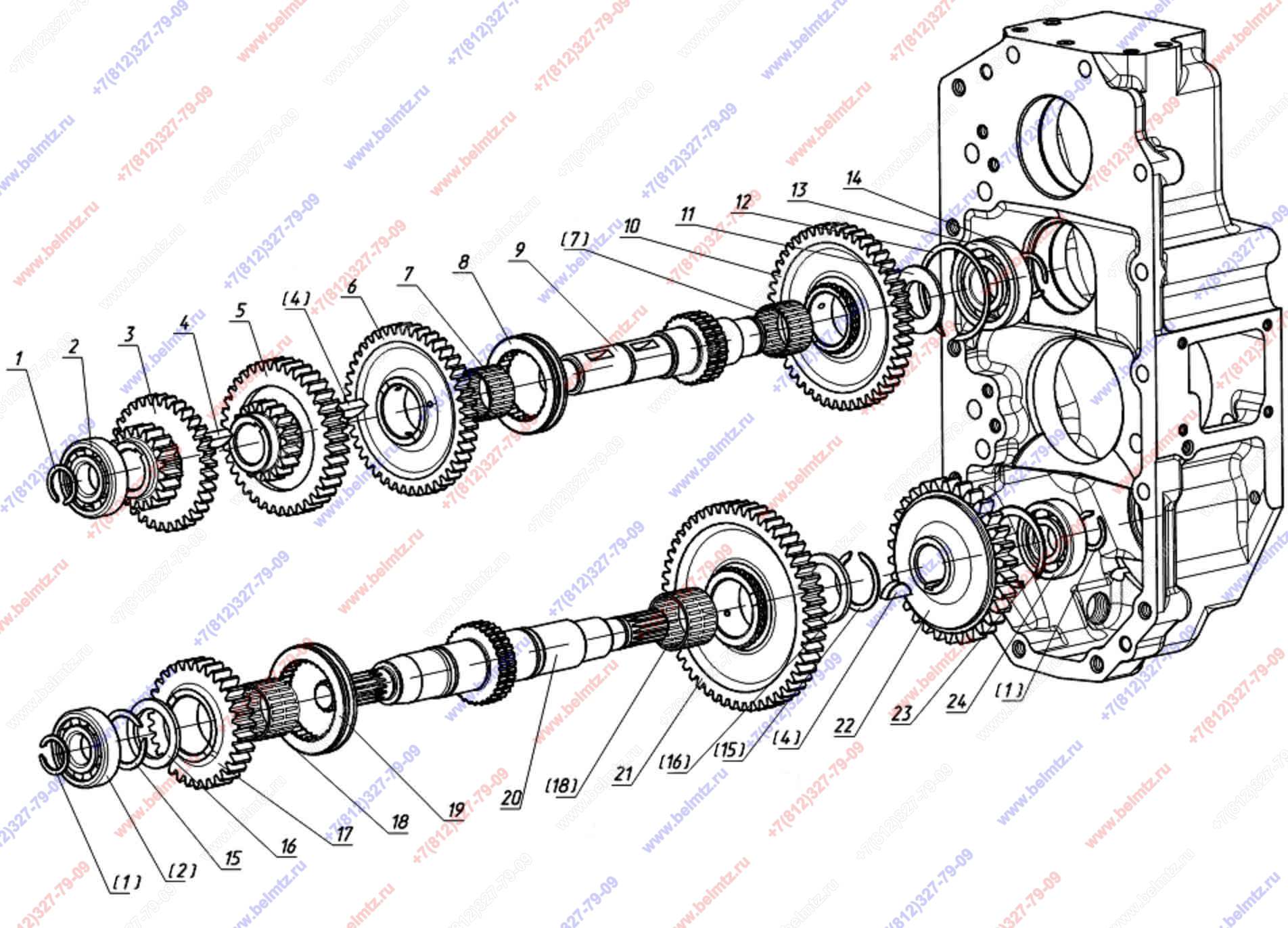

  • Группа 17. Коробка передач. Подгруппа 1701. Вал I промежуточный. Вал вторичный

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-1701060 Вал промежуточный
622-1701060
1
0
622-1701080 Вал вторичный
622-1701080
1
1
220-1701251 Кольцо
220-1701251
3
1
2
Подшипник 92305КМ (NUP305) радиальный роликовый 25*62*17мм 0,275кг
92305КМ
2
5
3
622-1701062 Блок-шестерня
622-1701062
1
4
Шпонка 8,0х11 ГОСТ 24071-97
8х11 ГОСТ 24071-97
3
5
622-1701065 Шестерня
622-1701065
1
6
622-1701064 Шестерня
622-1701064
1
7
Подшипник 3КК 37х42х26 Е
3КК 37х42х26 Е
2
11
8
622-1701056 Муфта
622-1701056
1
9
622-1701061 Вал
622-1701061
1
10
622-1701066 Шестерня
622-1701066
1
11
622-1701067 Шайба
622-1701067
1
12
622-1701011 Кольцо
622-1701011
1
13
Подшипник 50306(6306 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 30*72*19мм 0,326кг
50306
1
9
14
220-1701031 Кольцо стопорное
220-1701031
1
10
15
Кольцо ГОСТ 13940-86 С40
С40 ГОСТ13940-86
2
50
16
220-1701253 Шайба
220-1701253
2
10
17
622-1701082 Шестерня
622-1701082
1
18
Подшипник 3КК 40х46х32 Е
3КК 40х46х32 Е
2
19
622-1701084 Муфта
622-1701084
1
20
622-1701081 Вал
622-1701081
1
21
622-1701083 Шестерня
622-1701083
1
22
622-1701181 Шестерня
622-1701181
1
23
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
1
24
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
1
7
