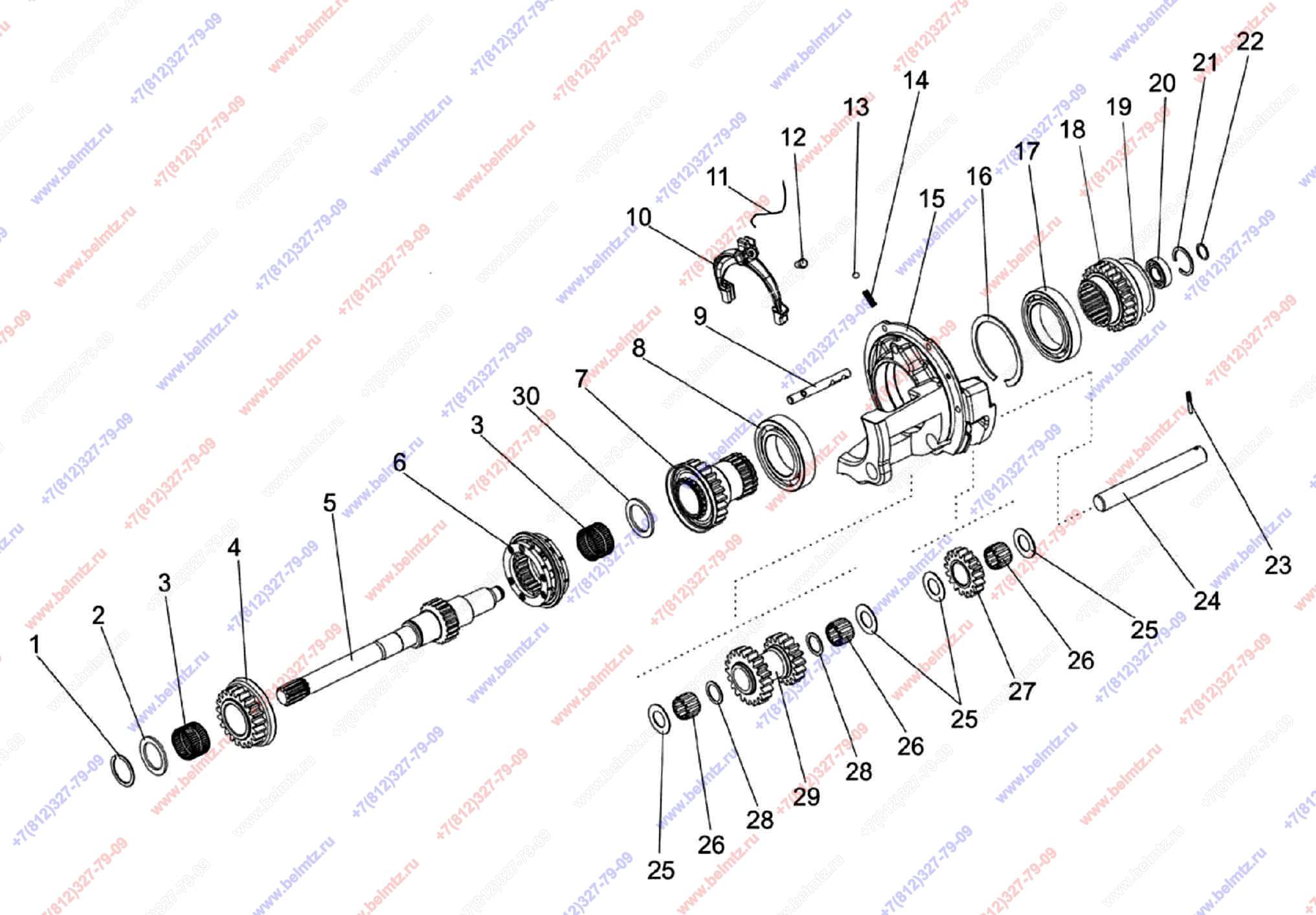

  • Группа 16. Сцепление. Подгруппа 1721. Синхронизированный реверс-редуктор Р72-1721020.

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
74-1723020-Б1 Вилка включения редуктора (раньше была со штифтом)
74-1723020-Б1
1
7
0
Р72-1721020 Вал муфты с крышкой (синхронизированный реверс-редуктор)
Р72-1721020
1
1
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
6
2
74-1701026 Шайба
74-1701026
1
3
Подшипник 3КК50х57х36.Е
3КК 50х57х36
2
12
4
72-1621090 Шестерня
72-1621090
1
5
72-1721113 Вал
72-1721113
1
6
74-1701060-А Синхронизатор
74-1701060-А
1
1
7
72-1621080 Шестерня
72-1621080
1
8
Подшипник 215 (6215)
215 (6215)
1
9
72-1623044 Валик
72-1623044
1
10
74-1723043-Б Вилка см.74-1723020-Б1
74-1723043-Б
1
11
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
12
220-1702061 Болт
220-1702061
1
2
13
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
14
50-1702148-А Пружина
50-1702148-А
1
19
15
Р72-1721022 Крышка опорная
Р72-1721022
1
16
Кольцо ГОСТ 13941-86 С130
С130 ГОСТ 13941-86
1
17
Подшипник 6017
6017
1
18
Р72-1721090 Шестерня
Р72-1721090
1
19
52-1802102-А Кольцо
52-1802102-А
1
20
Подшипник 205
205
1
6
21
Кольцо ГОСТ 13943-86 С52 внутреннее
С52 ГОСТ 13943-86
1
22
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
1
23
70-1723012 Штифт
70-1723012
1
24
Р72-1721023 Ось
Р72-1721023
1
25
Р70-1721021 Шайба
Р70-1721021
4
26
Подшипник 864906Е
864906Е
3
27
Р70-1721024 Шестерня
Р70-1721024
1
28
72-1621021 Шайба
72-1621021
2
29
72-1621041 Шестерня
72-1621041
1
30
72-1621026 Шайба
72-1621026
1
