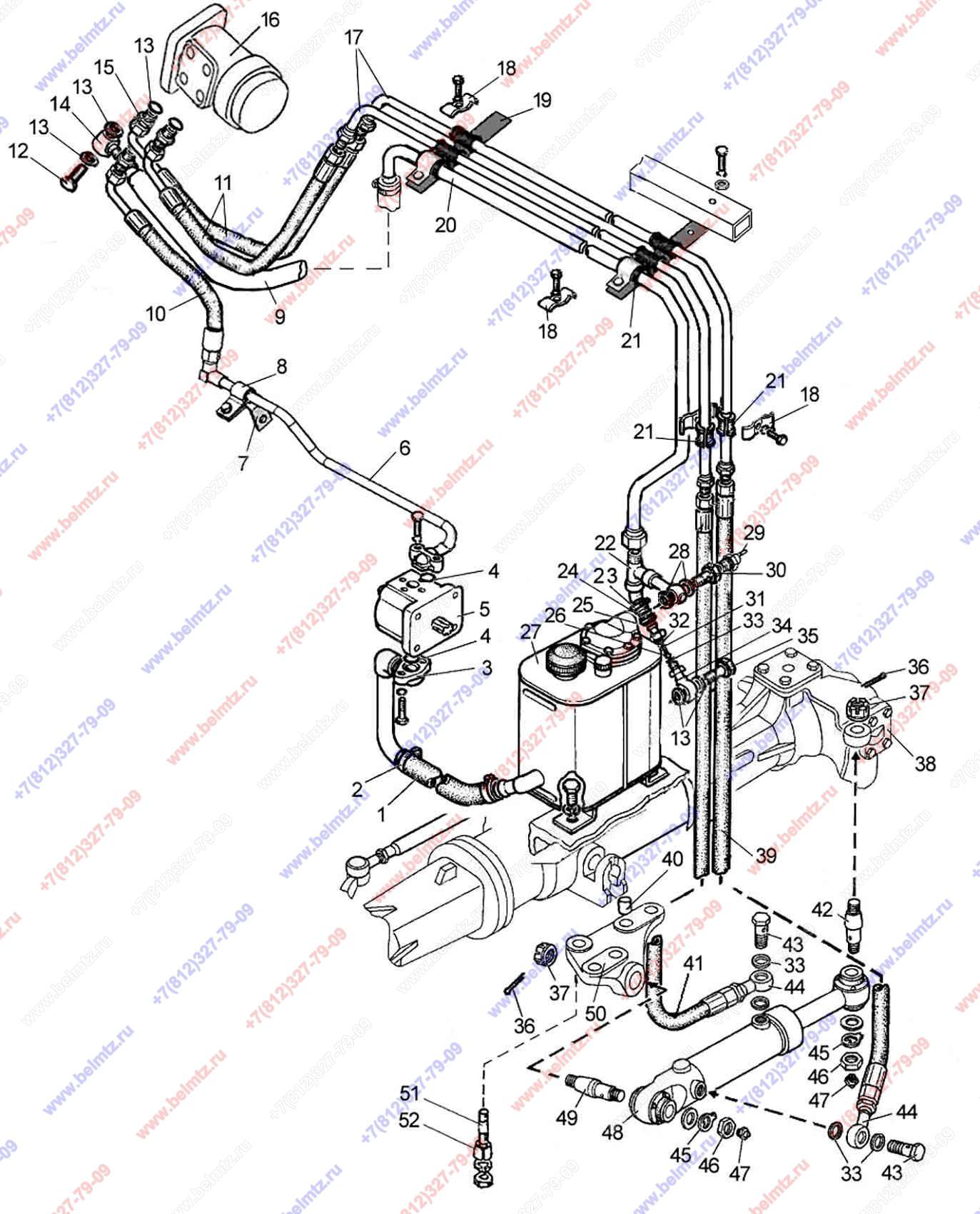

Группа 34. Управление рулевое. Подгруппа 3407. Арматура ГОРУ с ПВМ822 и отдельным баком 1025-3400010

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1221-3407012-03 Шланг
1221-3407012-03
1
3
1025-3407030 Маслопровод
1025-3407030
1
6
1025-3407020 Маслопровод
1025-3407020
1
7
85-3407102 Кронштейн
85-3407102
1
8
50-4607041 Кронштейн
50-4607041
1
9
952-3407014-06 Шланг
952-3407014-06
1
10
1522В-3407100-02 Рукав высокого давления ф12,5х2
1522В-3407100-02
1
10
РВД Г24 L-800мм Г-обра
1
6
11
680-4607140-06 Рукав L- Ø10х1 армирован Ключ 24
680-4607140-06
2
12
85-3407105-03 Болт
85-3407105-03
1
14
922-3407080 Маслопровод
922-3407080
1
15
Ф80-3407134
3
20
17
1025-3407040 Маслопровод
1025-3407040
2
18
70-3407146 Планка
70-3407146
4
19
1025-3407013 Кронштейн
1025-3407013
2
20
1025-3407060 Маслопровод
1025-3407060
1
21
70-3506027 Втулка
70-3506027
8
22
923-3407050 Тройник
923-3407050
1
24
600-3407083 Шланг
600-3407083
1
25
Ф80-3407111-01 Крышка клапана
Ф80-3407111-01
1
26
Шарик 12,0-60 ГОСТ 3722-81
12,0-60 ГОСТ 3722-81
1
30
1221-3407140-01 Клапан
1221-3407140-01
1
31
80-3407221 Пружина
80-3407221
1
32
Ф80-3407113 Направляющая
Ф80-3407113
1
33
Шайба РМ3/8
РМ3/8
5
34
822-3407095 Корпус клапана
822-3407095
1
35
40-4607032
1
8
36
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
42
102-3405112-01
1
46
Гайка М20х1,5 ГОСТ 15522-70
М20х1,5-6Н.04.019 ГОСТ 15522-7
2
47
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
2
49
102-3405111
1
5
52
1520-2308077
3
10
