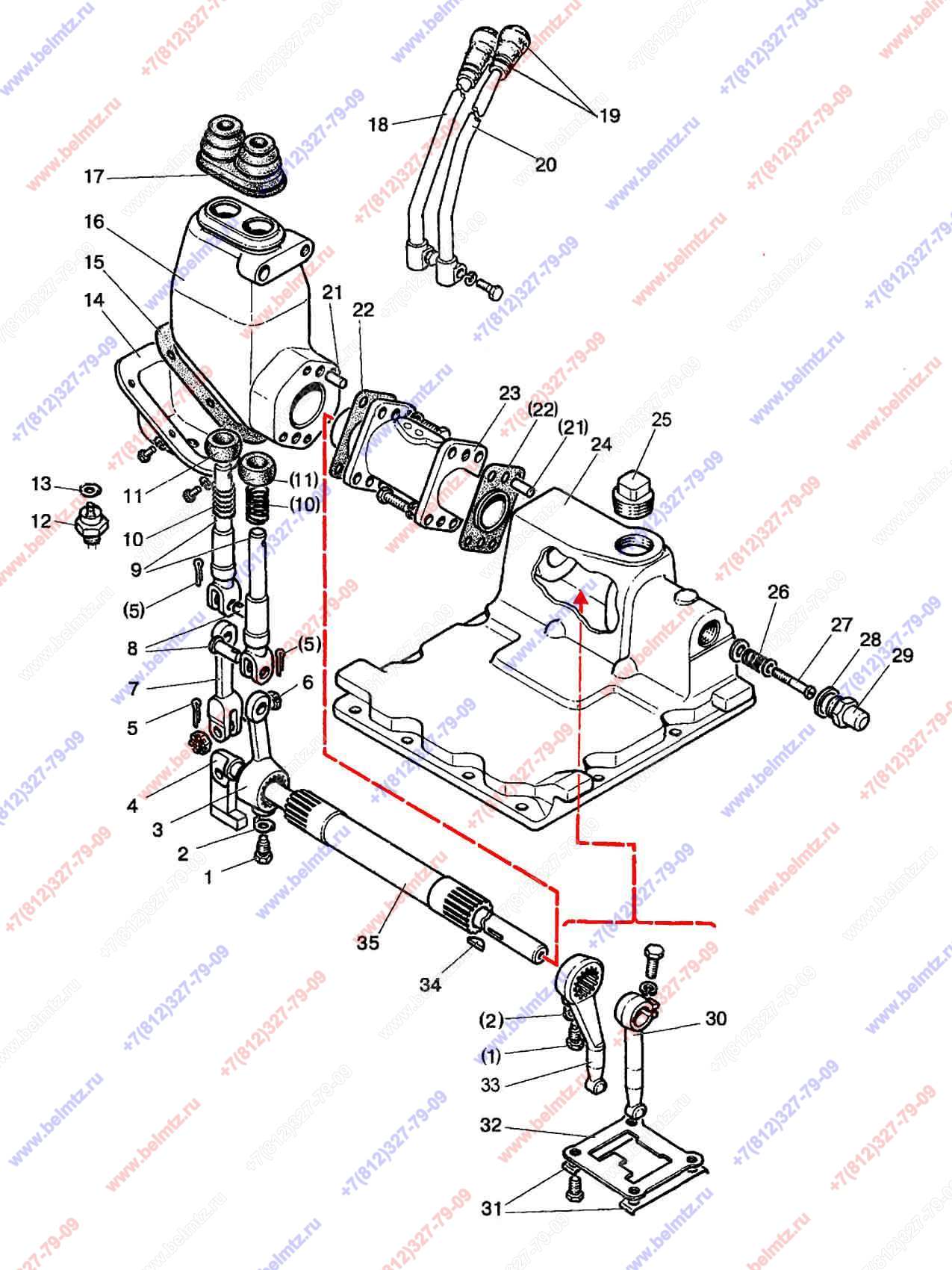

- Группа 17. Коробка передач. Подгруппа 1702. Коробка передач 1021-1700010-01. Механизм 2-х рычажного управления КП.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
920-1702010
1
(1-11, 14-17, 21-28, 29-35)
1
922-1702021 Болт
922-1702021
2
2
50-1702107 Шайба стопорная
50-1702107
2
4
920-1702020 Вал
920-1702020
1
5
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
8
12х32 ОСТ 37.001.163-97
2
9
10
77.37.117 Пружина
77.37.117
2
14
920-1702023 Крышка
920-1702023
1
15
922-1702024 Прокладка
922-1702024
1
16
922-1702011 Корпус
922-1702011
1
17
922-1702019 Чехол
922-1702019
1
18
920-1702060 Рычаг
920-1702060
1
20
920-1702050-А Рычаг
920-1702050-А
1
21
Штифт ШЦК 10x25
ШЦК 10x25
4
22
922-1702026 Прокладка
922-1702026
2
23
920-1702012 Проставка
920-1702012
1
24
922-1702025 Крышка
922-1702025
1
25
50-1701130 Сапун
50-1701130
1
26
920-1702313 Пружина
920-1702313
1
27
920-1702314 Винт
920-1702314
1
28
80-1702098 Шайба
80-1702098
1
29
80С-1702302 Корпус
80C-1702302
1
31
50-1702107-А Пластина стопорная
50-1702107-А
2
32
922-1702084 Пластина
922-1702084
1
35
920-1702015 Труба
920-1702015
1
