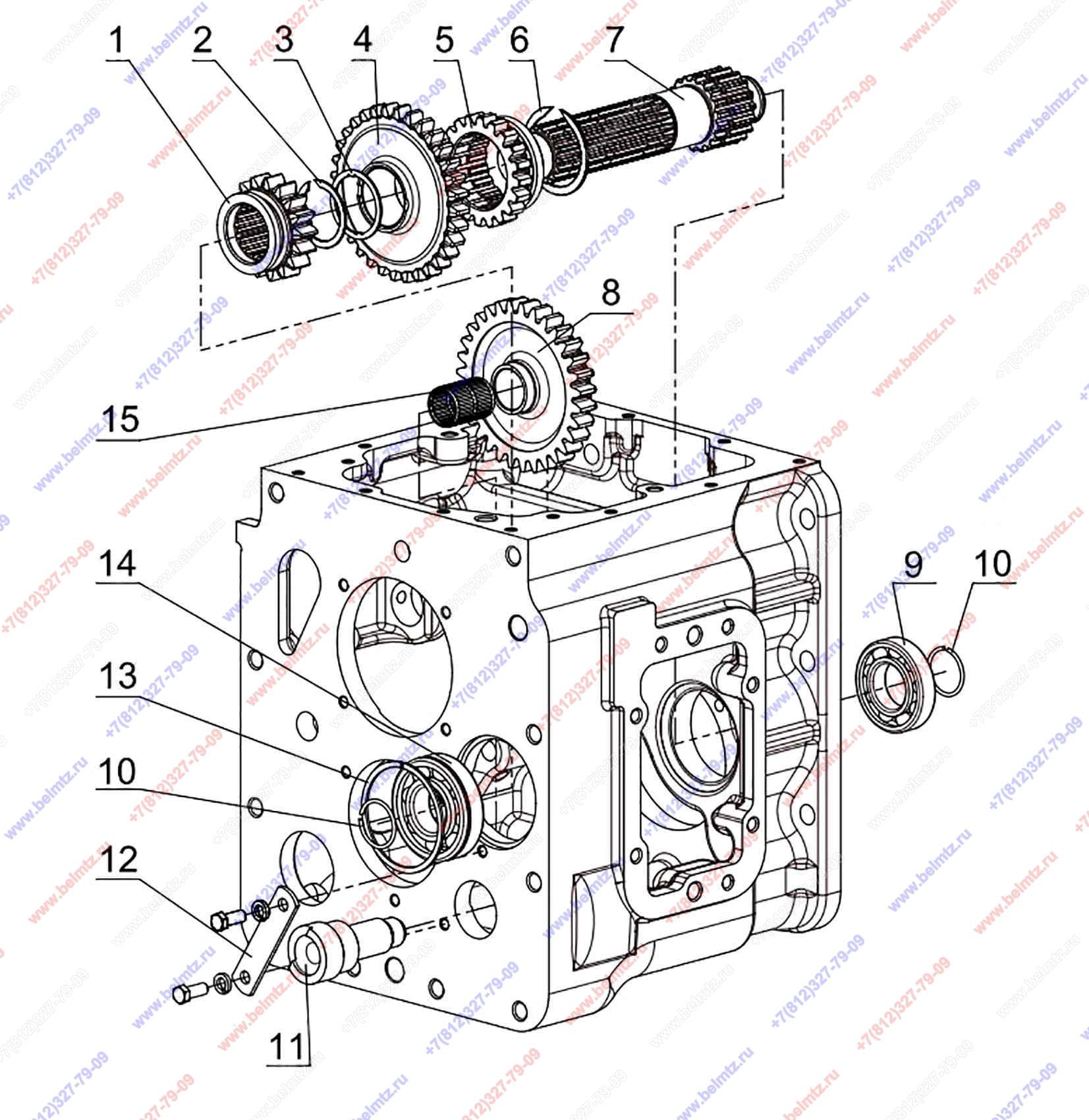

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 1021-1700010-04. Вал 1 передачи и з.х.

Используется в Каталогах

Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1701080 Шестерня
70-1701080
1
(8, 15)
0
70-1701380 Вал I передачи и з.х.
70-1701380
1
(1-7, 9, 10)
1
50-1701212-А Шестерня z-17 шлицов z-16 (1-ой пер.и з/х)
50-1701212-А
1
12
2
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
6
3
70-1701226 Шайба
70-1701226
1
4
70-1701224-СБ Шестерня привода ходоуменьшителя (z-32,z-18) с втулкой
70-1701224-СБ
1
21
5
70-1701072 Шестерня включения ходоуменьшителя z-20
70-1701072
1
12
6
Кольцо ГОСТ 13940-86 2С65
2С65 ГОСТ 13940-86
1
7
70-1701382 Вал 1 передачи и з.х. для тракторов с приводом ГХУ
70-1701382
1
4
8
70-1701082 Шестерня з.х. промежуточная z-31
70-1701082
1
15
9
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
11
10
Х4М-1701163 Кольцо
Х4М-1701163
2
11
50-1701434-А Ось
50-1701434-А
1
1
12
50-1702082-А Планка
50-1702082-А
1
13
Кольцо ГОСТ 2893-73 90
90 ГОСТ 2893-73
1
14
Подшипник 50308(6308 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 40*90*23мм 0,616кг
50308
1
5
15
Подшипник 3КК30х35х46Е радиальный роликовый с игольчатыми роликами, двухрядный
3КК30х35х46.Е
1
6
