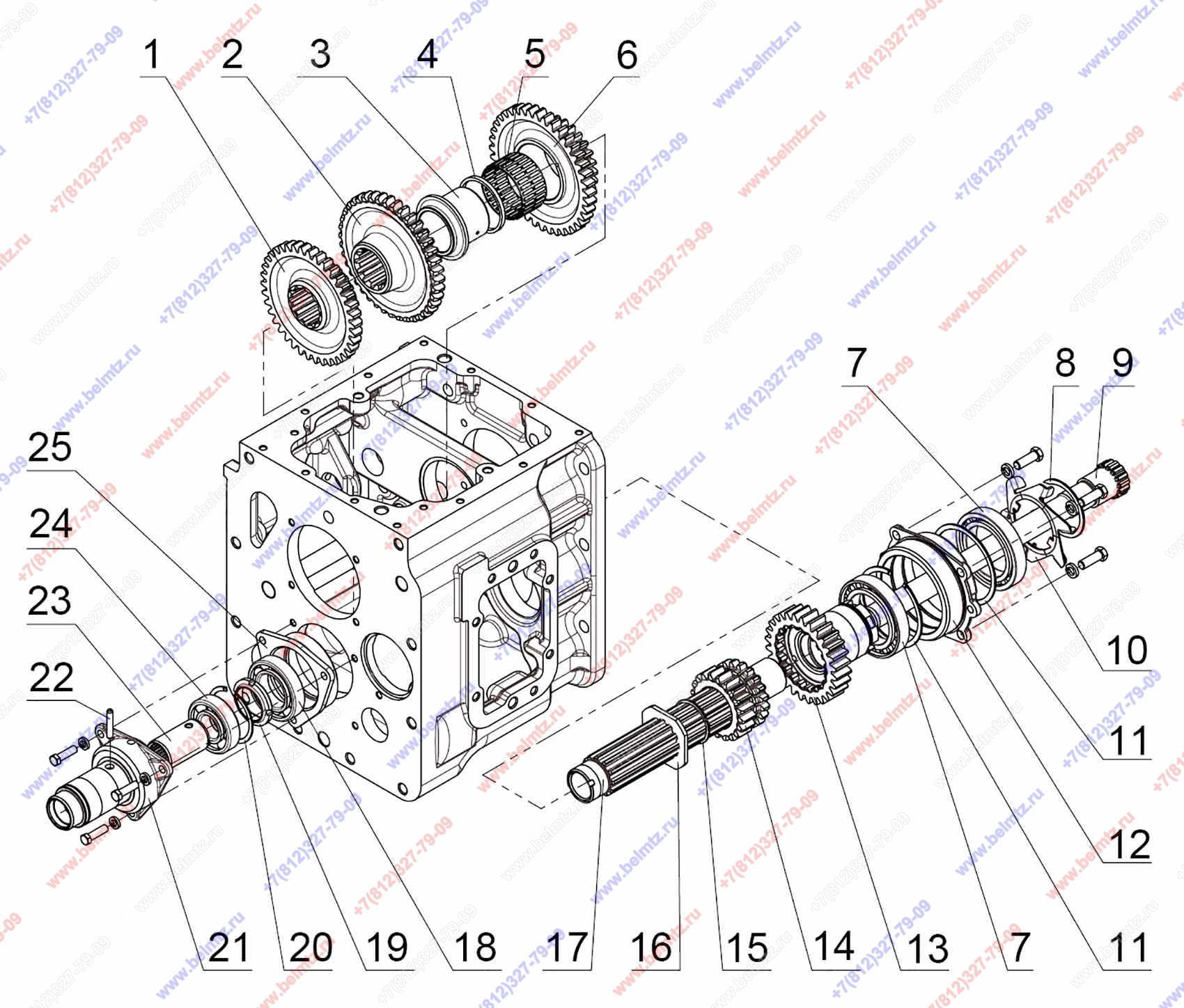

  • Группа 17. Коробка передач. Подгруппа 1701. Коробка передач 74-1700010-01. Вал промежуточный. Вал внутренний. (С приводом ПВМ)

Используется в Каталогах

Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-1701190-А Шестерня II ступени редуктора
50-1701190-А
1
(7, 8, 10-13)
0
50-1701200 Гнездо подшипника
50-1701200
1
(18, 25)
0
70-1701170 Гнездо вала
70-1701170
1
(20, 21, 23, 24)
0
74-1701070 Шестерня
74-1701070
1
(3-6, 16)
1
50-1701218 Шестерня z-38/19 (5-ой пер. и з/х)
50-1701218
1
9
2
50-1701216 Шестерня z-40 (4-ой пер.)
50-1701216
1
6
3
74-1701055-Б Втулка
74-1701055-Б
1
4
74-1701057-Б Втулка
74-1701057-Б
1
5
Подшипник 3КК72х82х45.Е радиальнюроликовый с игольчатыми ролик. 0,216 кг
3КК-72х82х45.Е
1
9
6
74-1701056-Б Шестерня Z-40/z-26
74-1701056-Б
1
2
7
Подшипник 12115 (6-12115) Роликовый радиальный 75*115*20мм 0,64кг
12115
2
4
8
Кольцо ГОСТ 13940-86 2С75
2С75 ГОСТ 13940-86
1
9
50-1701185 Вал внутренний независимого привода заднего ВОМ
50-1701185
1
1
10
50-1701401 Крыльчатка для разбрызгивания масла
50-1701401
1
4
11
Кольцо ГОСТ 13941-86 2С115
2С115 ГОСТ 13941-86
2
6
12
50-1701195 Стакан
50-1701195
1
2
13
50-1701198-А Шестерня ведущая II ступени редуктора z-28 (в сб с втулкой 70-1701402 и гнездом 50-1701191)
50-1701198-А
1
2
14
70-1701196 Шестерня I ступени редуктора (Z-20/Z-20 внутренних шлицов: Z-12 короткие)
70-1701196
1
1
15
50-1701187 Упор
50-1701187
1
16
50-1701183 Шайба упорная
50-1701183
1
9
17
70-1701182-Б-01 Вал промежуточный для КПП с реверс-редуктором или синхроКПП
70-1701182-Б-01
1
1
18
Подшипник 60210(6210 Z) радиальн.шариковый закрытый с одной стороны метал.шайбой 50*90*20мм 0,464кг
60210
1
5
19
50-1701181 Гайка вала
50-1701181
1
2
20
Кольцо ГОСТ 13941-86 2С80
2С80 ГОСТ 13941-86
1
12
21
70-1701186 Гнездо переднее
70-1701186
1
22
Штифт пружинный А.8х45.65Г ГОСТ14229-93
8х45 ГОСТ14229-93
1
17
23
50-1701188 Втулка шлицевая
50-1701188
1
2
24
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
1
8
25
50-1701184 Гнездо подшипника
50-1701184
1
13
