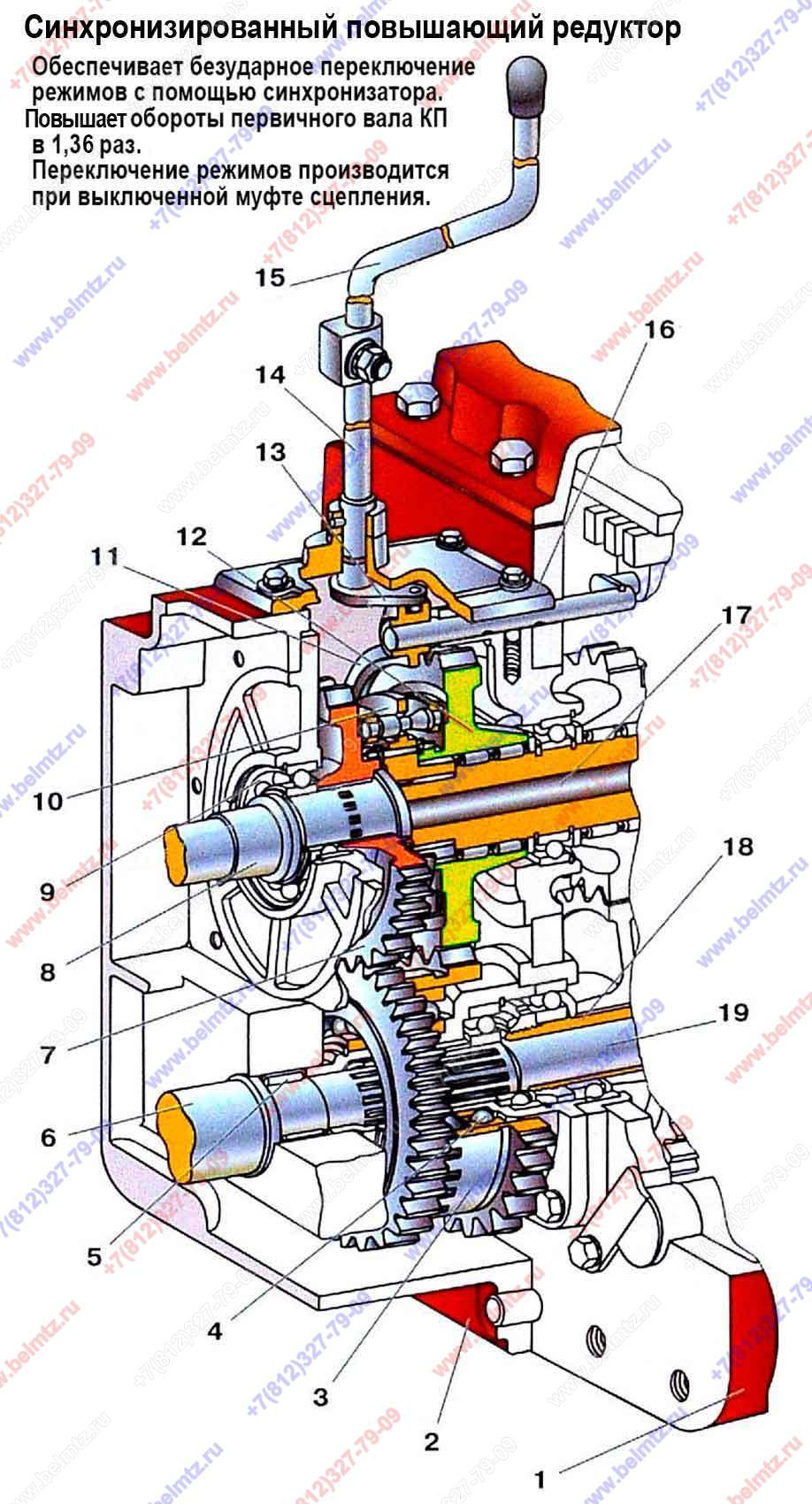

  • Группа 16. Сцепление. Подгруппа 1721. Синхроускоритель (Синхронизированный повышающий редуктор). Общий вид

Используется в Каталогах

Беларус-1021
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
74-1721020-01 Вал муфты с крышкой (синхроускоритель)
74-1721020-01
1
1
50-1701025-А-01 Корпус синхронизированной коробки передач
50-1701025-А-01
1
2
74-1600010-03 Корпус сцепления в сб. nдв-1800об/мин под синхро-ускоритель маркировка "13"
74-1600010-03
1
3
50-1721041 Шестерня
50-1721041
1
1
4
Подшипник 212 (6212) радиальный шариковый 60*110*22мм 0,771кг
212
2
6
5
Подшипник 942/40 радиальный роликовый с игольчатыми роликами 40*50*32мм 0,151кг
942/40
1
8
6
70-1601021-Б Вал ведомый привода ВОМ (внутренний)
70-1601021-Б
1
7
74-1721090-01СБ Шестерня
74-1721090-01СБ
1
5
8
74-1721113 Вал муфты
74-1721113
1
2
9
Подшипник 211 (6211) радиальный шариковый 55*100*21мм 0,597кг
211АУШ1
1
4
10
74-1701060-А Синхронизатор
74-1701060-А
1
1
11
74-1723020-Б1 Вилка включения редуктора (раньше была со штифтом)
74-1723020-Б1
1
7
12
74-1721080-01СБ Шестерня
74-1721080-01СБ
1
3
13
74-1723140 Рычаг
74-1723140
1
14
70-1723024 Стержень
70-1723024
1
2
15
80-1723065-Б Рычаг управления понижающим редуктором или ускорителем КП
80-1723065-Б
1
16
70-1723015 Крышка
70-1723015
1
2
17
74-1701032 Вал первичный на коробку мтз-922/892/921/952/1021 синхронизированную
74-1701032
1
3
18
70-1701182-Б-01 Вал промежуточный для КПП с реверс-редуктором или синхроКПП
70-1701182-Б-01
1
1
18
70-1701182-Б-02 Вал промежуточный (старый 50-1701182)
70-1701182-Б-02
1
19
50-1701185 Вал внутренний независимого привода заднего ВОМ
50-1701185
1
1
