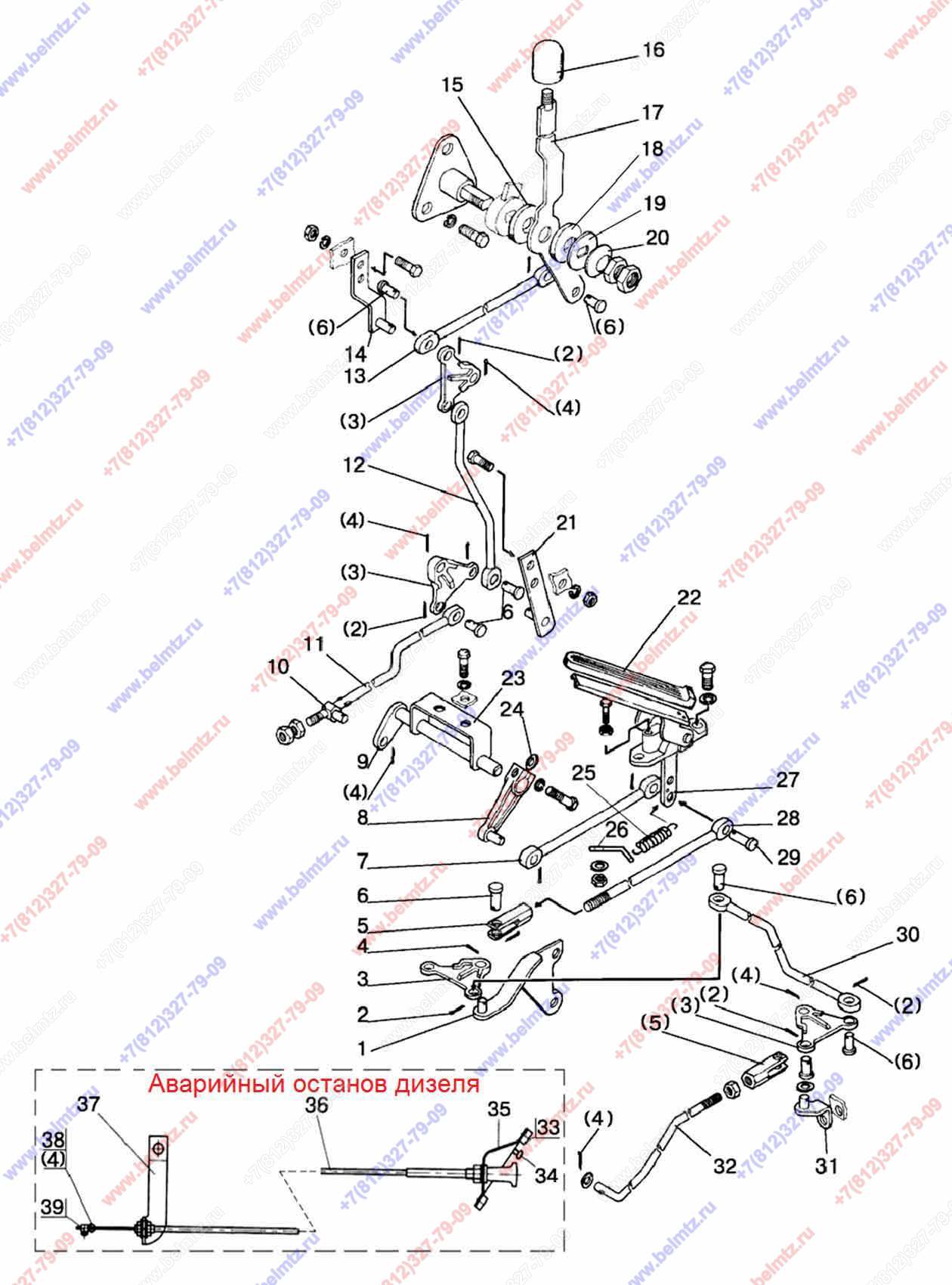

- Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
9
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
11
8
80В-1108365 Рычаг
80В-1108365
1
9
80В-1108360 Вал
80В-1108360
1
10
70-1108317 Бонка
70-1108317
1
13
80В-1108344 Тяга
80В-1108344
1
14
80В-1108380 Кронштейн
80В-1108380
1
15
80-1108028 Шайба
80-1108028
1
19
822-1108028 Шайба
822-1108028
1
20
80В-1108347 Пружина тарельчатая
80В-1108347
1
21
80В-1108370 Кронштейн
80В-1108370
1
23
80В-1108346 Кронштейн
80В-1108346
1
28
80В-1108526-01 Тяга
80B-1108526-01
1
29
Палец 8х22 ОСТ 37.001.163-75
8х22 ОСТ 37.001.163-75
1
31
800-1108530-А Кронштейн (С топливным насосом «Моторпал»)
800-1108530-А
1
32
Тяга (С топливным насосом «Моторпал»)
1025-1108541-02
1
32
Тяга (С топливным насосом «НЗТА»)
80В-1108541
1
34
70-3723023 Втулка
70-3723023
1
35
80-1024211 Щиток
80-1024211
1
37
80-1108126 Кронштейн
80-1108126
1
