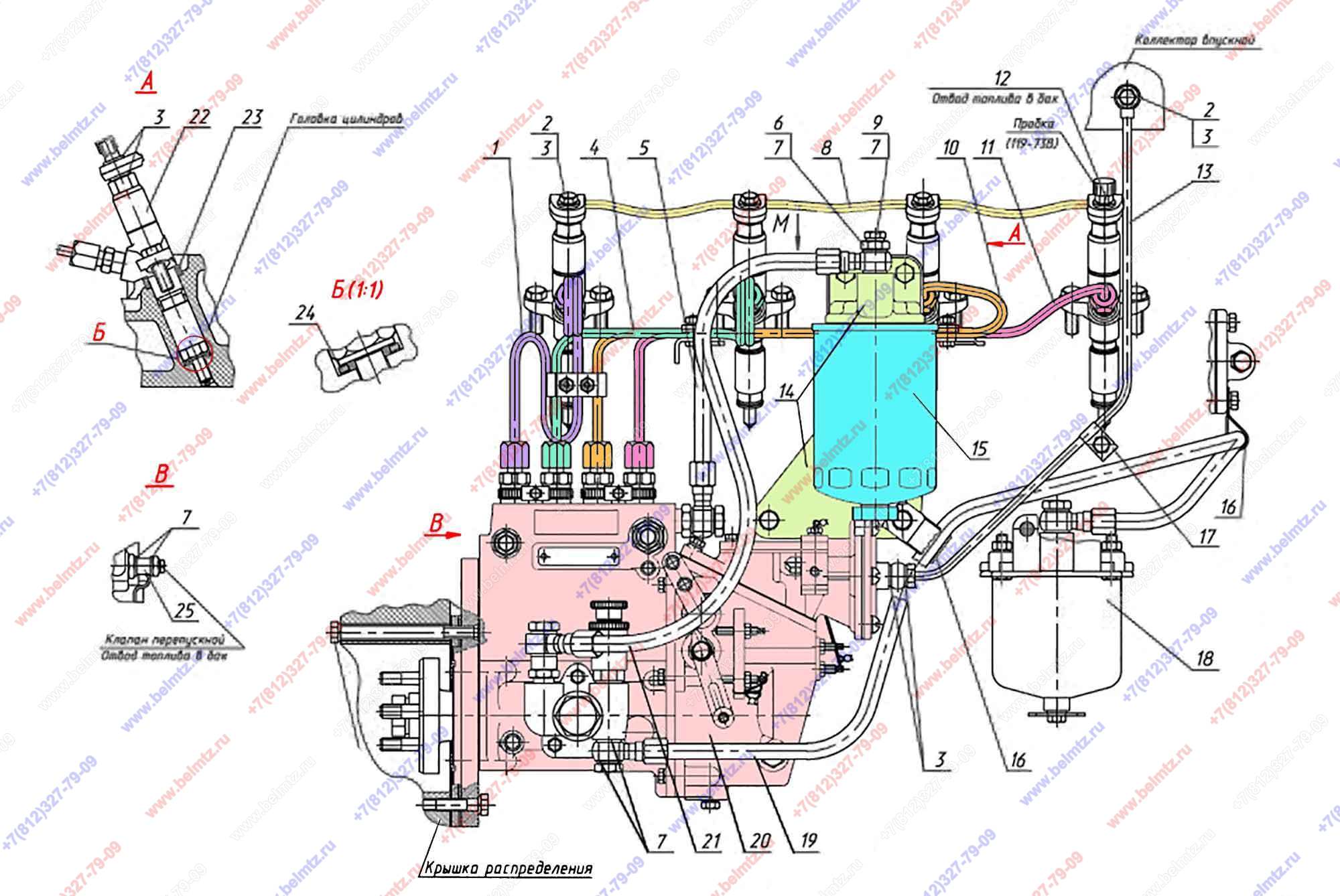

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы с 4УТНИ-Т-1111007-520 и форсункой 171.1112010-02. Д-245.5

Используется в Каталогах

Двигатель Д-245.5 без свечей
Беларус-921
Беларус-952
Беларус-922

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект Д-240/245/260 установки форсунки (РТИ+медь+фторопласт) КН-7275
КН-7275
1
1
1
240-1104300-01 Трубка топливная высокого давления (первая)
240-1104300-01
1
1
2
36-1104787 Болт (обратки форсунки) L-28мм Ф10мм
36-1104787
5
20
3
36-1104788 Прокладка
36-1104788
14
4
240-1104300-02 Трубка топливная высокого давления (вторая)
240-1104300-02
1
1
5
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
4
5
245-1104180-В-02 Трубка топливная НД (L-365мм)
245-1104180-В-02
1
20
6
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
6
7
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
16
60
8
240-1104320-А2-02 Топливопровод дренажный слива с форсунок (гнутый)
240-1104320-А2-02
1
2
9
245-1117105 Штуцер с пробкой
245-1117105
1
10
240-1104300-03 Трубка топливная высокого давления (третья)
240-1104300-03
1
11
240-1104300-04 Трубка топливная высокого давления (четвертая)
240-1104300-04
1
12
240-1111112 Штуцер
240-1111112
1
16
13
245-1104330 Трубка пневмокорректора
245-1104330
1
14
245-1117010-Г Кронштейн под фильтр топливный
245-1117010-Г
1
2
15
Фильтр топливный (закручив.) Д-243/245 FG-703
FG-703
1
15
Фильтр топливный (закручив.) Д-243/245 NF-3501
NF-3501
1
8
15
Фильтр топливный (закручив.) Д-243/245 ST302
ST302
1
16
240-1111101-Б Хомутик
240-1111101-Б
2
17
245-1111104 Хомутик
245-1111104
1
18
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
2
19
245-1104180-А1-06 Трубка топливная НД (L-1045мм)
245-1104180-А1-06
1
19
245-1104180-В-06 Трубка топливная НД (L-1045мм)
245-1104180-В-06
1
10
20
Топливный насос 4УТНИ-Т-1111007-520 Д-245.5 (1800 об/мин)
4УТНИ-Т-1111007-520
1
21
245-1104180-А1-10 Трубка топливная НД (L-500)
245-1104180-А1-10
1
22
Форсунка 171.1112010-02 Д-243/245
171.1112010-02
4
23
240-1111036-Б Кольцо защитное форсунки
240-1111036-Б
4
4
24
245-1111020 Кольцо уплотнительное форсунки (Прокладка-Экран)
245-1111020
4
87
25
245-1111113 Втулка защитная
245-1111113
1
