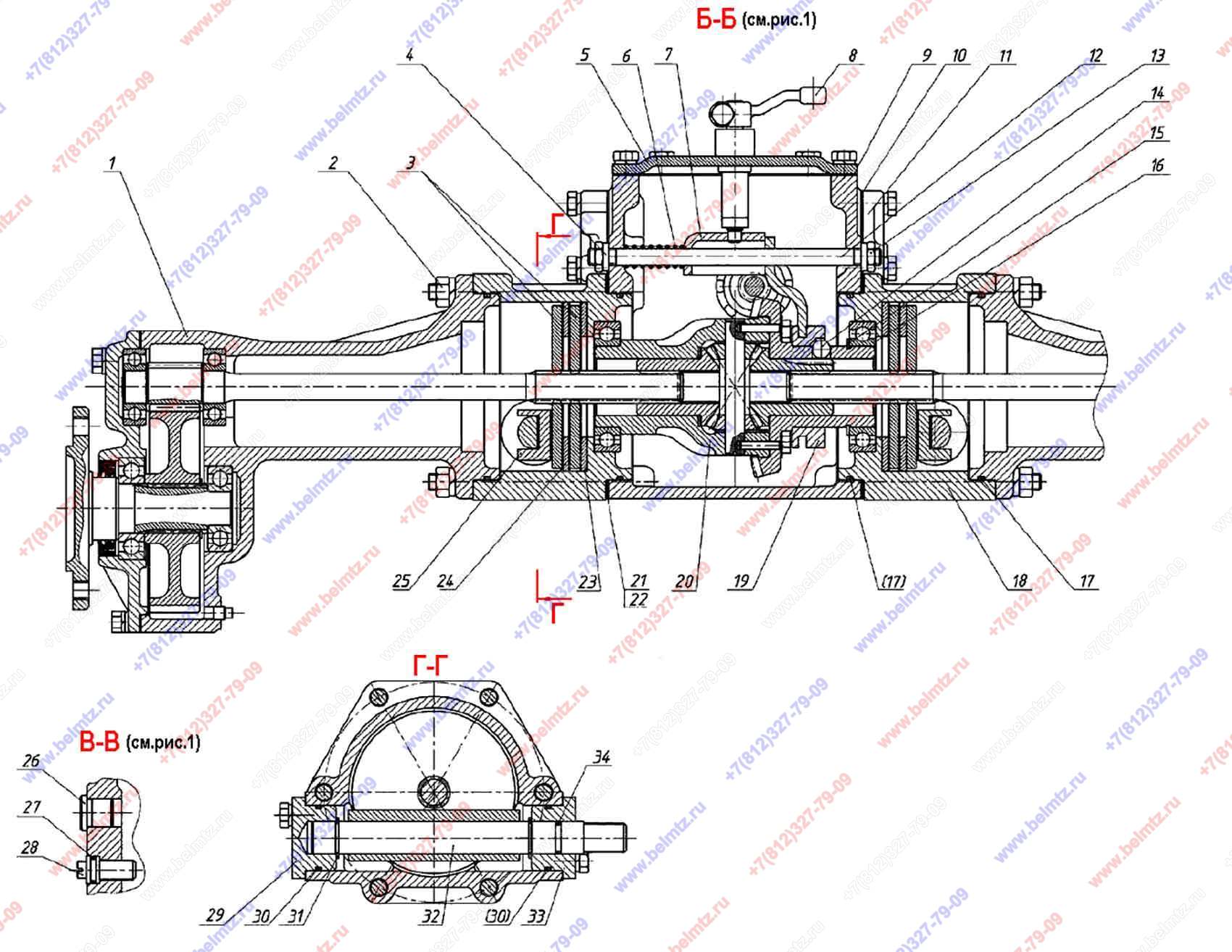

  • Группа 24. Задний мост. Подгруппа 2401. Корпус заднего моста с односкоростным ВОМ (рис.2). МТ3-152

Используется в Каталогах

Беларус-152

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
152-2401010 Мост задний
152-2401010
1
1
05-2407010-01 Конечная передача
05-2407010-01
2
2
152-2407219 Шпилька
152-2407219
12
3
152-3500121 Диск
152-3500121
4
4
36-1104788 Прокладка
36-1104788
2
5
152-2401015 Крышка
152-2401015
1
6
54.06.413 Пружина
54.06.413
2
7
05-2409015 Вилка
05-2409015
1
8
05-2409011 Рычаг
05-2409011
1
9
082-1702028 Прокладка
082-1702028
1
10
05-1701014 Прокладка
05-1701014
1
2
11
082-1701011 Крышка
082-1701011
1
12
05-2409012 Шпилька
05-2409012
1
13
52-2203013 Гайка спец на кардан (смотри 52-2203020)
52-2203013
2
14
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
3
15
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
6
16
Подшипник 110
110
2
17
Кольцо 108,0х3,0 (110-115-30-1-4)
110-115-30-1-4
4
11
18
152-3502011 Корпус
152-3502011
2
19
05-2409014 Поводок
05-2409014
1
20
05-2403110 Дифферинциал с валом 082-1701252
05-2403110сб1
1
21
05-2407058 Прокладка
05-2407058
16
22
05-2407058-01 Прокладка
05-2407058-01
8
23
152-3500135 Диск
152-3500135
2
24
152-3500130 Диск
152-3500130
2
25
152-3500140 Колодка
152-3500140
2
26
320-2401012 Заглушка
320-2401012
1
27
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
32
28
05-4216012 Фиксатор
05-4216012
1
29
152-3502012 Крышка
152-3502012
2
30
Кольцо 035,00х2,5 (036-040-25-2-2)
036-040-25-2-2
4
8
31
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
8
32
152-3500122 Вал
152-3500122
2
33
152-3502013 Крышка
152-3502013
2
34
Кольцо 015,60х2,5 (016-020-25-2-4)
016-020-25-2-4
4
