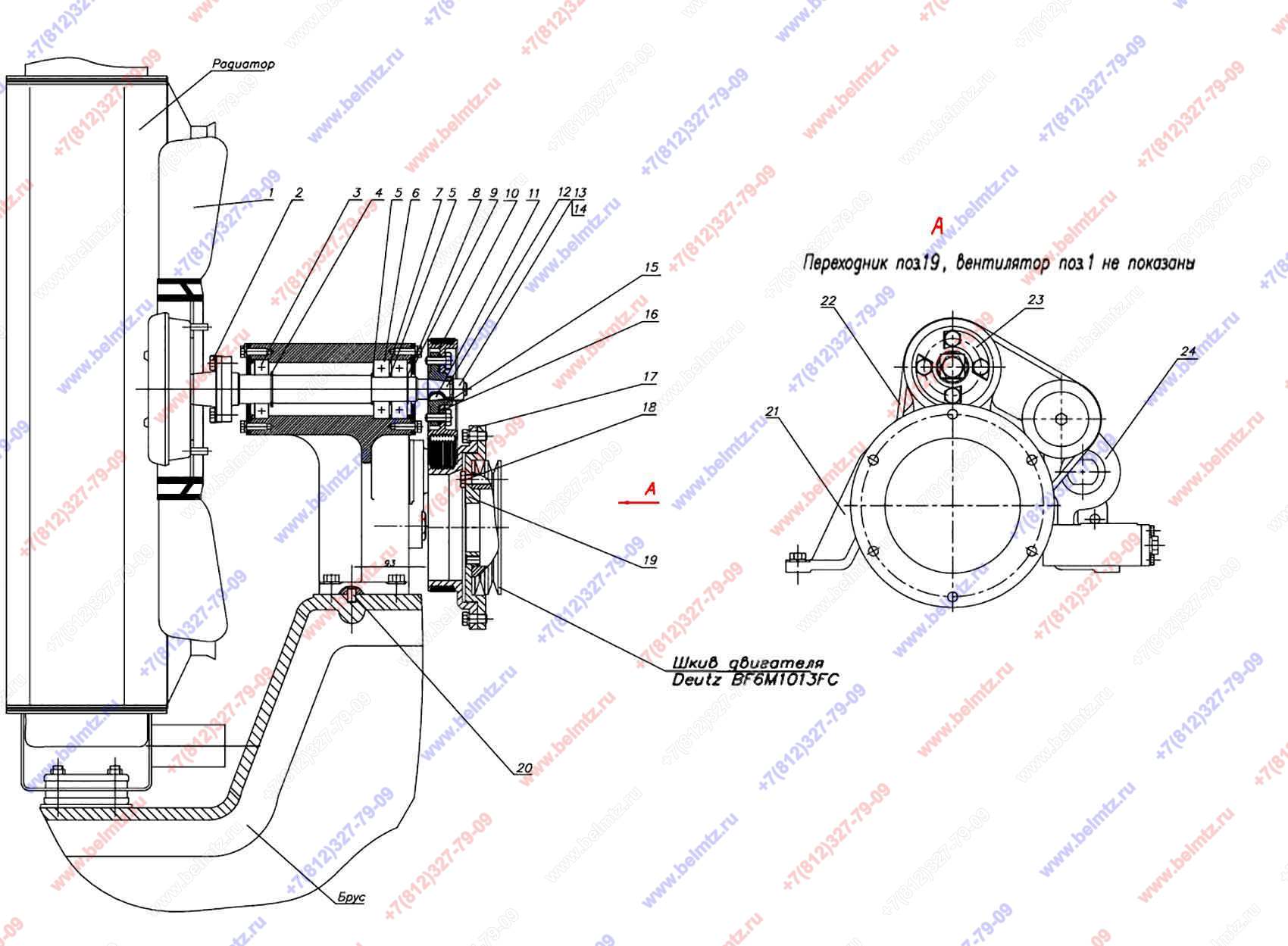

  • Группа 13. Система охлаждения. Подгруппа 1321. Привод вентилятора 2822ДЦ-1321110-А

Используется в Каталогах

Беларус-3022

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2822ДЦ-1321110-А Привод вентилятора
2822ДЦ-1321110-А
1
1
Вентилятор с муфтой 020005198
КИС 617364
1
2
2522-1321016 Шайба
2522-1321016
2
3
Подшипник 180207 (6207 EE)
180207
1
4
Кольцо ГОСТ 13940-86 С35 наружное
С35 ГОСТ 13940-86
1
48
5
2522-1321002 Шайба
2522-1321002
2
6
Подшипник 180306 (6306 2RS) радиальн.шариковый с уплотнением с двух сторон однорядный 30*72*19мм
6-180306
2
7
7
2522-1321001 Шайба
2522-1321001
1
8
Кольцо ГОСТ 13940-86 С30
С30 ГОСТ13940-86
1
37
9
2522-1321003 Крышка
2522-1321003
2
10
2522-1321004-В Венец
2522-1321004-В
1
11
2522-1321019 Шпонка
2522-1321019
1
12
2522-1321014-В Вал
2522-1321014-В
1
13
2522-1321011 Шайба
2522-1321011
1
14
2522-1321012 Гайка
2522-1321012
1
15
2522-1321022 Ступица
2522-1321022
1
16
2522-1321013 Прокладка регулировочная
2522-1321013
8
17
2822ДЦ-1321101-Б Шкив
2822ДЦ-1321101-Б
1
18
2822ДЦ-1321006 Болт
2822ДЦ-1321006
9
19
2822ДЦ-1321102-Б Переходник
2822ДЦ-1321102-Б
1
20
Штифт 2.10x25 ГОСТ 3128-70
2.10x25 ГОСТ 3128-70
2
21
2522-1321018-В Кронштейн
2522-1321018-В
1
22
Ремень поликлиновой 8РК-865
КИС 816491
1
23
2522-1321023 Планка стопорная
2522-1321023
2
24
3022ДЦ-1321150 Установка ролика натяжного
3022ДЦ-1321150
1
