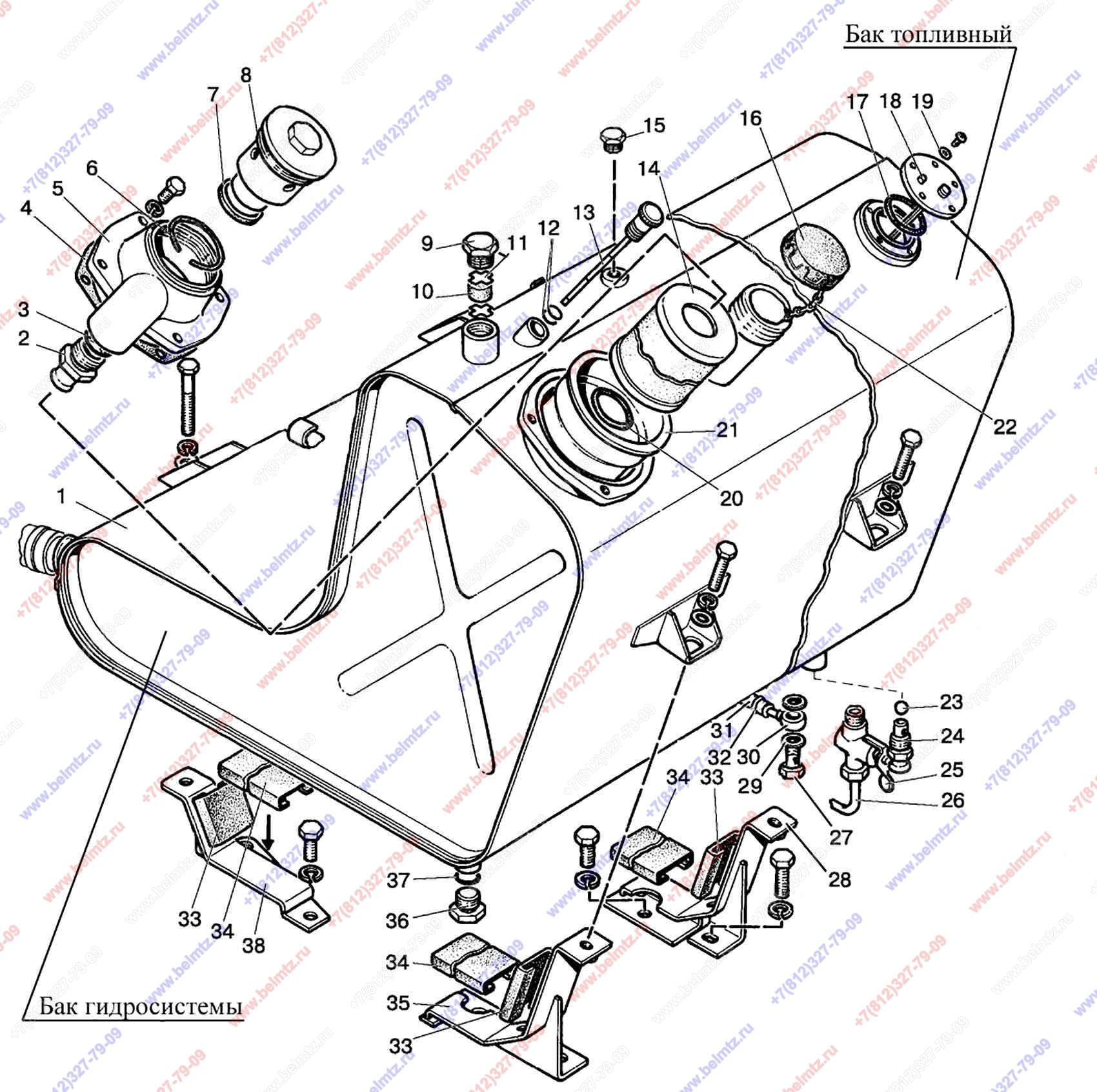

  • Группа 11. Система питания. Подгруппа 1101. Бак 822-1101010

Используется в Каталогах

Беларус-922

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
822-1101010 Бак
822-1101010
1
2
85-4607034 Штуцер
85-4607034
1
3
Кольцо 026,50х3,0 (027-032-30-1-4)
027-032-30-1-4
1
4
822-4608112 Прокладка
822-4608112
1
5
822-4608111 Крышка
822-4608111
1
6
822-4608032 Кольцо
822-4608032
1
7
822-4608042 Кольцо
822-4608042
1
8
822-4608030 Пробка
822-4608030
1
9
50-4608059 Пробка сапуна
50-4608059
1
10
50-4608063 Фильтр
50-4608063
1
11
50-4608062 Шайба сапуна
50-4608062
2
12
Кольцо 010,60х2,5 (011-015-25-2-4)
011-015-25-2-4
2
37
13
70-4608065-А Масломер
70-4608065-А
1
14
Фильтр Элемент масляный ПРМ-635 (гидрав) аналог М-635 и 411
ПРМ-635
1
14
14
Фильтр Элемент масляный ФЭГ 3-25 (гидрав) аналог ПРМ-635 и 411
ФЭГ 3-25
1
1
15
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
16
082-1103010 Пробка
082-1103010
1
1
17
200-3806026 Прокладка
200-3806026
1
18
Датчик ДОТ 590Ч-01 указателя топлива
ДОТ 590Ч-01
1
19
80-1101067 Шайба
80-1101067
5
20
Кольцо 041,0х4,6 (042-050-46-2-4)
042-050-46-2-4
1
24
21
822-4608020-А Корпус
822-4608020-А
1
22
36-1101070 Цепочка
36-1101070
1
23
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
24
822-1101081 Штуцер
822-1101081
1
25
Краник ПП6-1-0 (КР-25) бензобака
КР25
1
15
26
920П-1101250-01 Топливопровод от бака к фильтру резиноткань замена 530-1104040
920П-1101250-01
1
10
27
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
28
822-1101155 Кронштейн
822-1101155
1
29
Кольцо USIT M14
USIT M14
2
51
30
Ф80-3407720 Маслопровод
Ф80-3407720
1
31
920-1101162-09 Трубка
920-1101162-09
1
32
Хомут 12-22
12-22
2
8
33
Уплотнитель ПР-43-02 УМ6а
ПР-43-02
4
34
Уплотнитель ПР-43
ПР-43
4
35
822-1101145 Кронштейн
822-1101145
1
36
50-4608027-В Пробка
50-4608027-В
1
37
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
1
22
38
822-1101135 Кронштейн левый
822-1101135
1
38
822-1101135-01 Кронштейн правый
822-1101135-01
1
