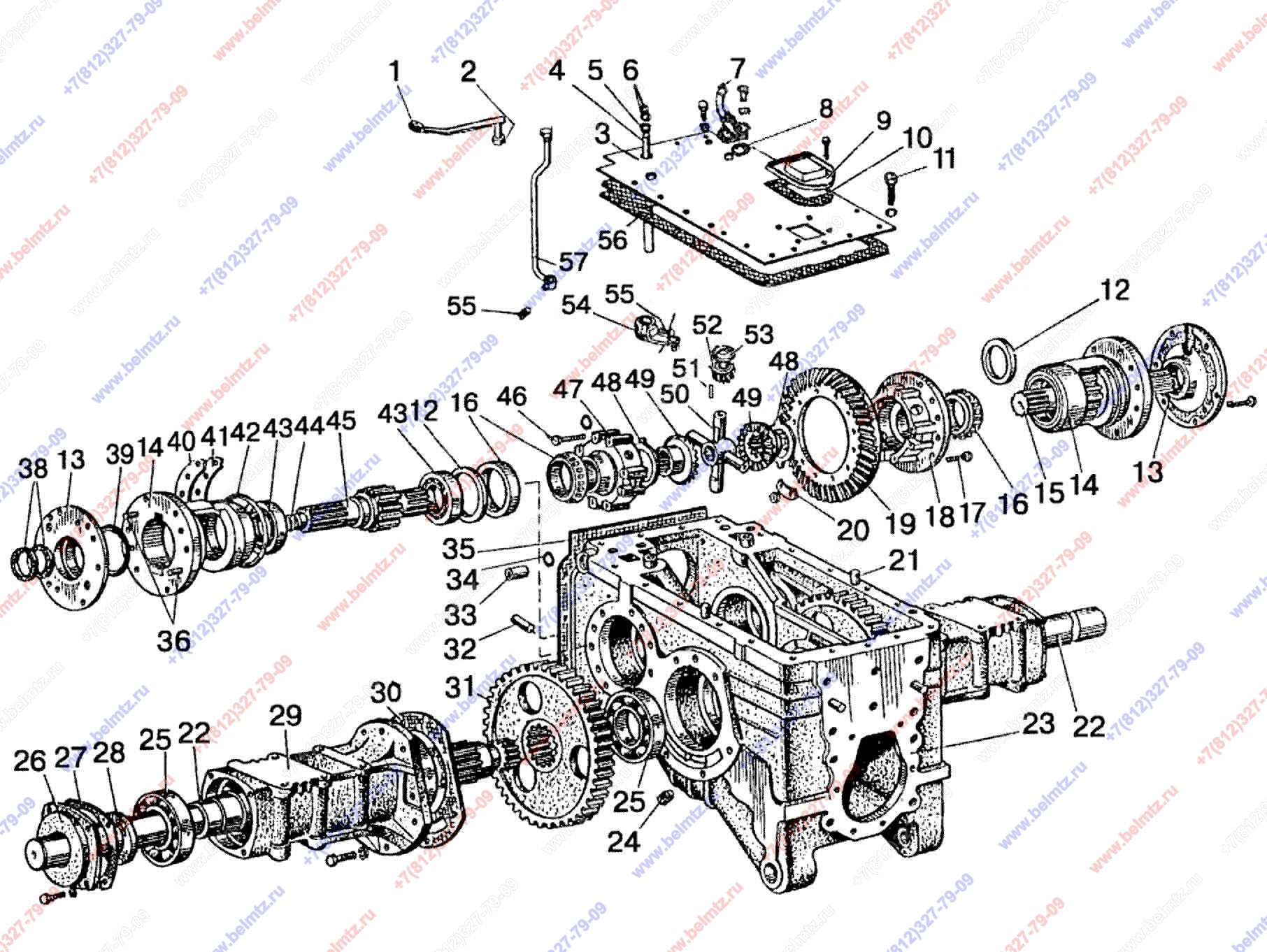

  • Группа 24. Задний мост 85-2401010-05. Подгруппа 2401, 2403, 2407. Задний мост. Дифференциал. Конечные передачи МТЗ-1025 (3-х дисковый тормоз)

Следующий узел

Группа 24. Задний мост 85-2401010-05. Подгруппа 2401, 2403, 2407. Задний мост. Дифференциал. Конечные передачи МТЗ-1025 (3-х дисковый тормоз)

Используется в Каталогах

Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1522-2403015-03 Корпус дифференциала (18, 46, 47)
1522-2403015-03
1
(18, 46, 47)
0
1522-2403020-А-01 Дифференциал (1025,1005) посад.место под подш.75мм(7215а)
1522-2403020-А-01
1
2
0
50-2407020-А1 Рукав полуоси в сб.
50-2407020-А1
2
(22,26-29)
0
50-2407030 Крышка рукава
50-2407030
2
(26, 28)
0
70-2407060-04 Стакан левый (3-х дисковый тормоз)
70-2407060-04
1
(12, 14, 42-45)
0
70-2407060-05 Стакан правый (3-х дисковый тормоз)
70-2407060-05
1
(12, 14-15, 42-44)
0
85-2401010-05 Задний мост
85-2401010-05
1
0
85-2403014-В Комплект шестерен главной передачи Zвала-12 Zшестерни-41 (80-1701252-В + 50-2403021-В)
85-2403014-В
1
2
1
36-1310139 Шарик рукоятки
36-1310139
1
2
85-2401080-A Рычаг переключения ВОМ (независимый/синхронный)
85-2401080-A
1
3
1025-2401024 Крышка заднего моста под моноблок
1025-2401024
1
4
1221-2401019 Валик
1221-2401019
1
5
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
1
37
6
50-2401031 Шайба
50-2401031
2
7
1221-2400030 Патрубок
1221-2400030
1
8
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
1
26
9
1221-2401026 Крышка
1221-2401026
1
10
50-2401027-А Прокладка
50-2401027-А
1
11
600-2401026 Болт
600-2401026
2
12
85-2407043 Опорная шайба конического роликоподшипника (Кольцо)
85-2407043
2
13
85-2407059 Крышка стакана
85-2407059
2
14
50Х-2407042 Стакан роликоподшипников ведущих шестерен конечной передачи
50Х-2407042
2
15
70-2407053-05 Шестерня ведущая конечной передачи
70-2407053-05
1
1
16
Подшипник 7215(302015) радиально-упорный роликовый конический 75*130*27,25мм 1,42кг
7215
2
5
17
50-1702092 Болт призионный М12х42
50-1702092
12
10
18
1522-2403018-03 Корпус
1522-2403018-03
1
19
50-2403021-В Шестерня ведомая (см в сборе 85-2403014-В)
50-2403021-В
1
20
50-2403023 Пластина стопорная
50-2403023
6
24
21
Штифт Д01-015 установочный
Д01-015
6
19
22
50-2407082-А-01 Полуось
50-2407082-А-01
2
1
23
50-2401015-13 Корпус заднего моста для мтз-1025 с гидроподъемником под дисковый ВОМ проушина 48мм
50-2401015-13
1
24
Пробка ПК КГ 1¼"
ПК КГ 1¼"
1
25
Подшипник 217(6217) радиальный шариковый 85*150*28мм 1,799кг
217
4
8
26
50-2407028 Крышка рукава полуоси
50-2407028
2
4
27
50-2407029 Прокладка
50-2407029
2
7
28
Манжета армированная 80х105 (2.2-80х105-1)
2.2-80х105-1
2
29
50-2407018-А Рукав полуоси под крепление кабины болтами
50-2407018-А
2
30
50-2407031-Б Прокладка
50-2407031-Б
2
10
31
50-2407122 Шестерня ведомая полуоси Z-69
50-2407122
2
1
32
50-4605027 Штифт
50-4605027
1
33
36-3502037-А Втулка
36-3502037-А
2
34
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
2
18
35
80-2401016 Прокладка между КПП и задним мостом
80-2401016
2
18
36
50-1601352 Штифт установочный
50-1601352
4
22
38
Манжета армированная 50х70 (2.2-50х70-1)
2.2-50х70-1
4
5
39
Кольцо 102,0х3,6 (104-110-36-1-4)
104-110-36-1-4
2
16
39
Кольцо 102х4 70NBR (104-110-40-1-4)
102х4 70NBR
2
5
40
50-2407056 Прокладка осевого зазора роликоподшипников и бокового зазора шестерен главной передачи S-0,5
50-2407056
12
3
41
50-2407057 Прокладка осевого зазора роликоподшипников и бокового зазора шестерен главной передачи S-0,2
50-2407057
10
5
42
Кольцо 156,0х3,6 (160-165-36-1-4)
160-165-36-1-4
2
16
43
Подшипник 42212.КМ(NJ212) радиальный роликовый 60*110*22 мм 0,82кг
42212.КМ
4
4
44
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
4
14
45
70-2407053-04 Шестерня правая ведущая конечной передачи
70-2407053-04
1
46
50-2403034-А Болт
50-2403034-А
8
47
1522-2403019-03 Крышка
1522-2403019-03
1
48
1220-2403049 Шайба опорная
1220-2403049
2
49
1220-2403048 Шестерня полуосевая
1220-2403048
2
1
50
1522-2403062-Б Крестовина
1522-2403062-Б
1
51
Ролик 4х29,8 А3 ГОСТ 6870-81
4х29,8 А3 ГОСТ 6870-81
100
52
1522-2403057-Б Сателлит
1522-2403057-Б
4
53
1522-2403025-Б Шайба опорная сателлита
1522-2403025-Б
4
54
50-2401020 Поводок
50-2401020
1
55
36-1702110 Винт
36-1702110
2
56
50-2401025-А Прокладка
50-2401025-А
1
10
57
80-2401050 Рычаг переключения привода заднего ВОМ
80-2401050
1
1
