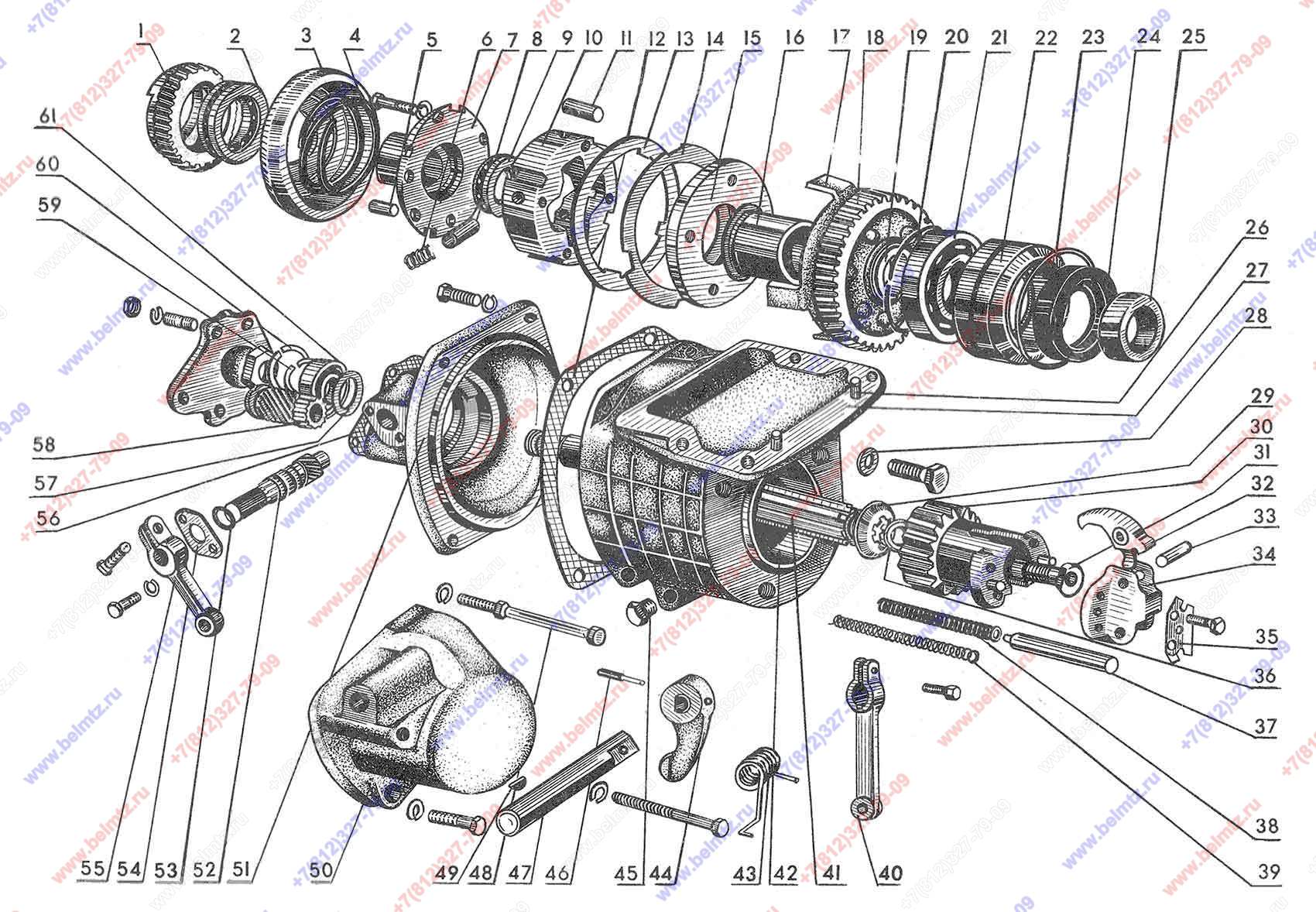

  • Группа. Пусковой двигатель. Подгруппа Д24 и 1024. Механизм передачи и включения пускового двигателя ПД-14-А-1 (Д24с01-5) ПД-10

Используется в Каталогах

Пусковой двигатель ПД-14-А-1 (Д24с01-5) ПД-10

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
РПД2.000 Редуктор в сборе
РПД2.000
1
1
350-12.005.00 Упор нажимной
350-12.005.00
1
2
Подшипник 8109
8109
1
3
14.1906-1А Диск нажимной
14.1906-1А
1
4
СМД2-1934 Упор упругий
СМД2-1934
1
5
РПД1.009 Палец
РПД1.009
2
6
СМД2-1923-1 Пружина
СМД2-1923-1
4
7
14-1905-А Ступица
14-1905-А
1
8
СМД2-1935-1 Плунжер
СМД2-1935-1
1
9
Подшипник 8106
8106
1
10
СМД2-1918-1 Втулка
СМД2-1918-1
1
11
СМД2-1936 Ролик
СМД2-1936
4
12
50-1024027 Прокладка
50-1024027
1
13
СМД2-1915 Диск ведомый
СМД2-1915
3
14
СМД2-1916-А Диск ведущий
СМД2-1916-А
3
15
СМД2-1917 Диск прижимной
СМД2-1917
1
16
СМД2-1914-1 Втулка
СМД2-1914-1
1
17
СМД2-1903-1Б Барабан ведущий
СМД2-1903-1Б
1
18
СМД2-1907-1 Колесо зубчатое
СМД2-1907-1
1
19
СМД2-1976 Шайба
СМД2-1976
1
20
50-1024078-Б Кольцо
50-1024078-Б
1
21
Подшипник 308(6308) радиальный шариковый 40*90*23мм 0,625кг
308
1
10
22
50-1024029-Б Втулка
50-1024029-Б
1
23
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
1
9
24
Манжета армированная 55х80 (2.2-55х80-1)
2.2-055х80-1
1
20
25
СМД2-1954-А Втулка
СМД2-1954-А
1
26
Штифт 10x22 ГОСТ 3128-70
10x22 ГОСТ 3128-70
2
27
50-1024025-Б Корпус
50-1024025-Б
1
28
48-1002318 Шайба
48-1002318
3
29
350-12.074-00 Шайба специальная
350-12.074-00
1
30
50-1024092-2 Колесо зубчатое
50-1024092-2
1
31
350-12.027.10 Болт специальный
350-12.027.10
1
32
350-12.025.00 Груз
350-12.025.00
2
33
350.12.111.00 Ось груза
350.12.111.00
2
34
350.12.109.00 Держатель механизма включения пускового двигателя
350.12.109.00
1
2
35
350-12.097.10 Шайба
350-12.097.10
2
36
14-1953 Шайба
14-1953
1
37
СМД2-1925-1 Толкатель
СМД2-1925-1
11
38
СМД2-1928-А Пружина толкателя
СМД2-1928-А
1
39
СМД2-1992 Пружина
СМД2-1992
1
40
240-1024114 Рычаг
240-1024114
1
41
СМД2-1904-1Б Вал редуктора
СМД2-1904-1Б
1
42
50-1024026 Втулка
50-1024026
1
43
50-1024117-Б Пружина
50-1024117-Б
1
44
240-1024119 Поводок
240-1024119
1
45
Пробка КГ 1/4"
КГ 1/4" ОСТ 23.1.117-83
2
46
Штифт Д08-038
Д08-038
1
47
240-1024116 Валик
240-1024116
1
48
50-1024110 Болт
50-1024110
1
49
Шпонка 3x5 ГОСТ 24071-97
3x5 ГОСТ 2407 1-97
1
14
50
50-1024111-А Крышка
50-1024111-А
1
51
РПД2.010 Крышка
РПД2.010
1
52
РПД1.003 Валик рукоятки
РПД1.003
1
53
Кольцо Н1-25х20-1 ГОСТ 9883-61
1
54
РПД1.004 Крышка
РПД1.004
1
55
РПД2.002-А Рычаг
РПД2.002-А
1
56
РПД1.006 Прокладка
РПД1.006
1
57
14-1920 Шайба
14-1920
1
58
РПД1.020 Валик
РПД1.020
1
59
СМД2-1966 Шайба стопорная
СМД2-1966
1
60
Кольцо ГОСТ 13943-86 В62 внутреннее
В62 ГОСТ13943-86
1
61
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
1
7
