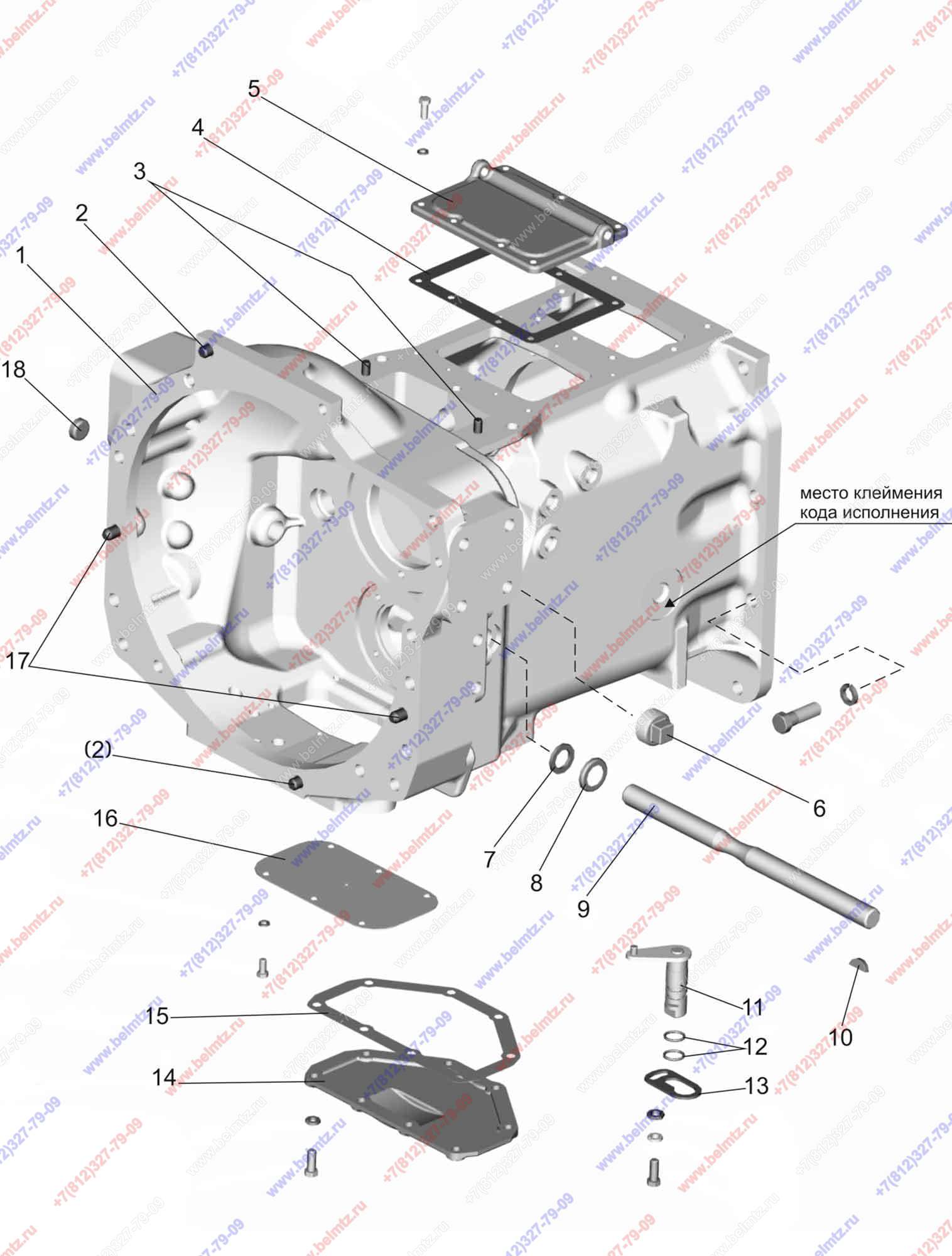

Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 922-1600010-03.

Используется в Каталогах

Беларус-922

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
822-1601015 Корпус сцепления
822-1601015
1
1
2
Штифт Д01-015 установочный
Д01-015
2
19
3
Штифт ШЦК 10x25
ШЦК 10x25
2
4
50-1601345 Прокладка
50-1601345
1
5
70-1601344 Крышка
70-1601344
1
6
Пробка ПК КГ 1¼"
ПК КГ 1¼"
1
7
80-4608024 Кольцо резиновое
80-4608024
1
8
36-1601016 Корпус пылеотражателя
36-1601016
1
9
9
50-1601215 Вал вилок вкл.
50-1601215
1
3
10
Шпонка 6,0х11 СШ-611
СШ-611
1
11
70-1601140 Валик
70-1601140
1
6
12
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
2
37
13
80-1601099 Пластина
80-1601099
1
14
50-1601315 Крышка
50-1601315
1
15
70-1601314 Прокладка
70-1601314
2
16
50-1601341 Крышка сцепления
50-1601341
1
17
50-1601352 Штифт установочный
50-1601352
2
22
18
50-1601022 Заглушка
50-1601022
1
