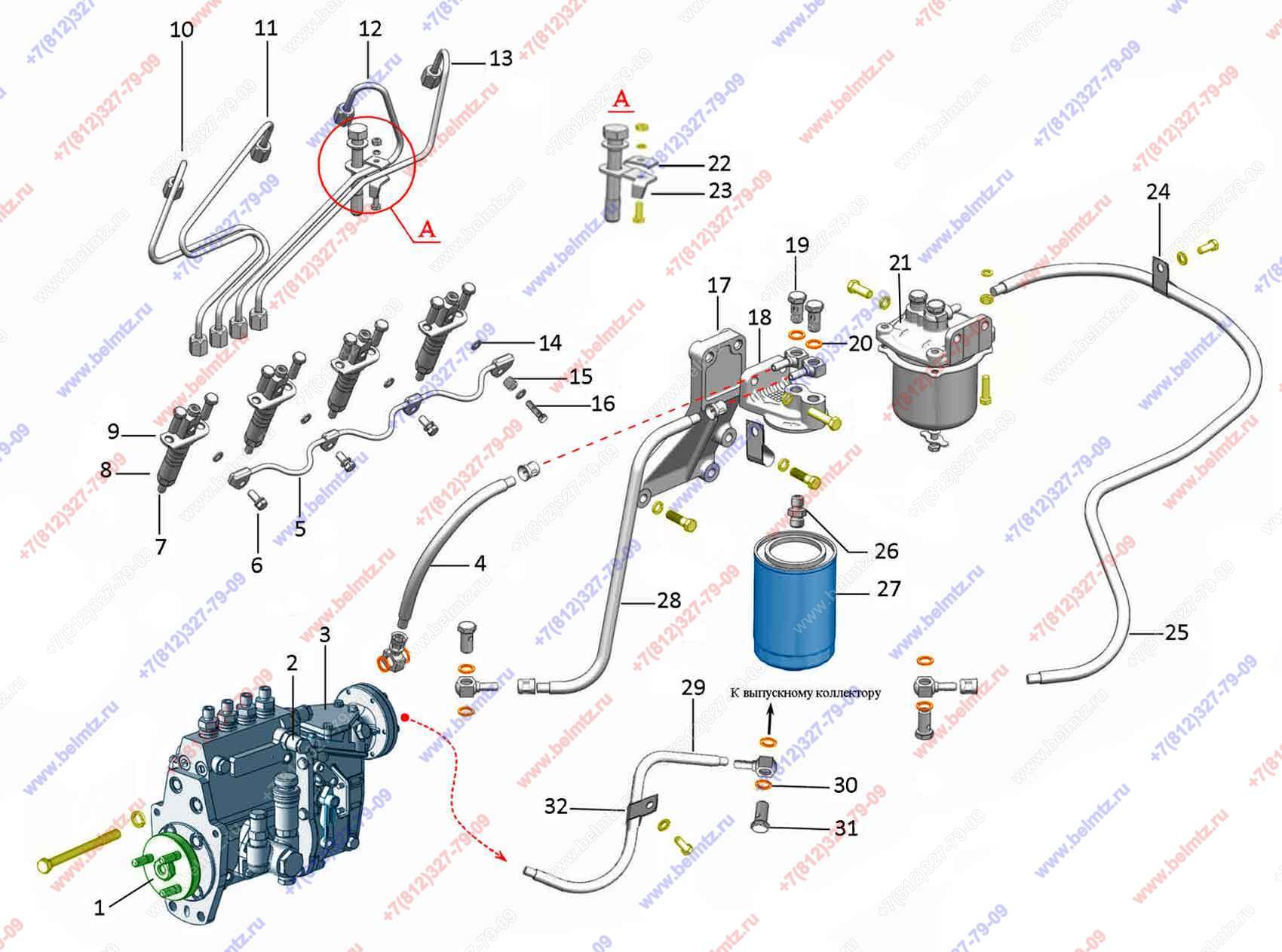

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы с 4УТНИ-Т-1111007-520 и форсункой 172.1112010-11.01. Д-245.5

Используется в Каталогах

Беларус-921
Беларус-952
Беларус-922
Двигатель Д-245.5С

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
245-1117010-Г Кронштейн под фильтр топливный
245-1117010-Г
1
2
0
245-1117075 Корпус фильтра
245-1117075
1
9
1
4УТН3-1111030 Фланец привода ТНВД (европривод) только НЗТА, для MOTORPAL 245-1006320-Г
4УТНЗ-1111030
1
2
245-1111113 Втулка защитная
245-1111113
1
3
Топливный насос 4УТНИ-Т-1111007-520 Д-245.5 (1800 об/мин)
4УТНИ-Т-1111007-520
1
4
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
4
4
245-1104180-В-02 Трубка топливная НД (L-365мм)
245-1104180-В-02
1
20
5
240-1104320-В Топливопровод дренажный слива с форсунок
240-1104320-В
1
6
240-1104787 Болт (обратки евро форсунки) L-25мм Ф8мм на форсунку ЕВРО-2
240-1104787
3
9
7
245-1111020 Кольцо уплотнительное форсунки (Прокладка-Экран)
245-1111020
4
87
8
Форсунка 172.1112010-11.01 (Евро-2)
172.1112010-11.01
4
4
9
245-1111145-А Скоба крепления форсунки
245-1111145-А
4
10
245-1104300-Ж ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 1-ГО ЦИЛ.
245-1104300-Ж
1
11
245-1104300-Ж-01 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 2-ГО ЦИЛ.
245-1104300-Ж-01
1
12
245-1104300-Ж-02 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 3-ГО ЦИЛ.
245-1104300-Ж-02
1
13
245-1104300-Ж-03 ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ 4-ГО ЦИЛ.
245-1104300-Ж-03
1
14
50-1022067 Кольцо уплотнительное
50-1022067
9
15
245-1111115 Втулка защитная
245-1111115
1
16
240-1104787-Б Болт (обратки евро форсунки) L-36мм Ф8мм на форсунку ЕВРО-2
240-1104787-Б
1
17
245-1117093 Кронштейн
245-1117093
1
18
245-1117081 Крышка см.245-1117075 Корпус фильтра
245-1117081
1
19
245-1104797 Болт поворотного угольника длина резьбы 18мм
245-1104797
2
16
20
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
12
60
21
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
2
22
240-1111114 Колодка
240-1111114
2
23
240-1111125-А1 Кронштейн
240-1111125-А1
2
24
240-1111101-Б Хомутик
240-1111101-Б
2
25
245-1104180-А1-06 Трубка топливная НД (L-1045мм)
245-1104180-А1-06
1
25
245-1104180-В-06 Трубка топливная НД (L-1045мм)
245-1104180-В-06
1
10
26
245-1117079 Штуцер
245-1117079
1
27
Фильтр топливный (закручив.) Д-243/245 FG-703
FG-703
1
27
Фильтр топливный (закручив.) Д-243/245 NF-3501
NF-3501
1
8
27
Фильтр топливный (закручив.) Д-243/245 ST302
ST302
1
28
245-1104180-А1-10 Трубка топливная НД (L-500)
245-1104180-А1-10
1
29
245-1104330 Трубка пневмокорректора
245-1104330
1
30
36-1104788 Прокладка
36-1104788
4
31
245-1104787 Болт L-28мм Ф10мм внутрФ6мм
245-1104787
1
6
32
245-1111104 Хомутик
245-1111104
1
