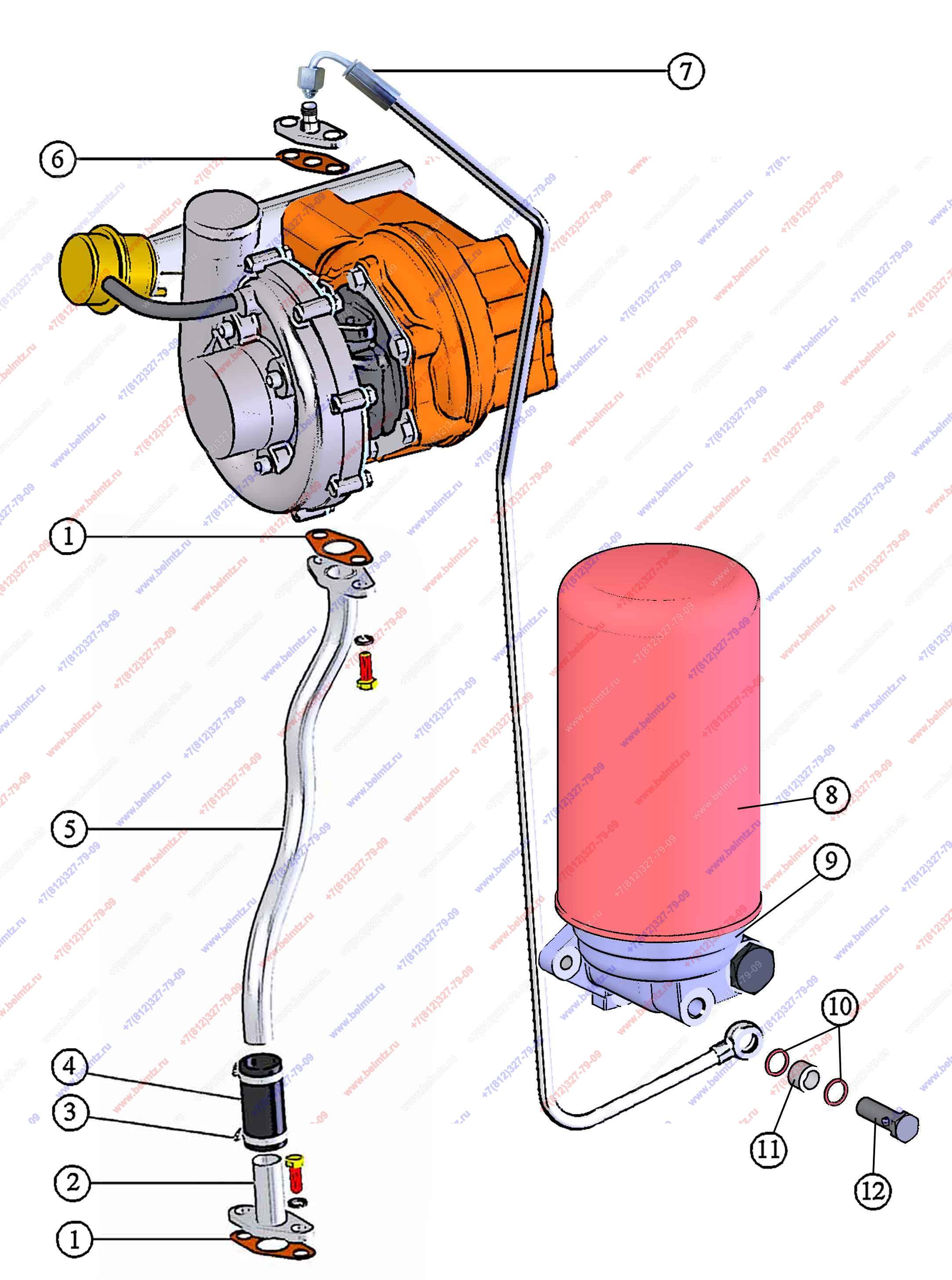

  • Группа 11. Система питания. Подгруппа 1118. Маслопроводы турбокомпрессора. Д-260.1 Д-260.2

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Комплект установочных прокладок ТКР-7
К-т прокладок ТКР-7
1
1
245-1118034-Б Прокладка
245-1118034-Б
2
2
260-1118015 Трубка
260-1118015
1
3
Хомут 20-32
20-32
2
22
4
Рукав ф20х29 мм(16 атм) ГОСТ 10362-76
ф20х29 мм(16 атм) ГОСТ 10362
1
10,9
L- 60мм
5
260-1118010 Трубка сливная
260-1118010
1
7
6
245-1118016 Прокладка
245-1118016
1
7
РВД Г17 М14х1.5 L-1000мм DIN 1SN P-225 d-6 (L-1000 DK- (Г) 14х1,5 (90) BANJO 14)
РВД Г17 BANJO 14
1
2
8
Фильтр масляный OP574
OP574
1
9
260-1017010-А Корпус фильтра масляного (под накручивающийся фильтр) со штуцером и клапаном
260-1017010-А
1
2
10
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
2
60
11
260-1013013 Втулка
260-1013013
1
12
260-1013018 Болт штуцера
260-1013018
1
10
