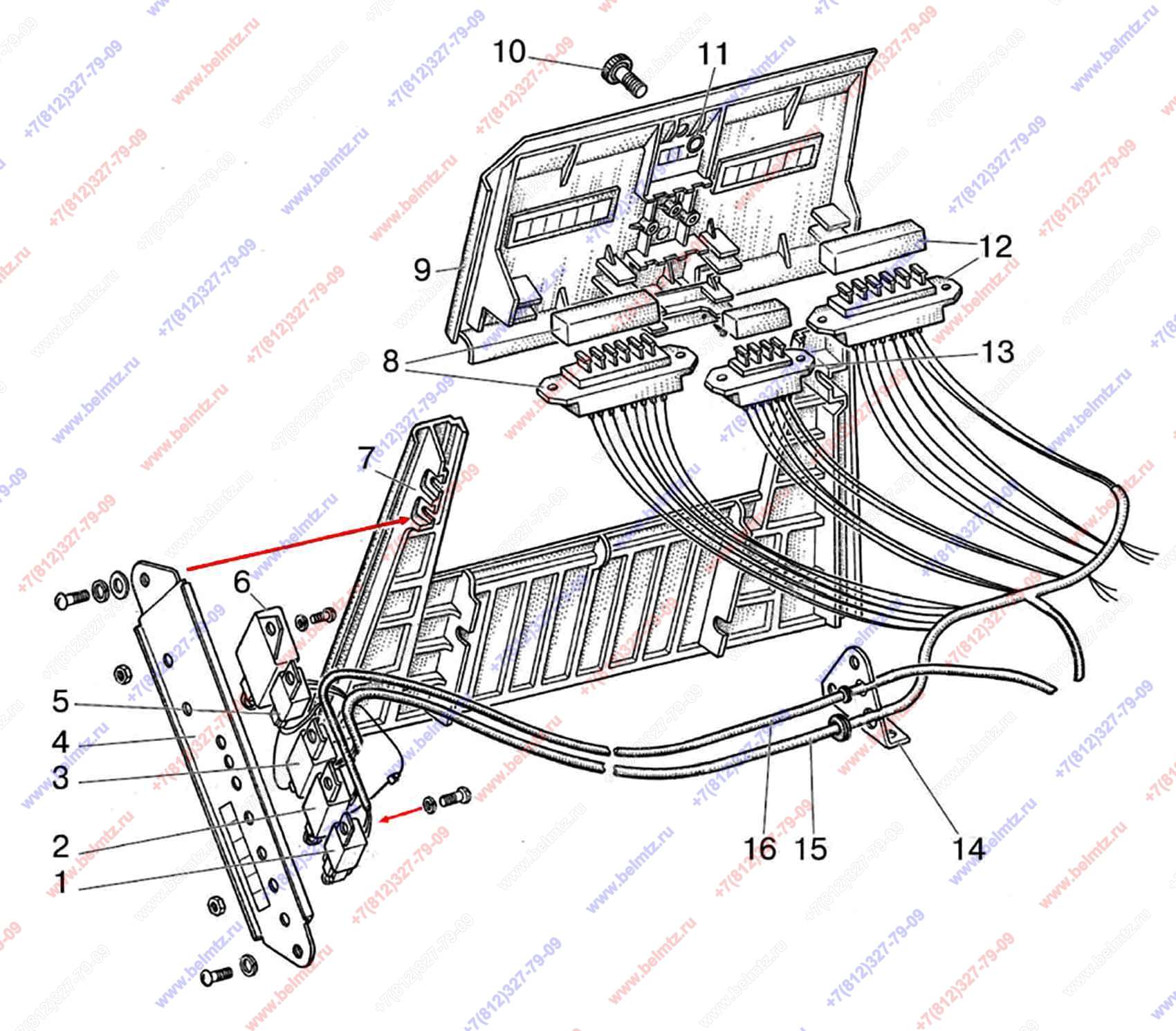

  • Группа 38. Приборы. Подгруппа 3805. Щиток 80-3805010-Д1-17

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-3805010-Д1-17 Щиток приборов с комбинацией приборов АР70.3801-01 МТЗ-1221
80-3805010-Д1-17
1
1
Реле 738.3747-30 стартера 5-конт. (12В, ток замыкания 65А, ток размыкания 20А)
738.3747-30
1
20
2
Реле 752.3777-20 блокировки (старый 902.3747-20) (4-х контактный с кронштейном, 12В)
752.3777-20
1
10
3
Реле 752.3777-10 ближ./дальнего света/отопителя (старый 902.3747-10) (4-х конт.с кронштейном,12В)
752.3777-10
1
2
4
80-3805070 Панель
80-3805070
1
5
Реле 738.3747-40 питания 5-конт. (12В, ток замыкания 30А, ток размыкания 30А)
738.3747-40
1
20
6
Прерыватель указателей поворота ЭРП-1 Реле поворота
ЭРП-1
1
6
Прерыватель указателей поворота ЭРП-1-РК Реле поворота
ЭРП-1-РК
1
7
7
80-3805041 Стенка
80-3805041
1
8
Блок предохранительный БП-2
БП-2
1
9
80-3805061 Крышка
80-3805061
1
10
80-3805065 Винт
80-3805065
1
11
Кольцо 005,7х2,50 (006-010-25-1-4)
006-010-25-1-4
1
2
12
Блок предохранительный БП-1
БП-1
1
3
13
Блок предохранительный БП-6
БП-6
1
5
14
80-3805043 Кронштейн
80-3805043
1
15
80-3724395-Г Жгут в щиток приборов (в каталоге 80-3724396-В)
80-3724395-Г
1
1
16
80-3724512-В1 Жгут в щиток приборов
80-3724512-В1
1
