Группа 38. Приборы. Подгруппа 3805. Щиток 80-3805010-Д1-17 | ЗАО 'Беларусь-МТЗ'

8 (812) 327-79-08, 490-66-30

Главная

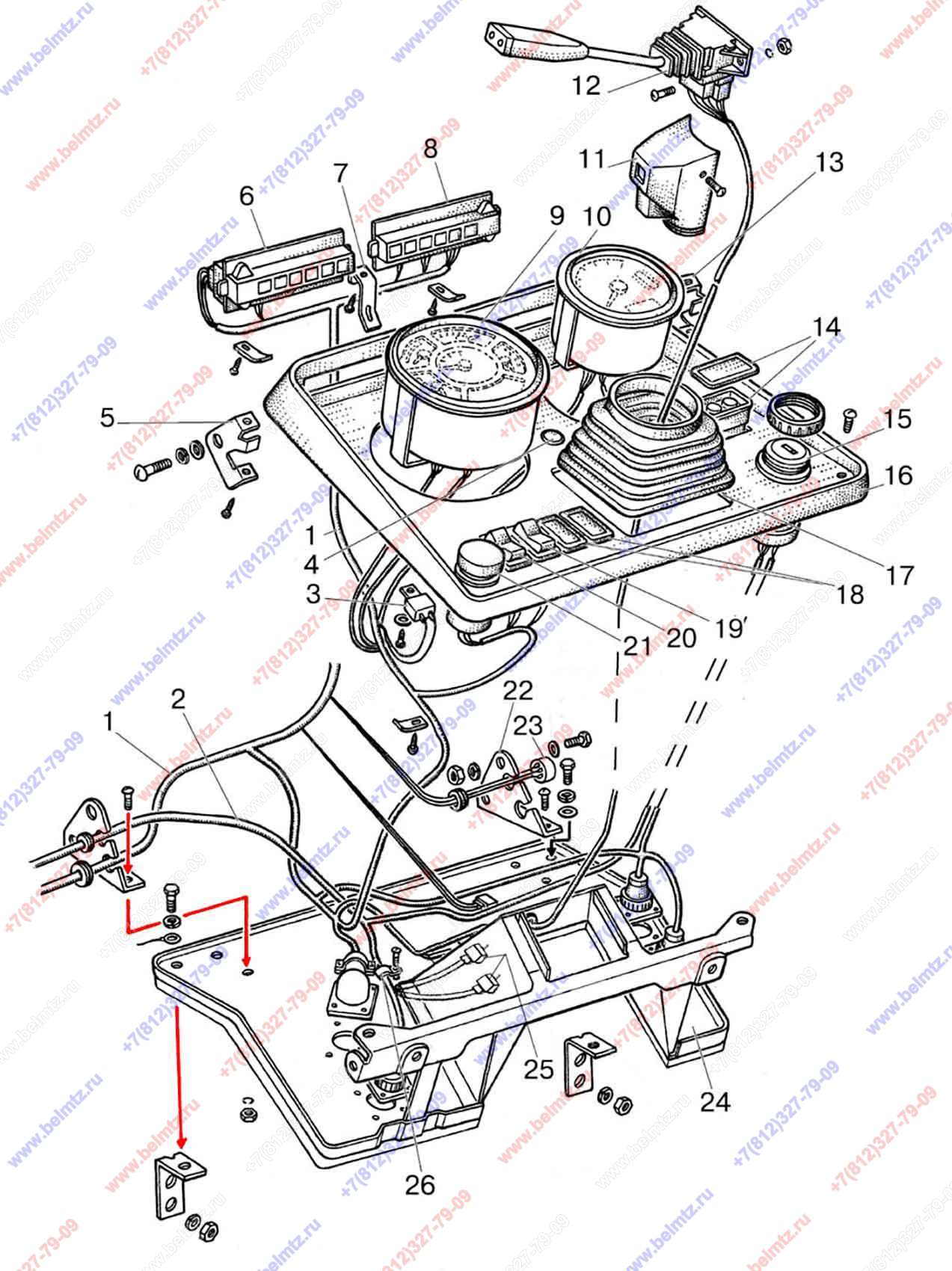

Группа 38. Приборы. Подгруппа 3805. Щиток 80-3805010-Д1-17

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис

Наименование

Артикул

Кол-во

Наличие

Примечание

0

80-3805010-Д1-17 Щиток приборов с комбинацией приборов АР70.3801-01 МТЗ-1221

80-3805010-Д1-17

1

1

80-3724395-Г Жгут в щиток приборов (в каталоге 80-3724396-В)

80-3724395-Г

1

1

2

80-3724512-В1 Жгут в щиток приборов

80-3724512-В1

1

3

Реле-сигнализатор 733.3747 12V

733.3747

1

4

4

80-3805064 Заглушка

80-3805064

1

5

80-3805035-01 Кронштейн

80-3805035-01

1

6

Блок контрольных ламп БКЛ 3808-03

3803.235

1

7

80-3805015 Кронштейн

80-3805015

1

8

Блок контрольных ламп БКЛ 3808-01

3803.230

1

9

Комбинация приборов КД8071-4 (6 приборов) МТЗ-1025/1221 аналог АР70.3801-01

КД8071-4

1

2

10

Комбинация приборов АР70.3813 Тахометр 82-1221 аналог КД8083

АР70.3813

1

10

Комбинация приборов КД8083 Тахометр 82-1221 аналог АР70.3813

КД8083

1

11

80-3709023 Кожух

80-3709023

1

12

Переключатель 3912.3769-03 Переключатель подрулевой (аналог ПКП-1А, но с проводами)

3912.3769-03

1

4

13

80-3805035 Кронштейн

80-3805035

1

14

Пульт для тахометра АР70.3709-01

АР70.3709-01

1

2

14

Пульт для тахометра КД8083-П

КД8083-П

1

6

15

Замок зажигания (выключатель стартера) 1202.3704-03.01

1202.3704-03.01

1

15

Замок зажигания (выключатель стартера) 3121.3704

3121.3704

1

15

Замок зажигания (выключатель стартера) ВК-353

ВК-353

1

15

Замок зажигания (выключатель стартера) ВПС.000 (27.33.11.500)

ВПС.000 (27.33.11.500)

1

1

15

Замок зажигания (выключатель стартера) ВСП ИЖКС.675874.003-00.01

ИЖКС.675874.003-00.01

1

16

80-3805021-Б Щиток

80-3805021-Б

1

17

80-3805012-Б Уплотнитель

80-3805012-Б

1

1

18

80-3801327 Заглушка

80-3801327

2

19

П150М 14.10 Выключатель стеклоомывателя переднего стекла

П150М 14.10

1

75

20

П147М.04.29 Переключатель света

П147М 04.29

1

21

Выключатель аварийной сигнализации 245.3710 (6А,12В) колодка 610608

245.3710

1

2

22

80-3805043 Кронштейн

80-3805043

1

23

Прерыватель ПКЛ-3 (Реле лампы ручного тормоза) 12V 4W 5mH

ПКЛ-3

1

23

Прерыватель ПР-3747 (Реле лампы ручного тормоза) 12V 4W

ПР-3747

1

5

24

80-3805050-Б1-02 Основание

80-3805050-Б1-02

1

25

Реле 752.3777-10 ближ./дальнего света/отопителя (старый 902.3747-10) (4-х конт.с кронштейном,12В)

752.3777-10

2

2

26

80-3723036 Скоба

80-3723036

1
