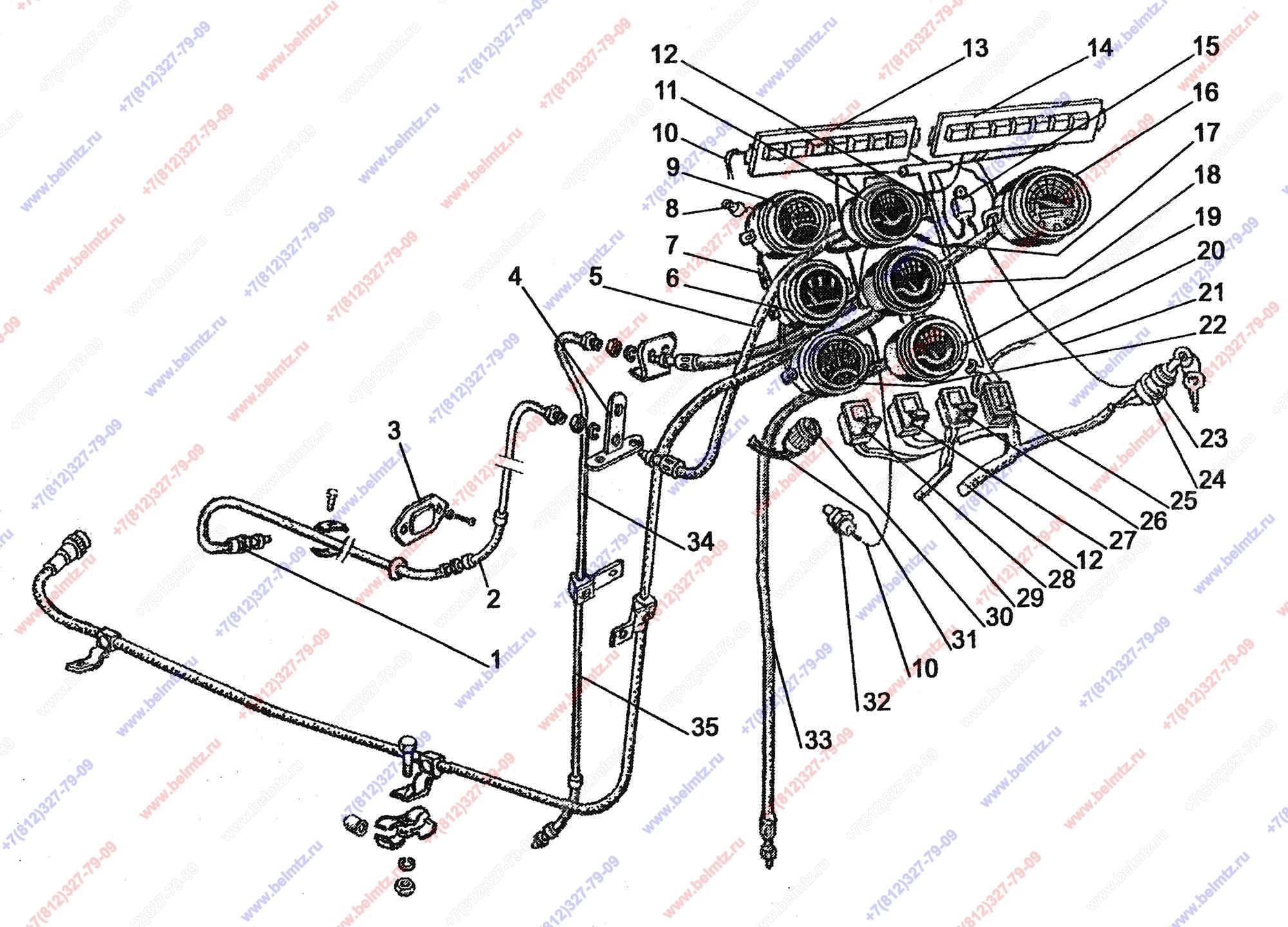

  • Группа 38. Приборы. Подгруппа 3801. Приборы (старый щиток)

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
240-1404094 Штуцер
240-1404094
1
2
1221-3801080 Трубка манометра
1221-3801080
1
3
1220-3805073 Крышка
1220-3805073
1
4
80-3801027-В Кронштейн
80-3801027-В
1
5
70-3801180-01 Шланг
70-3801180-01
1
3
6
Указатель уровня топлива ЭИ-8007М-2 (к датчику ДУМП-19 и ДУМП-26)
ЭИ-8007М-2
1
7
80-3724220-В Жгут
80-3724220-В
1
8
Лампа А12-1
А12-1
1
9
Указатель температуры ЭИ-8008-3 (под датчик ДУТЖ-02) 12В
ЭИ-8008-3
1
9
Указатель температуры ЭИ-8008М-3 (под датчик ДУТЖ-02) 12В
ЭИ-8008М-3
1
10
80-3724236 Провод
80-3724236
1
11
Манометр (указатель давл масла) механический МТТ-6
МТТ-6
1
2
12
80-3724390-В Жгут
80-3724390-В
1
13
Блок контрольных ламп БКЛ 3803
БКЛ 3803
1
14
Блок контрольных ламп БКЛ 3808-01
3803.230
1
15
Реле-сигнализатор 733.3747 12V
733.3747
1
4
16
Комбинация приборов 28.3813 Тахоспидометр (механический)
28.3813
1
3
17
85-3724225 Жгут
85-3724225
1
18
Указатель давления воздуха ЭИ-8009-10 (к датчику ДД-10-01Е/М) взаимозаменяем ЭИ-8009М-11
ЭИ-8009-10
1
14
19
Указатель давления масла ЭИ-8009М-9 (к датчику ДД-6Е)
ЭИ-8009М-9
1
20
80-3724231-Б Жгут переключателя раб.фар или знака автопоезда
80-3724231-Б
1
21
950-3724011 Провод
950-3724011
2
22
Указатель напряжения ЭИ-8006
ЭИ-8006
1
22
Указатель напряжения ЭИ-8006М-1
ЭИ-8006М-1
1
23
Замок зажигания (выключатель стартера) 1202.3704-03.01
1202.3704-03.01
1
23
Замок зажигания (выключатель стартера) ВК-353
ВК-353
1
24
80-3805014 Гайка
80-3805014
1
25
80-3801327 Заглушка
80-3801327
1
26
П150М 19.44 (26.3710-22) Выключатель средств облегчения пуска
П150М 19.44
1
29
27
П150М 14.10 Выключатель стеклоомывателя переднего стекла
П150М 14.10
1
75
28
П147М.04.29 Переключатель света
П147М 04.29
1
29
80-3724535-Б1 Жгут
80-3724535-Б1
1
30
Выключатель аварийного сигнала 32.3710
32.3710
1
925
30
Выключатель аварийной сигнализации 245.3710 (6А,12В) колодка 610608
245.3710
1
2
30
Выключатель аварийной сигнализации 249.3710-05
249.3710-05
1
31
80-3724011-А Жгут
80-3724011-А
1
32
Датчик ДАДМ (407529.001) датчик авар.давления масла (штырь, резьба К1/4")
ДАДМ
1
3
33
80-3801150 Трубка манометра
80-3801150
1
2
34
48А-3801023 Трубка
48A-3801023
1
35
70-3801100 Трубка манометра воздуха
70-3801100
1
4
