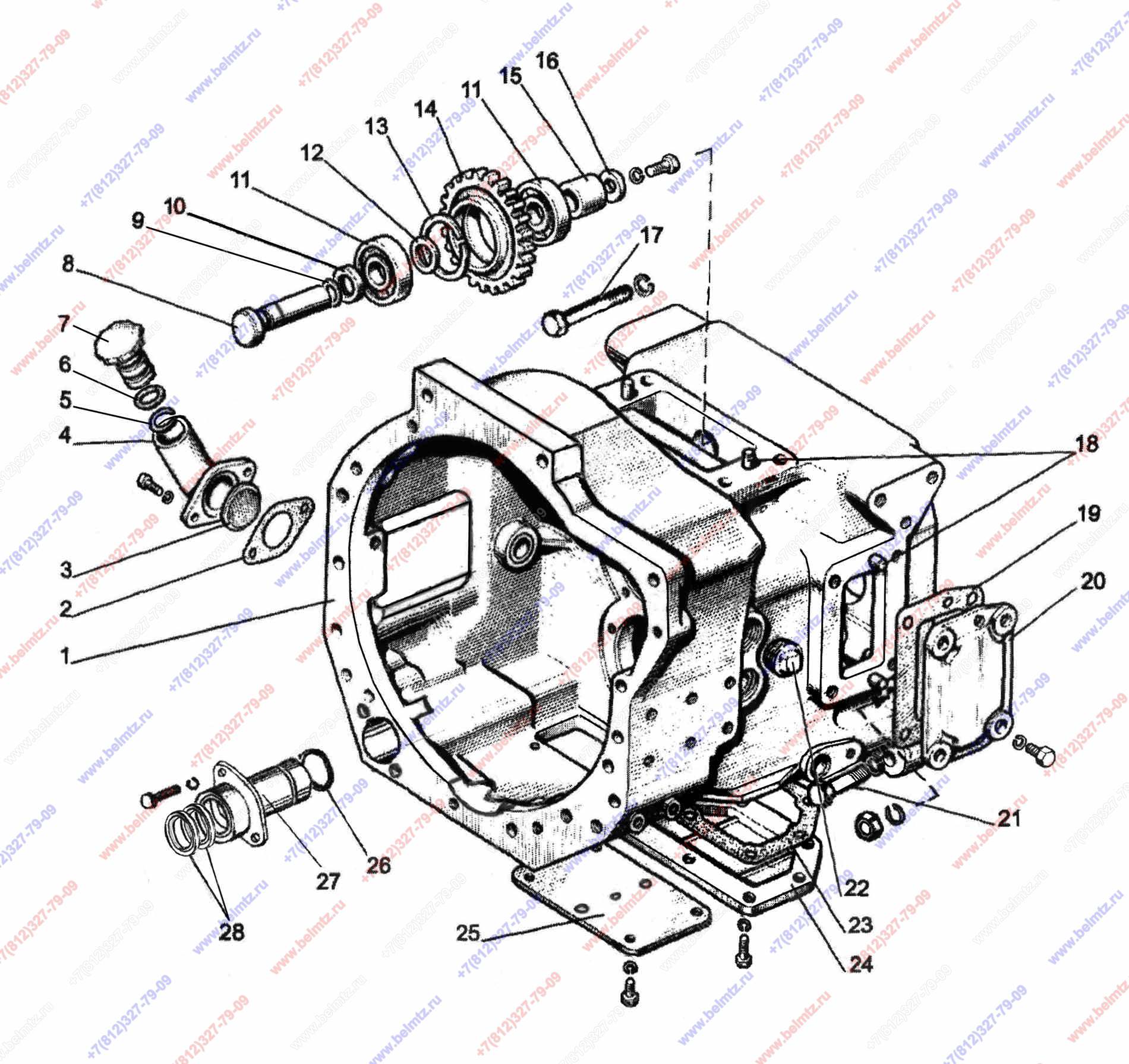

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 80-1600010-03

Используется в Каталогах

Беларус-1221
Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1002115 Горловина
240-1002115
1
1
(4-7)
0
80-1600010-03 Корпус сцепления (МТЗ-1025/1221 с КПП 16Fх8R)
80-1600010-03
0
(1-16,18-20,22-25)
0
86-1802015-Б Обойма с втулкой и манжетами
86-1802015-Б
1
1
[27, 28]
1
80-1601015 Корпус сцепления мтз-1221/1025
80-1601015
1
2
240-1002082-А Прокладка см.набор КН-7243
240-1002082-А
1
3
240-1002085 Сетка
240-1002085
1
7
4
240-1002088-В Патрубок
240-1002088-В
1
4
5
А19.01.003 Кольцо пружинное
А19.01.003
1
6
Кольцо 041,0х3,0 (042-048-30-2-1)
042-048-30-2-1
1
13
7
А19.01.001 Пробка маслозаливной горловины
А19.01.001
1
8
80-1601335 Ось
80-1601335
1
1
9
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
1
31
10
80-1601337 Шайба
80-1601337
1
11
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
2
7
12
70-1601333 Кольцо
70-1601333
1
13
Кольцо ГОСТ 13941-86 С62
С62 ГОСТ 13941-86
1
10
14
70-1601331 Шестерня промежуточная привода насоса НШ-32 голая (nдв-2200об/мин)
70-1601331
1
5
15
80-1601336 Втулка
80-1601336
1
16
80-1601334 Шайба упорная
80-1601334
1
17
70-4605036-03 Болт М20х95
70-4605036-03
1
18
Штифт ШЦК 10x25
ШЦК 10x25
4
19
80-1601343 Прокладка
80-1601343
1
20
80-1601342 Крышка
80-1601342
1
21
70-4605036 Болт М20х60
70-4605036
4
22
Пробка ПК КГ 1¼"
ПК КГ 1¼"
1
23
80-1601314 Прокладка см.набор КН-7243
80-1601314
1
24
80-1601313 Крышка
80-1601313
1
25
50-1601341 Крышка сцепления
50-1601341
1
26
Кольцо 047,0х2,5 (048-052-25-2-4)
048-052-25-2-4
1
12
27
86-1802020 Обойма с втулкой
86-1802020
1
28
Манжета армированная 38х58 (2.2-38х58-1) двухбортовая ГОСТ 8752-79
2.2-38х58-1
2
13
