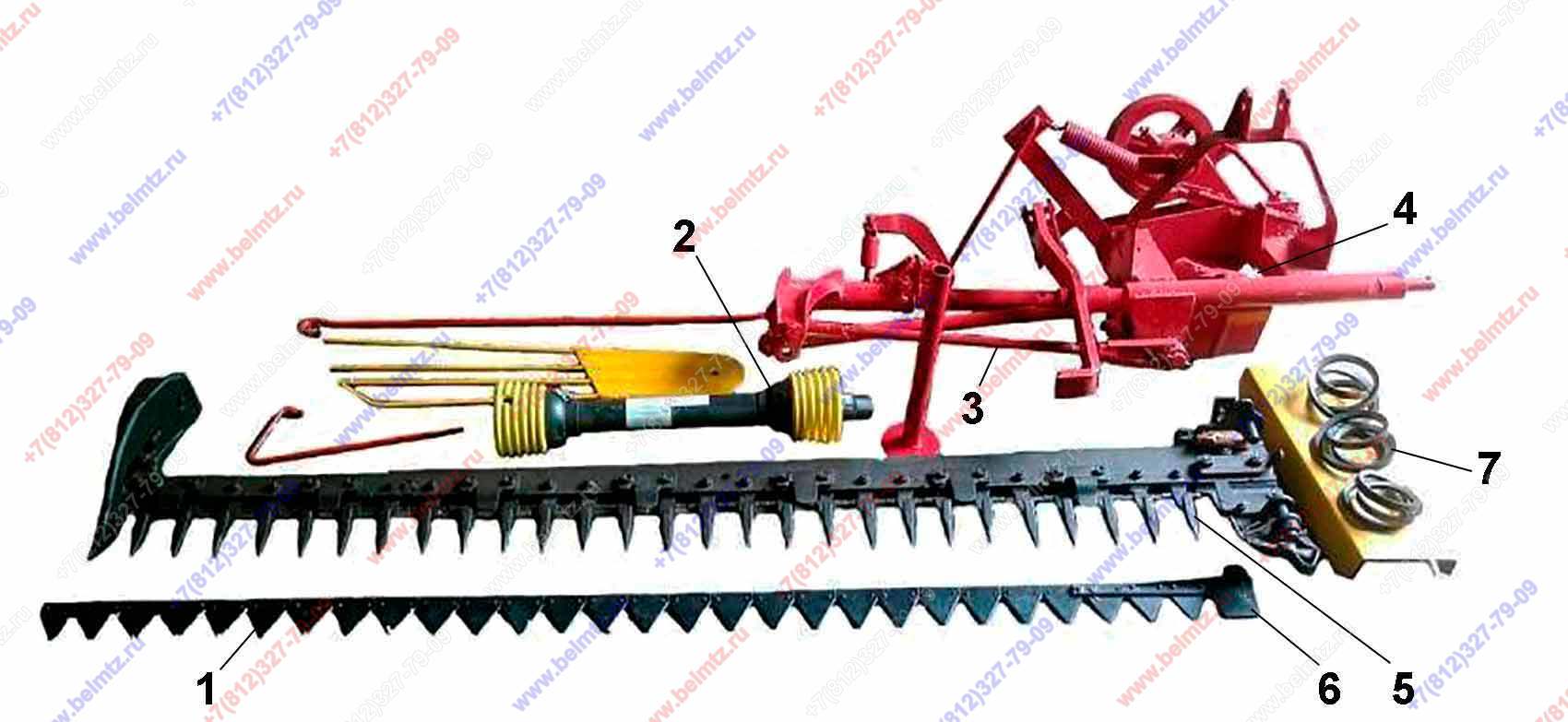

  • Рис.1 Общий вид. Косилка КС-Ф 2,1Б

Используется в Каталогах

Косилка КС-Ф-2,1Б

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Косилка КС-Ф 2,1Б Сегмент НО-6601
НО-6601
28
30
1
Косилка КС-Ф 2,1Б Сегмент НО-6602-01 (с насечками)
НО-6602-01
28
51
2
Вал карданный Т10.016.066.098.115.115 8шлиц/8шлиц
Т10.016.066.098.115.115
1
2
3
Косилка КС-Ф 2,1Б Шатун КДП 35
КДП 35
1
1
4
Косилка КС-Ф 2,1Б Эксцентрик в сборе КЗНМ 11.040
КЗНМ 11.040
1
1
5
Косилка КС-Ф 2,1Б Палец КЗНМ 08.010
КЗНМ 08.010
27
5
6
Косилка КС-Ф 2,1Б Комплект ножа правый КЗНМ-08.040 (КНБ-4-1)
КЗНМ-08.040
1
3
7
Ремень Б-1120-III ГОСТ 1284.1-89 косилка КС-Ф-2,1Б
Б-1120-III
3
4
