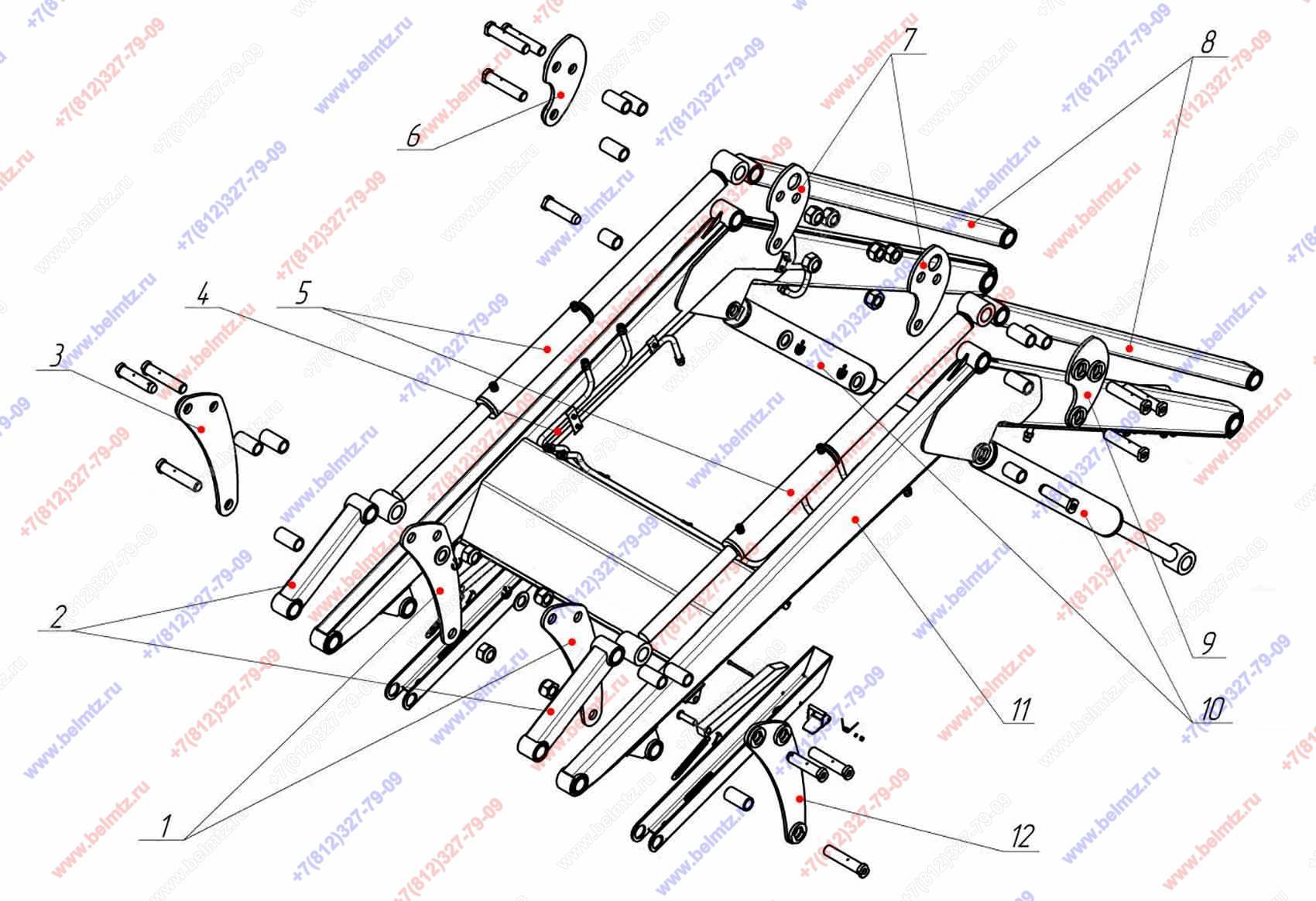

  • Универсал 800R с БРС. Рис.2.1 Общий вид стрелы

Используется в Каталогах

Универсал 800R с БРС

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-02.00.031 Рычаг УНИВЕРСАЛ 800R
БЗ-02.00.031
2
2
БЗ-02.00.010-10 Тяга L-410мм УНИВЕРСАЛ 800R
БЗ-02.00.010-10
2
3
БЗ-02.00.030-01 Рычаг правый УНИВЕРСАЛ 800R
БЗ-02.00.030-01
1
4
БЗ-65.00.300 Гидросистема УНИВЕРСАЛ 800R(S)
БЗ-65.00.300
1
5
Ц63х40-300-1300 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R(S) стандартный
63х40-300-1300
2
5
Ц80х40-300-1300 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R усиленный
80х40-300-1300
2
6
БЗ-02.00.020-01 Косынка правая УНИВЕРСАЛ 800R
БЗ-02.00.020-01
1
7
БЗ-02.00.021-01 Хвостовик УНИВЕРСАЛ 800R
БЗ-02.00.021-01
2
8
БЗ-02.00.010-02 Тяга L-1310мм УНИВЕРСАЛ 800R
БЗ-02.00.010-02
2
9
БЗ-02.00.020 Косынка левая УНИВЕРСАЛ 800R
БЗ-02.00.020
1
10
Ц63х40-580-860 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R(S) стандартный
63х40-580-860
2
2
10
Ц80х40-580-860 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R усиленный
80х40-580-860
2
11
БЗ-02.00.100-06 Стрела УНИВЕРСАЛ 800R
БЗ-02.00.100-06
1
12
БЗ-02.00.030 Рычаг левый УНИВЕРСАЛ 800R
БЗ-02.00.030
1
