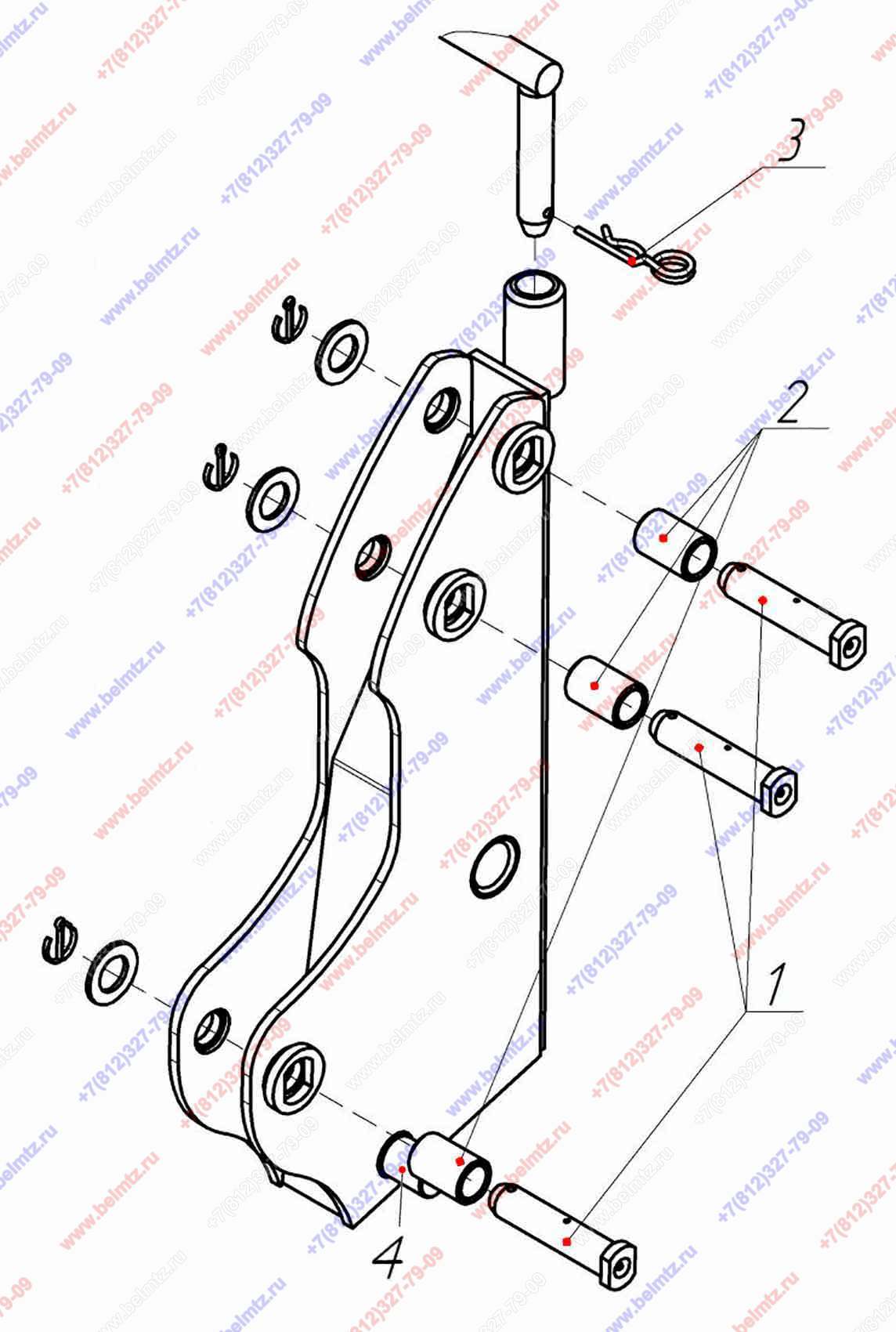

  • Универсал 800R с БРС. Рис.1.3 Крепление стрелы и распорки к пяткам

Используется в Каталогах

Универсал 800R с БРС

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-02.00.060-08 Палец УНИВЕРСАЛ 800R
БЗ-02.00.060-08
3
количество указано на одну сторону
2
БЗ-02.00.011-01 Втулка УНИВЕРСАЛ 800S(R)
БЗ-02.00.011-01
3
количество указано на одну сторону
3
Шплинт игольчатый ф4х3,6 DIN11024
ф4х3,6 DIN11024
1
количество указано на одну сторону
4
БЗ-02.00.505 Ось УНИВЕРСАЛ 800R
БЗ-02.00.505
1
2
количество указано на одну сторону
