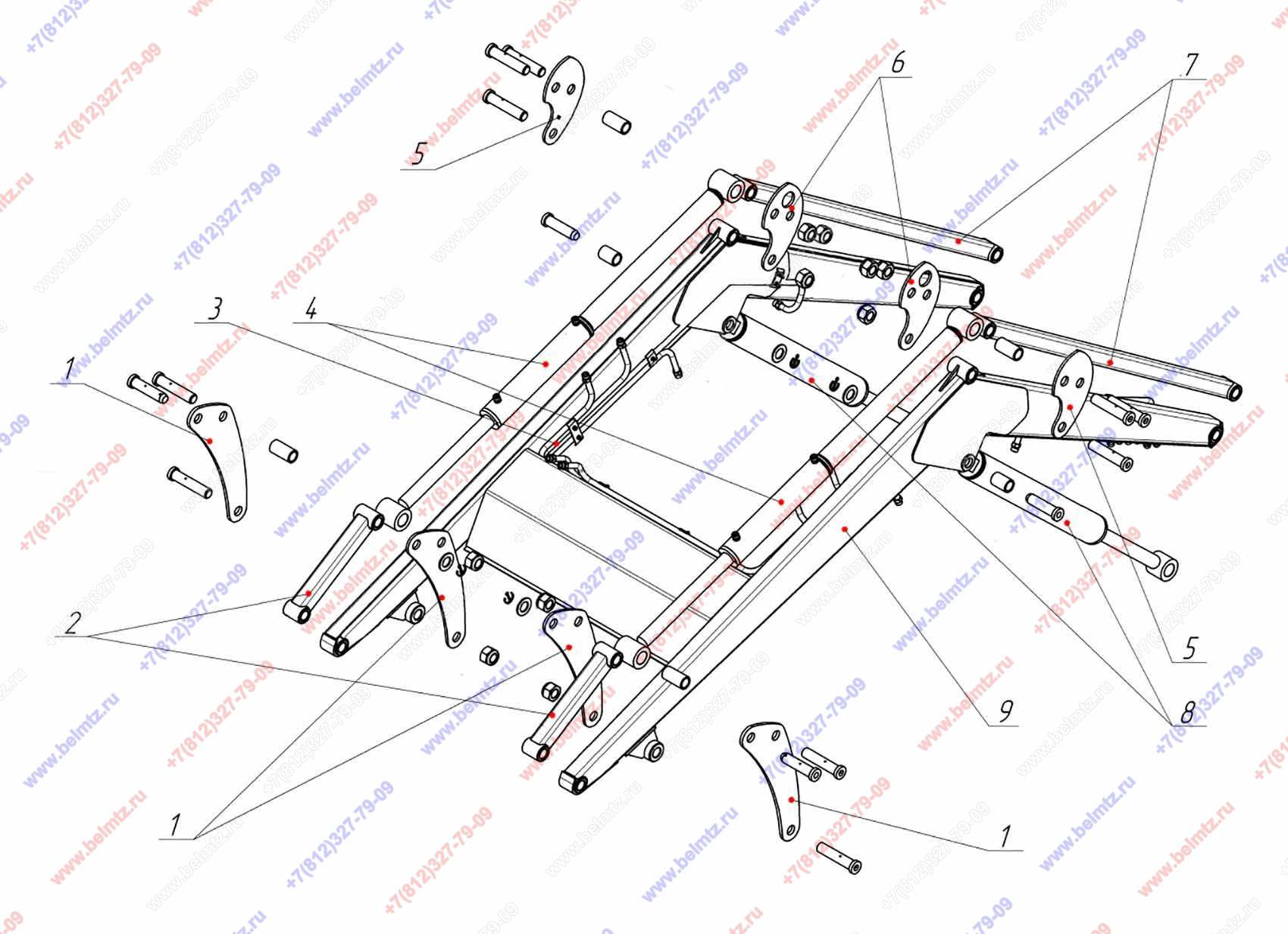

  • Универсал 800S без БРС. Рис.2.1 Общий вид стрелы

Используется в Каталогах

Универсал 800S без БРС

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-02.00.031-01 Рычаг УНИВЕРСАЛ 800S
БЗ-02.00.031-01
4
2
БЗ-02.00.010-11 Тяга L-410мм УНИВЕРСАЛ 800S
БЗ-02.00.010-11
2
3
БЗ-65.00.300 Гидросистема УНИВЕРСАЛ 800R(S)
БЗ-65.00.300
1
4
Ц63х40-300-1300 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R(S) стандартный
63х40-300-1300
2
5
БЗ-02.00.021-02 Хвостовик УНИВЕРСАЛ 800S
БЗ-02.00.021-02
2
6
БЗ-02.00.021-03 Хвостовик УНИВЕРСАЛ 800S
БЗ-02.00.021-03
2
7
БЗ-02.00.010-04 Тяга L-1310мм УНИВЕРСАЛ 800S
БЗ-02.00.010-04
2
8
Ц63х40-580-860 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R(S) стандартный
63х40-580-860
2
2
9
БЗ-02.00.100-02 Стрела УНИВЕРСАЛ 800S
БЗ-02.00.100-02
1
