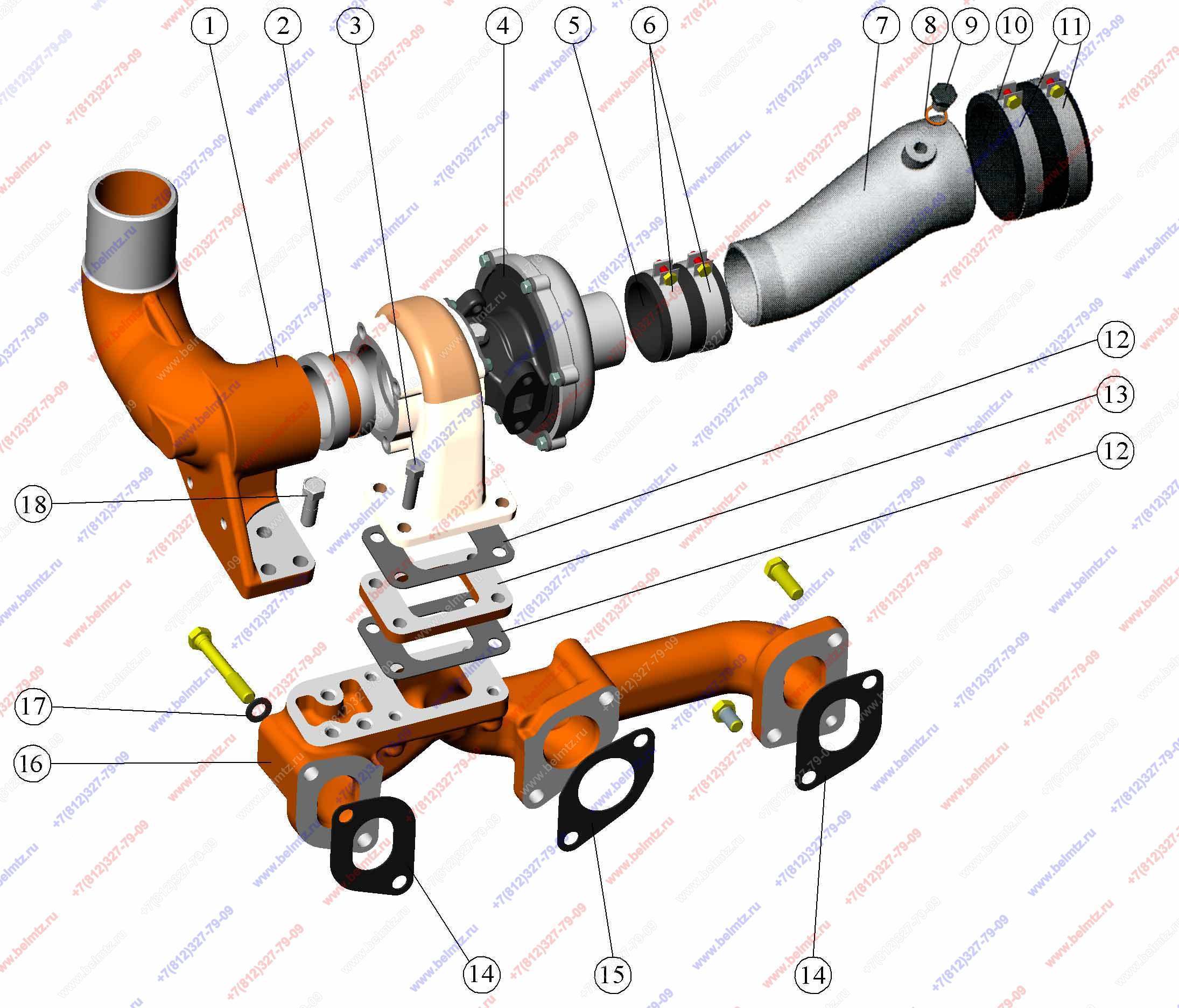

  • Группа 10. Механизмы дизеля. Подгруппа 1008. Газопровод дизеля. Д-245С с ТКР6.00.01.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект Д-240 /243 прокладок выпускной системы ОБЛИЦОВКА КН-1103-01
КН-1103-01
1
6
0
Ремкомплект Д-240 прокладок выпускной системы КН-1103
КН-1103
1
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) КН-5411
КН-5411
1
2
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) прокладка ГБЦ с герметиком КН-5410
КН-5410
1
4
1
245-1008021 Переходник
245-1008021
1
3
2
245-1008013 Втулка
245-1008013
1
1
2
245-1008013-Б Втулка
245-1008013-Б
1
1
3
245-1008031 Болт
245-1008031
4
4
ТКР 6-00.01 Турбокомпрессор
ТКР6-00.01
1
1
5
Рукав-деталь 60-71-60-2(2)
60-71-60-2(2)
1
6
Хомут ХС-71
ХС-71
2
7
245-1008022-Б Труба
245-1008022-Б
1
8
Кольцо USIT M14
USIT M14
1
51
8
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
1
46
9
50-1117028 Пробка резьбовая
50-1117028
1
10
245-1008029 Патрубок (Рукав 90Х104-2,94 L-65ММ)
245-1008029
1
2
11
Хомут ХС-101.019
ХС-101.019
2
12
245-1008016 Прокладка турбокомпрессора
245-1008016
2
18
12
245-1008016-А Прокладка турбокомпрессора
245-1008016-А
2
27
13
245-1008033 Проставка
245-1008033
1
14
50-1008026-Б Прокладка выпускного коллектора крайняя
50-1008026-Б
2
15
50-1008027-Б Прокладка выпускного коллектора средняя
50-1008027-Б
1
16
245-1008025 Коллектор выпускной
245-1008025
1
2
17
245-3701069 Шайба
245-3701069
4
5
18
245-1008023-А Болт
245-1008023-А
3
16
