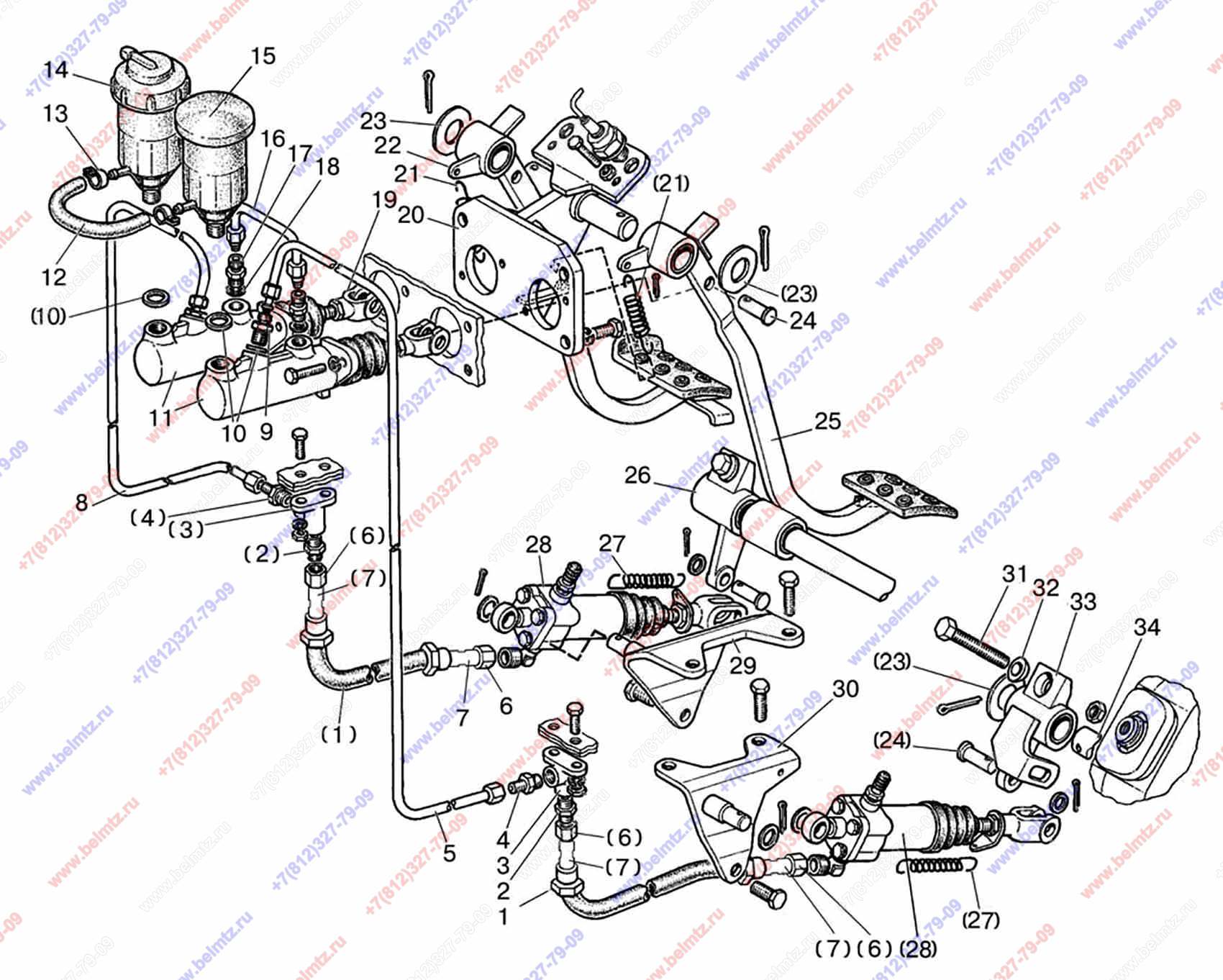

  • Группа 35. Тормоза. Подгруппа 3503. Управление «сухими» тормозами 923-3503700. МТЗ-923

Используется в Каталогах

Беларус-923

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
923-3503200 Рукав гибкий тормозов тип IV L-525мм
923-3503200
2
1
Рукав гибкий тормозов ИФШБ.302645.500 L-570мм замена 923-3503200
ИФШБ.302645.500
2
6
2
822-3503155 Штуцер
822-3503155
2
3
80В-1602106-Б Угольник
80В-1602106-Б
2
3
822-3503105 Угольник
822-3503105
2
4
822-3503701 Штуцер
822-3503701
2
5
1522-3503070 Трубопровод
1522-3503070
1
1
6
Д80-4607212 Гайка
Д80-4607212
4
7
923-3503221 Ниппель
923-3503221
4
8
1522-3503080 Маслопровод
1522-3503080
1
2
9
822-3503084 Штуцер
822-3503084
2
10
Кольцо USIT M14
USIT M14
4
51
10
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
4
60
11
Ремонтный комплект SP 8293 цилиндра CARLISLE А73067386
SP 8293
2
1
11
Цилиндр главный 6300233 взаимозаменяем с CARLISLE и Girling
6300233
2
11
Цилиндр главный CARLISLE S73067386
S73067386
2
11
Цилиндр главный Girling 730.67196
73067196
2
12
822-3503098 Шланг
822-3503098
1
13
Хомут 12-22
12-22
2
12
14
822-3503090-01 Бачок с датчиком
822-3503090-01
1
2
15
822-3503090 Бачок
822-3503090
1
16
822-3503100 Трубопровод
822-3503100
1
17
822-3503083 Штуцер
822-3503083
2
18
36-1104788 Прокладка
36-1104788
2
19
822-3502203 Вилка
822-3502203
2
2
20
923-3503720 Кронштейн
923-3503720
1
21
70-4616033 Пружина
70-4616033
2
22
923-3503730 Педаль правая
923-3503730
1
23
50-3503071 Шайба
50-3503071
4
24
Палец 12х32 ОСТ 37.001.163-97
12х32 ОСТ 37.001.163-97
4
9
25
923-3503740 Педаль левая
923-3503740
1
26
822-3503025 Рычаг правый
822-3503025
1
27
822-3503702 Пружина
822-3503702
1
28
822-3503550-А Цилиндр рабочий FENOX
822-3503550-А F
2
28
822-3503550-А Цилиндр рабочий МТЗ-821,921,922,923
822-3503550-А
2
4
29
822-3503030-01 Кронштейн правый
822-3503030-01
1
30
822-3503030 Кронштейн левый
822-3503030
1
31
70-3503019 Болт
70-3503019
2
32
70-3503018 Шайба
70-3503018
2
33
822-3503020 Рычаг левый
822-3503020
1
34
822-3503015 Вал
822-3503015
1
