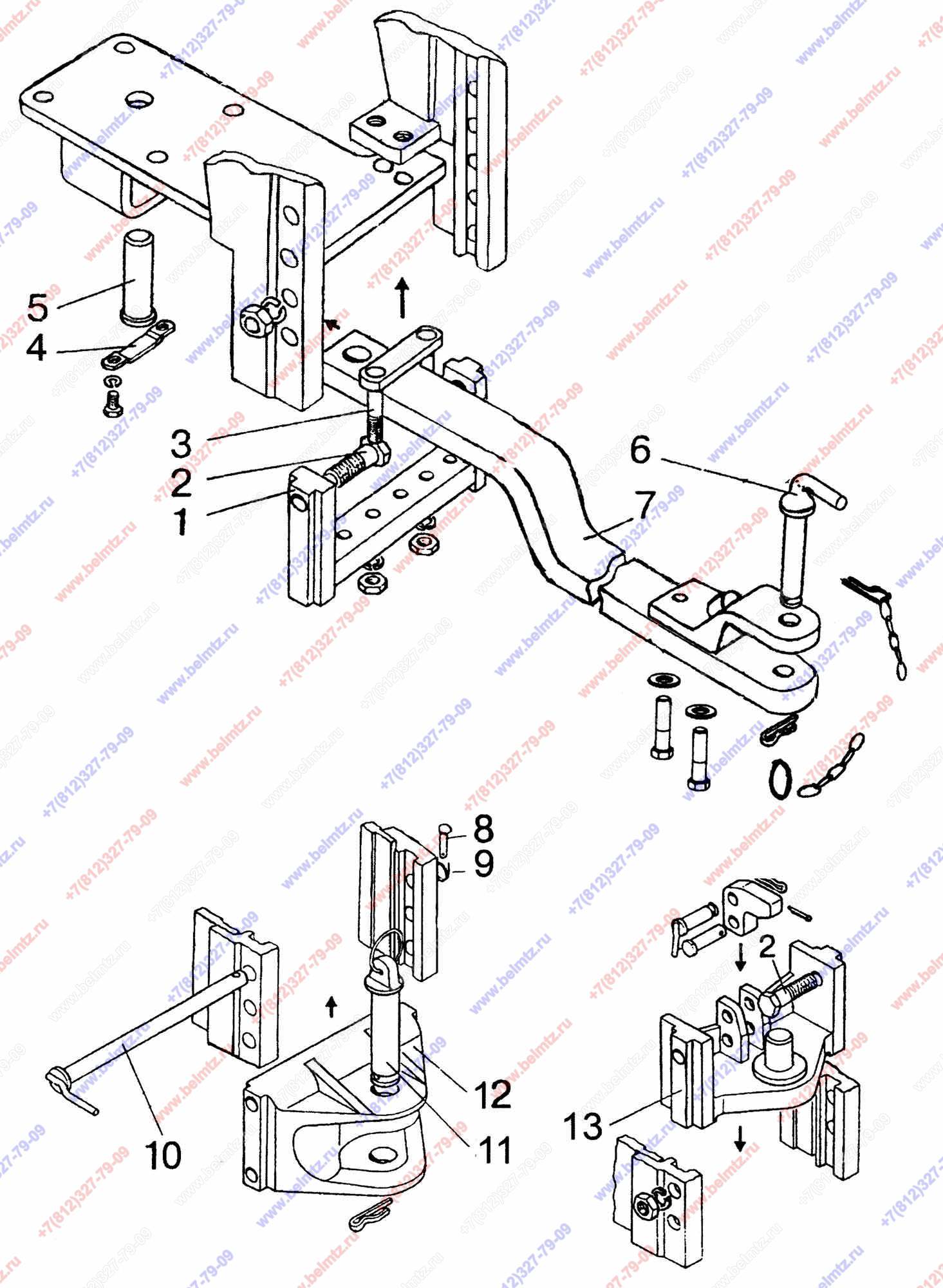

  • Группа 27. Тягово-сцепное устройство. Подгруппа 2707. Тягово-сцепное устройство (вариант комплектации)

Используется в Каталогах

Беларус-1221
Беларус-1021
Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1322-2707130 Поперечина
1322-2707130
1
2
1322-2707133 Болт
1322-2707133
4
3
1322-2707120-Б Скоба
1322-2707120-Б
1
4
1522-2707126 Пластина
1522-2707126
1
5
1522-2707127 Ось
1522-2707127
1
6
1522-2707079-А Шкворень
1522-2707079-А
1
7
1321-2707150-Б Тяга
1321-2707150-Б
1
8
А61.05.005 Чека
А61.05.005
1
9
А61.05.004 Кольцо
А61.05.004
1
3
10
1321-2707030 Палец L-425мм
1321-2707030
1
1
11
1321-2707140-Б Шкворень
1321-2707140-Б
1
12
1321-2707111-А Вилка (ГОСТ) L-160 мм L – расстояние от торца ВОМ до оси шкворня
1321-2707111-А
1
12
1321-2707113-А Вилка (EURO) L-110 мм L – расстояние от торца ВОМ до оси шкворня
1321-2707113-А
1
13
1322-2707160 Питон L-110 мм L – расстояние от торца ВОМ до оси шкворня ТСУ-2Р
1322-2707160
1
