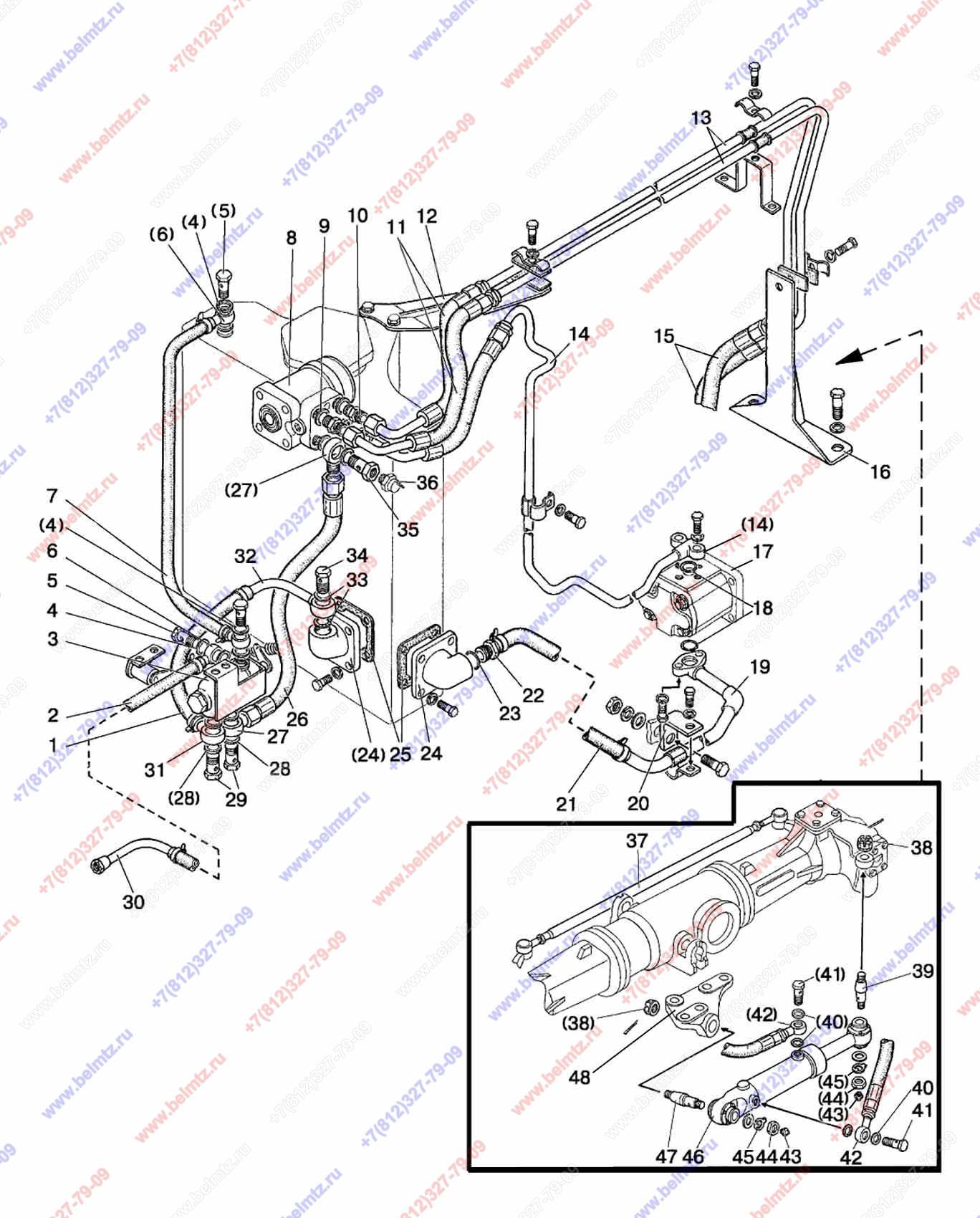

  • Группа 34. Управление рулевое. Подгруппа 3407. Управление рулевое с ПВМ 822-2300020. МТЗ-1025

Используется в Каталогах

Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект г\ц рулевого Ц63 (2 пальца+подш+чехлы+втулки) КН-6140
КН-6140
1
3
1
85-3407332-01 Шланг соединительный (L-400 мм)
85-3407332-01
1
2
950-4802062-01 Шланг
950-4802062-01
1
3
80-4801200-Б Кран блокировки заднего моста
80-4801200-Б
1
4
Кольцо USIT M14
USIT M14
6
51
4
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
6
56
5
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
3
6
Ф80-3407720 Маслопровод
Ф80-3407720
3
7
1221-2412026-02 Рукав
1221-2412026-02
1
8
Насос-дозатор DOC 160 AD
DOC 160 AD
1
1
9
Кольцо USIT M20
USIT M20
5
8
9
Кольцо медное Д-20,2х26х1,5
Д-20
5
54
9
Ф80-3407157 Шайба медная
Ф80-3407157
5
10
Ф80-3407134 Штуцер
Ф80-3407134
3
20
11
680-4607140-05 Рукав L-520 Ø10х1 армирован Ключ 24
680-4607140-05
3
12
85-3407130-Б Кронштейн
85-3407130-Б
1
13
102-3407030 Маслопровод
102-3407030
2
2
14
85-3407320 Маслопровод
85-3407320
1
15
952-3407100-04 Рукав высокого давления ф8х1 армирован.г (L-590мм)
952-3407100-04
2
16
102-3407010 Кронштейн
102-3407010
1
17
НШ-14 Г-3Л Насос левый плоский
НШ-14 Г 3Л
1
17
НШ-14 М-3Л Насос левый плоский Гидросила
НШ-14 М-3Л
1
2
17
НШ-14Ж-3-04Л Насос левый плоский
НШ-14Ж-3-04Л
1
18
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
2
24
19
102-3407040-А Маслопровод
102-3407040-А
1
20
70-3407164 Кронштейн
70-3407164
1
21
1221-3407012 Шланг
1221-3407012
1
22
1221-3407110 Штуцер
1221-3407110
1
23
Кольцо 020,50х2,50 (021-025-25-1-4)
021-025-25-1-4
1
18
24
85-3407101 Патрубок
85-3407101
2
1
25
70-4608033 Прокладка
70-4608033
2
26
РВД Г24 М20х1.5 L-485мм Н.036.83.140
РВД-г.24L-485мм
1
27
530-4614029 Угольник
530-4614029
2
1
28
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
4
29
40-4607032 Болт
40-4607032
2
8
30
70-4802040 Маслопровод
70-4802040
1
3
31
1221-3407090 Маслопровод
1221-3407090
1
32
600-3407080 Маслопровод
600-3407080
1
33
40-4607033-А Шайба медная 24х32х1,5
40-4607033-А
2
45
33
Кольцо USIT M24
USIT M24
2
28
33
Кольцо медное Д-24
D24х32х1.5
2
45
34
40-4607037 Болт
40-4607037
1
4
35
85-3407105-02 Болт
85-3407105-02
1
9
36
Датчик 6012.3829-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
6012.3829-03
1
36
Датчик ДАДМ-03 аварийного давления масла в двигателе и ГОРу (штырь, резьба К1/8")
ДАДМ-03
1
7
37
1220-3003010 Тяга рулевая (между осями шарниров L-920мм) М27
1220-3003010
1
1
38
102-3405113 Гайка пальца
102-3405113
2
3
39
102-3405112-01 Палец
102-3405112-01
1
40
Ф80-3407114 Кольцо уплотнительное
Ф80-3407114
4
41
Ф80-3407201 Болт L-30мм
Ф80-3407201
2
43
42
952-3407020 Переходник (замена 2022-3407202-А Угольник)
952-3407020
2
43
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
2
44
Гайка М20х1,5 ГОСТ 15522-70
М20х1,5-6Н.04.019 ГОСТ 15522-7
2
45
Ф80-3405103 Шайба стопорная
Ф80-3405103
2
22
46
63-3405115-А-02 Гидроцилиндр
63-3405115-А-02
1
47
102-3405111 Палец
102-3405111
1
5
48
922-2301023-Б-01 Кронштейн цилиндра
922-2301023-Б-01
1
