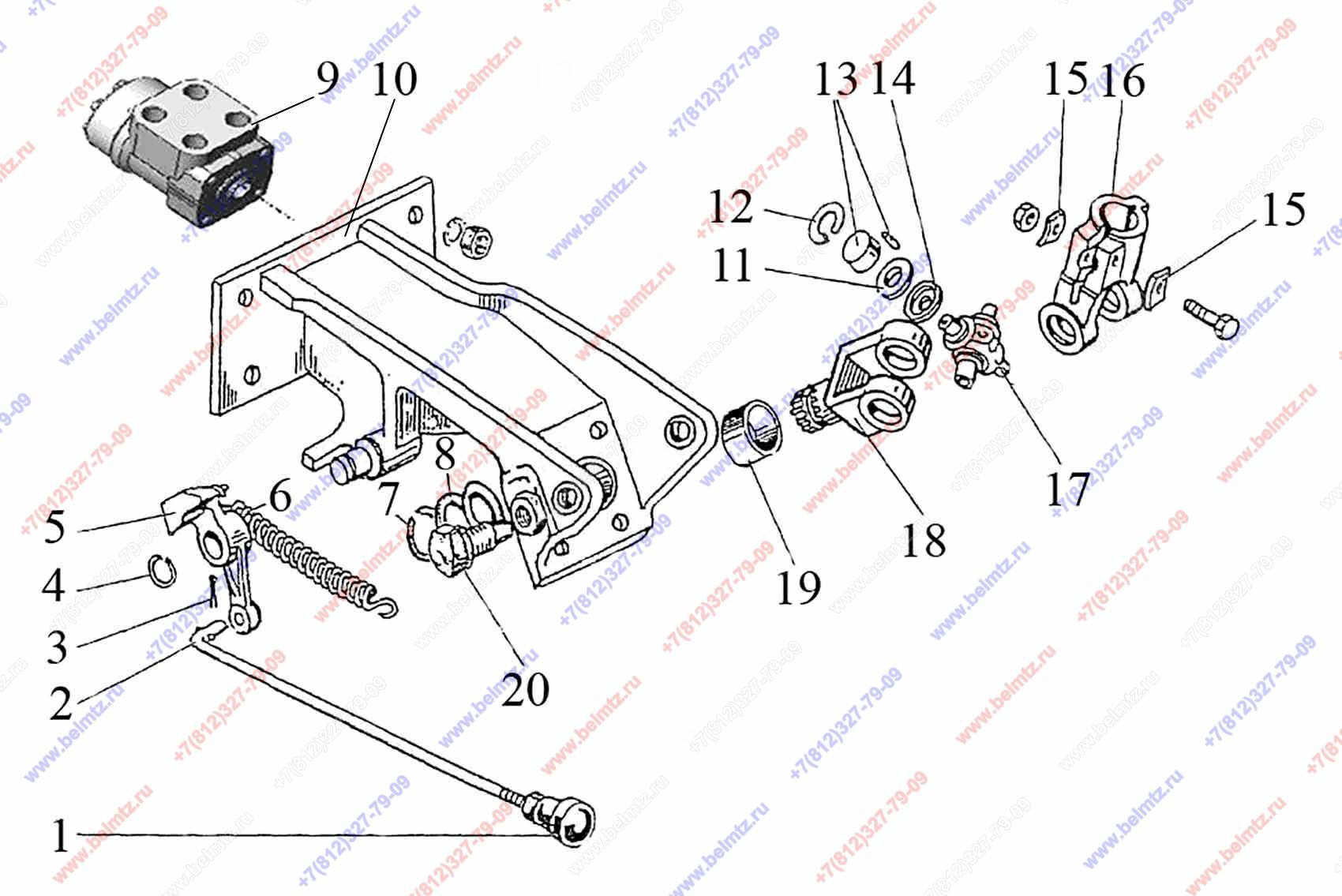

  • Группа 34. Управление рулевое. Подгруппа 3401. Колонка рулевая. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
85-3401150 Кардан на рулевое с ГОРу
85-3401150
1
2
0
Ремкомплект крестовин и шпонок рулевого управления КН-7201
КН-7201
1
5
п.11-14, 17
0
Ремкомплект МТЗ-80 для кап.ремонта рулевого управления полный КН-7202
КН-7202
1
1
1
70-4803060 Рукоятка фиксации угла наклона рулевой колонки
70-4803060.
1
2
2
822-3401001 Тяга
822-3401001
1
3
Шплинт 2,0x12 ГОСТ 397-79
2x12.019 ГОСТ 397-79
1
4
Кольцо ГОСТ 13940-86 С18 наружное
С18 ГОСТ 13940-86
1
5
85-3401014-01 Фиксатор сектора
85-3401014-01
1
6
50-1310158-Б Пружина
50-1310158-Б
1
7
Кольцо ГОСТ 13940-86 С20 наружное
С20 ГОСТ 13940-86
1
8
80-3401019 Шайба
80-3401019
1
8
85-3401019 Шайба
85-3401019
2
9
Насос-дозатор DOC 160 AD
DOC 160 AD
1
1
10
822-3401120 Кронштейн
822-3401120
1
11
50-3401064 Сальник
50-3401064
4
12
Кольцо ГОСТ 13943-86 С19 внутреннее
С19 ГОСТ 13943-86
4
13
Подшипник 904700 УС17 с обоймой и сальником (подшипник кардана рулевого упр-я) 10,005*19*9мм 0,0144
904700 УС17
4
14
50-3401063 Обойма
50-3401063
8
15
80-3401013 Шайба
80-3401013
2
16
50-3401061-А Вилка
50-3401061-А
1
9
17
50-3401062 Крестовина (без подшипников)
50-3401062
2
2
18
85-3401156-Б Вилка
85-3401156-Б
1
19
85-3401016 Втулка
85-3401016
1
20
80-3401089 Винт
80-3401089
1
