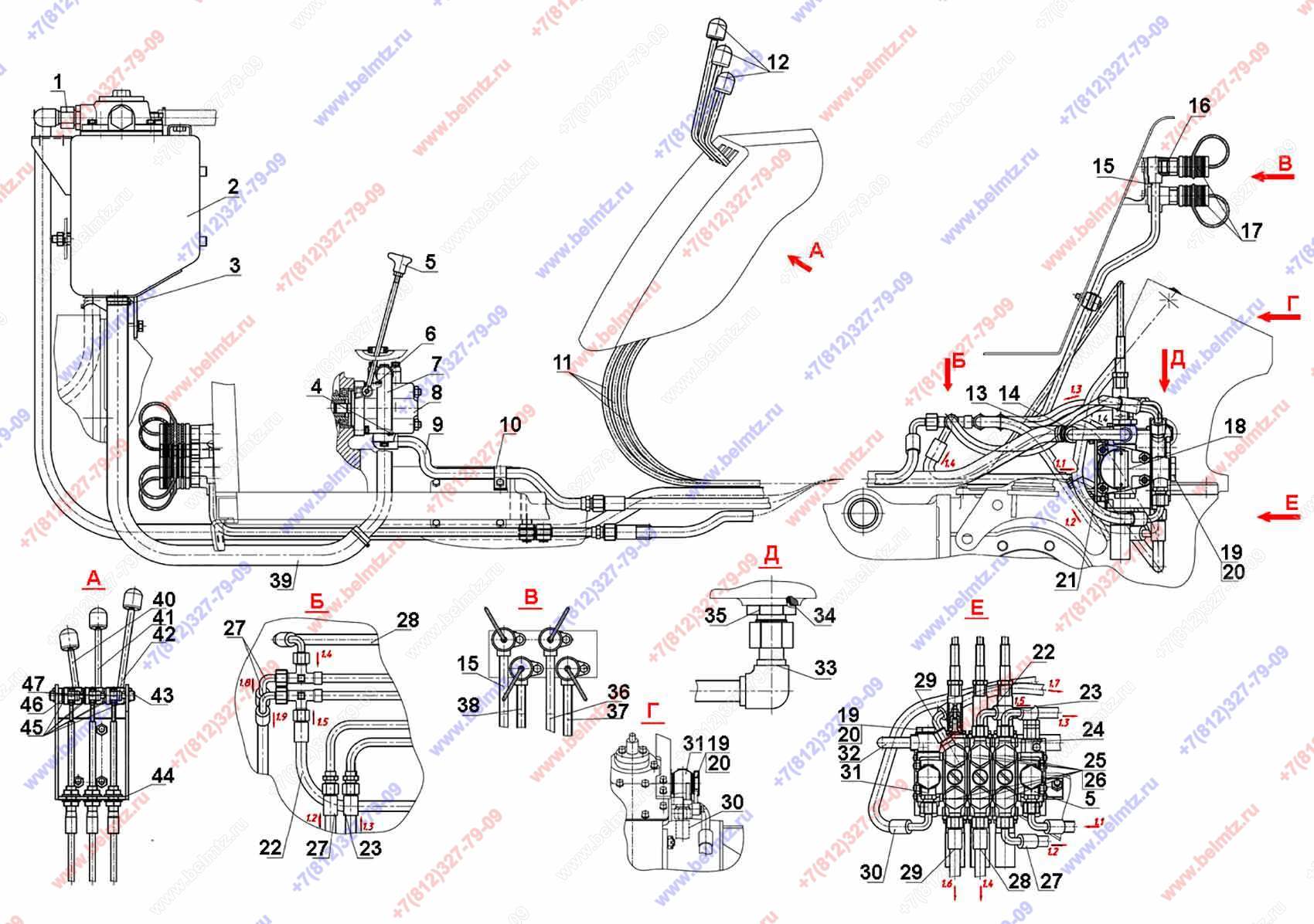

  • Группа 46. Гидросистема. Подгруппа 4607. Гидроагрегаты и арматура. МТЗ-622

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
322-4607080 Угольник
322-4607080
1
2
422-4608110 Бак
422-4608110
1
3
Хомут 25-40
25-40
2
30
4
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
2
32
5
622-4604010 Управление приводом насоса
622-4604010
1
6
Кольцо 019,60х2,5 (020-024-25-2-2)
020-024-25-2-2
1
7
322-4607060 Труба
322-4607060
1
8
НШ-14 Г-3 Насос правый
НШ-14 Г 3
1
9
322-4607050 Труба
322-4607050
1
10
50-4607041 Кронштейн
50-4607041
1
11
Трос 110-4600120-01 управл.распределителем L-2250
110-4600120-01
3
3
11
Трос ЕААВ.303635.001-02 дистанционного управления
ЕААВ.303635.001-02
3
12
А13.11.000 Рукоятка
А13.11.000
3
3
13
Хомут 20-32
20-32
4
22
14
Рукав ф18х27 мм(16 атм) ГОСТ 10362-76
ф18х27 мм(16 атм) ГОСТ 10362-7
1
2,4
L-280±1,1 мм
15
322-4607180 Труба
322-4607180
1
16
Кольцо 016,6х3,0 (017-022-30-2-2)
017-022-30-2-2
8
24
17
Муфта быстроразрывная HP10-3MX0041A0 (резьба М20х1,5)
HP10-3MX0041A0
8
18
Распределитель РП70-622
РП70-622
1
1
19
40-4607033-А Шайба медная 24х32х1,5
40-4607033-А
10
45
19
Кольцо USIT M24
USIT M24
10
28
19
Кольцо медное Д-24
D24х32х1.5
10
45
20
40-4607037 Болт
40-4607037
4
4
21
622-4607220 Кронштейн
622-4607220
1
22
680-4607140-13 Рукав L-650 мм Ø10х1 армированный Ключ 24
680-4607140-13
1
23
680-4607140-01 Рукав L-420 Ø10х1 армирован Ключ 24
680-4607140-01
2
2
24
530-4614029 Угольник
530-4614029
6
1
25
40-4607032 Болт
40-4607032
6
8
26
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
12
26
Кольцо USIT M20
USIT M20
12
8
26
Кольцо медное Д-20,2х26х1,5
Д-20
12
54
27
680-4607140-04 Рукав L-600мм Ø10х1 армирован Ключ 24
680-4607140-04
3
28
680-4607140-14 Рукав L-1035мм Ø10х1 армирован Ключ 24
680-4607140-14
1
28
РВД Г24 М20х1.5 L-1000мм Г-образный
РВД Г24 L-1000мм Г-обр
1
5
29
680-4607140-20 Рукав L-1340 Ø10х1 армирован Ключ 24
680-4607140-20
2
30
1522В-3407100-03 Рукав высокого давления ф12,5х2 (L-1200мм)
1522В-3407100-03
1
2
31
622-4607120 Штуцер
622-4607120
3
32
622-4607320 Труба
622-4607320
1
33
622-4607310 Тройник
622-4607310
1
34
Кольцо 026,50х3,0 (027-032-30-1-4)
027-032-30-1-4
4
35
С80-4607034 Штуцер
С80-4607034
3
36
622-4607330 Труба
622-4607330
1
37
622-4607340 Труба
622-4607340
1
38
322-4607190 Труба
322-4607190
1
39
Рукав ф25х35-1,6 мм(16 атм) ГОСТ 10362-76 L-770±2,2 мм
622-4607019
1
10
40
622-4607150 Рукоятка
622-4607150
1
41
622-4607150-01 Рукоятка
622-4607150-01
1
42
622-4607150-02 Рукоятка
622-4607150-02
1
43
622-4607233 Ось
622-4607233
1
44
622-4607230 Кронштейн
622-4607230
1
45
А61.01.017 Втулка
А61.01.017
6
46
622-4607234 Шайба
622-4607234
1
47
1522-4607017 Палец
1522-4607017
3
