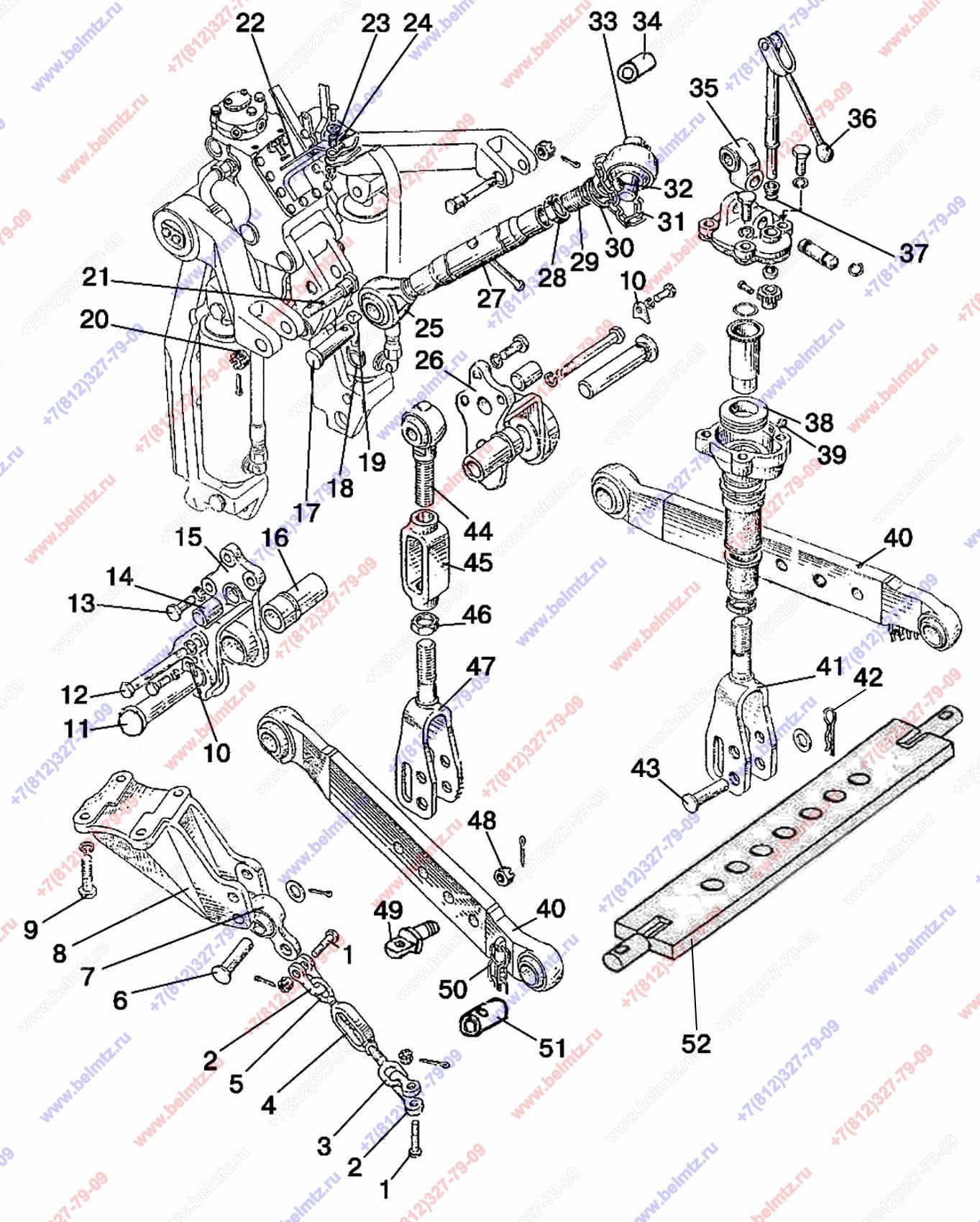

  • Группа 46. Гидросистема. Подгруппа 4605. ЗНУ К1220-4605510 и 1220-4605510-05. МТЗ-1221

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1220-4605120 Стяжка (ВЗТЧ)
1220-4605120 (ВЗТЧ)
2
(1-5, 7)
0
1220-4605120 Стяжка (МТЗ)
1220-4605120 (МТЗ)
2
6
(1-5, 7)
0
1220-4605125 Стяжка
1220-4605125
2
(3-5)
0
1220-4605590 Тяга верхняя центральная палец Ø 31,75мм
1220-4605590
1
(25, 27-33)
0
1220-4605610-01 Раскос под цельную тягу
1220-4605610-01
2
0
1220-4605612-01 Раскос винтовой под цельную тягу
1220-4605612-01
2
(44-47)
0
1220-4605670 Кронштейн
1220-4605670
1
(22-24)
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм
А61.03.000
1
2
(25, 27-33)
0
А61.03.000 Тяга верхняя центральная палец Ø 22,5мм РЗТ
А61.03.000 РЗТ
1
(25, 27-33)
0
А61.03.000-01 Тяга верхняя центральная палец Ø 25мм
А61.03.000-01
1
4
(25, 27-33)
0
К1220-4605510 Заднее навесное устройство.
К1220-4605510
1
1
1220-4605104 Болт
1220-4605104
4
2
1220-4605107 Серьга
1220-4605107
4
2
3
1220-4605102 Винт Резьба М24
1220-4605102
2
4
1220-4605103 Стяжка
1220-4605103
2
5
1220-4605102-01 Винт Резьба М24 LH
1220-4605102-01
2
6
Ф50-4605084 Палец раскоса нижний
Ф50-4605084
2
7
1220-4605105 Серьга
1220-4605105
2
8
1220-4605091-Б1 Кронштейн правый
1220-4605091-Б1
1
8
1220-4605091-Б1-01 Кронштейн левый
1220-4605091-Б1-01
1
1
9
680-2707024 Болт
680-2707024
8
10
1220-4605504 Пластина
1220-4605504
2
11
1220-4605503 Палец
1220-4605503
2
31
12
80-2800016-01 Болт
80-2800016-01
2
13
1220-4605506 Болт
1220-4605506
6
14
1220-4605507 Штифт
1220-4605507
2
15
1220-4605501-01 Кронштейн
1220-4605501-01
1
16
1220-4605502 Втулка
1220-4605502
2
17
А61.10.001-02 Палец центральной тяги Ф22мм L-115мм
А61.10.001-02
1
18
А61.05.004 Кольцо
А61.05.004
1
3
19
А61.05.005 Чека
А61.05.005
1
20
Гайка М20х1,5 ГОСТ 5919-73
М20х1,5-6Н.04.019 ГОСТ 5919-73
2
21
142-4605076 Палец Ø20 мм под крюк прицепной
142-4605076
2
21
921-4605076 Палец Ø20 мм
921-4605076
2
2
22
1220-4605675 Кронштейн
1220-4605675
1
23
50-4605069 Втулка
50-4605069
1
24
А61.07.002 Пружина
А61.07.002
1
25
А61.02.100-03 Винт (резьба М30 левая L-180мм под палец Ø22.5) нижний центральной тяги
А61.02.100-03
1
26
1220-4605501 Кронштейн
1220-4605501
1
4
27
А61.03.101 Труба центр. тяги
А61.03.101
1
28
А61.02.003 Контргайка
А61.02.003
1
4
29
1220-4605570 Винт с шарниром Ø 32 3 кат
1220-4605570
1
29
А61.02.100-04 Винт (резьба М30 правая L-180мм под палец Ø22.5) верхний центральной тяги
А61.02.100-04
1
29
А61.02.100-05 винт (резьба М30 правая L-180мм под палец Ø25.7) верхний центральной тяги
А61.02.100-05
1
30
А61.03.002 Кольцо
А61.03.002
2
31
А61.08.001-03 Цепочка (7 звеньев)
A61.08.001-03
2
32
А61.05.100-05 Чека с кольцом
А61.05.100-05
1
33
1220-4605593 Палец Ø 31,75 3 кат
1220-4605593
1
43
33
А61.03.001-01 Палец на тягу центральную Ø25мм (2 кат)
А61.03.001-01
1
33
А61.03.001-02 Палец на тягу центральную Ø22мм
А61.03.001-02
1
34
1220-4605557 Втулка переходная на 2 кат.
1220-4605557
1
35
1220-4605668-Б Серьга
1220-4605668-Б
2
36
А61.01.014 Рукоятка
А61.01.014
2
3
37
Кольцо 015,60х3,0 (016-021-30-2-4)
016-021-30-2-4
2
38
Подшипник 8110
8 110
2
39
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
2
40
1220-4605530-04 Тяга без цепочки b-38 мм
1220-4605530-04
2
40
1220-4605530-06 Тяга без цепочки b-45 мм
1220-4605530-06
2
1
40
1223-4605530-01 Тяга правая
1223-4605530-01
2
40
1223-4605530-04 Тяга
1223-4605530-04
2
1
41
1220-4605615 Вилка под цельную тягу
1220-4605615
2
1
42
А61.07.001 Шплинт пружинный
А61.07.001
2
43
1220-4605084-01 Палец L-100 мм (под цельную тягу)
1220-4605084-01
2
44
1220-4605075 Винт для раскоса 1220-4605012
1220-4605075
1
1
45
142-4605422 Стяжка
142-4605422
1
1
46
142-4605424 Контргайка
142-4605424
1
47
1220-4605620-Б Вилка под цельную тягу
1220-4605620-Б
1
1
48
70-4605316 Гайка
70-4605316
2
49
1220-4605108 Проушина
1220-4605108
2
1
50
А61.05.100 Чека 9 звеньев
А61.05.100
2
51
1220-4605558 Втулка переходная с 3 кат. на 2 кат
1220-4605558
2
2
52
1220-4605025 Поперечина
1220-4605025
1
