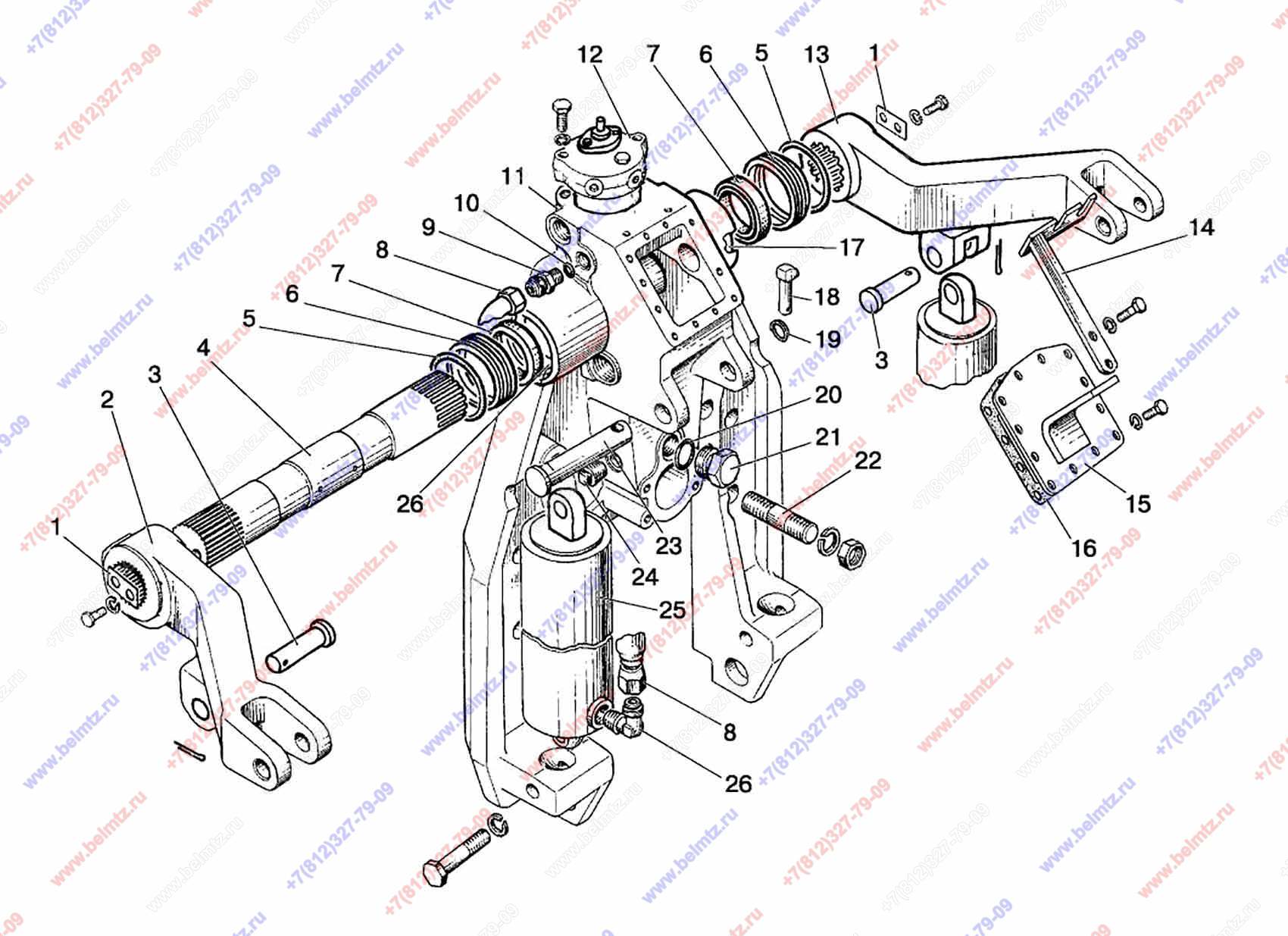

  • Группа 46. Гидросистема. Подгруппа 4635. Гидроподъемник 1221-4635010-02 с распределителем РП70. МТЗ-921

Используется в Каталогах

Беларус-921

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-4635010-02 Гидроподъемник
1221-4635010-02
1
1
40-4605023-A2 Шайба
40-4605023-A2
2
2
1221-4635013 Рычаг левый
1221-4635013
1
3
1221-4635016 Палец
1221-4635016
2
4
1221-4635014 Вал
1221-4635014
1
5
Кольцо 077,5х3,6 (079-085-36-2-2)
077,5х3,6
2
14
6
820-4635091 Стакан
820-4635091
2
7
МАНЖЕТА BABSL 60-72-7 SIMRIT 7
BABSL 60-72-7 SIMRIT 7
2
7
Манжета армированная 60х72х7-1 SCN1 (NK801B) давление до 10 атм 18938-1А
60х72х7-1 SCN1 (NK801B)
2
4
8
820-4635115-01 Рукав высокого давления ф10х1 армирован.
820-4635115-01
2
36
9
820-4635083 Штуцер
820-4635083
2
10
Кольцо 011,60х1,90 (012-015-19-2-4)
012-015-19-2-4
2
11
1221-4635011 Корпус
1221-4635011
1
12
820-4634010 Распределитель на моноблок(1221-4635010) МТЗ-80-1221
820-4634010
1
13
1221-4635012 Рычаг правый
1221-4635012
1
14
822-4635085 Кронштейн
822-4635085
1
15
820-4635125 Крышка
820-4635125
1
16
820-4635039 Прокладка
820-4635039
1
17
820-4635088 Втулка
820-4635088
4
18
А61.05.005 Чека
А61.05.005
1
19
А61.05.004 Кольцо
А61.05.004
1
3
20
Кольцо 026,50х3,0 (027-032-30-1-4)
027-032-30-1-4
1
21
80-4608021 Заглушка
80-4608021
1
22
1321-2707068-02 Шпилька
1321-2707068-02
4
23
А61.10.001 Палец центральной тяги Ф22мм L-145мм
А61.10.001
1
24
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
25
820-4625010-Б Гидроцилиндр гидроподъемника МТЗ-1221 с распределителем Р80
820-4625010-Б
2
25
820Е-4625010-Б Гидроцилиндр гидроподъемника МТЗ-1221 с распределителем Р80
820Е-4625010-Б
2
26
820-4635084 Угольник
820-4635084
2
