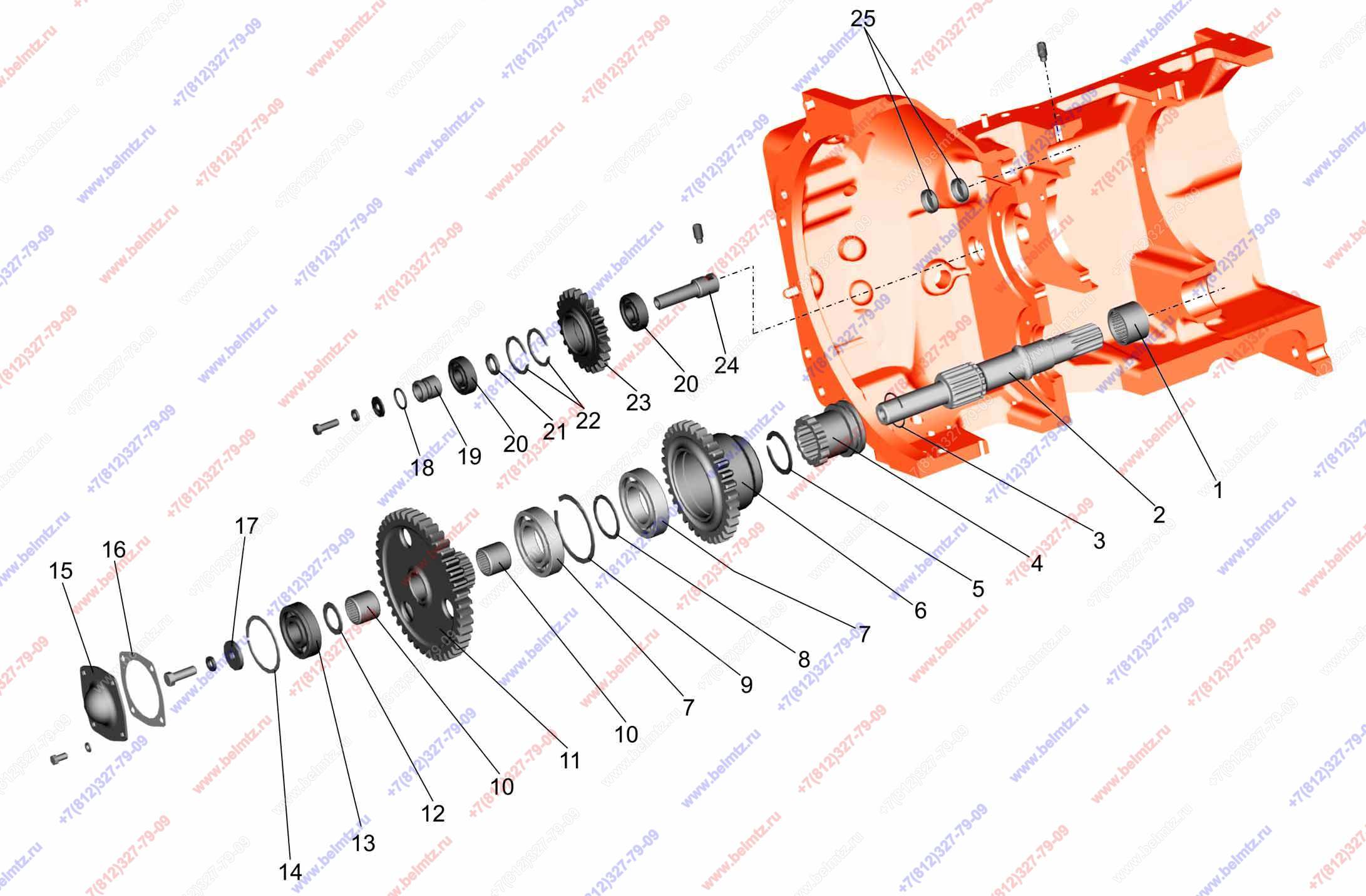

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 921-1600010. Привод ВОМ и насоса ЗНУ. МТЗ-921

Используется в Каталогах

Беларус-921

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-1601330-А Шестерня
50-1601330-А
1
(п.п.20-23)
1
Подшипник 942/40 радиальный роликовый с игольчатыми роликами 40*50*32мм 0,151кг
942/40
1
8
2
70-1601021-Б Вал ведомый привода ВОМ (внутренний)
70-1601021-Б
1
3
70-1601076 Кольцо
70-1601076
1
4
70-1601081 Муфта
70-1601081
1
1
5
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
6
6
50-1601086 Шестерня привода ВОМ z-34
50-1601086
1
1
7
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
2
10
8
70-1601083 Шайба распорная
70-1601083
1
9
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
16
10
Подшипник 943/30 радиальный роликовый с игольчатыми роликами 30*38*32мм 0,085кг
943/30
2
10
11
50-1601088-Б Шестерня привода ВОМ I ступень z-43
50-1601088-Б
1
1
12
70-1601082 Шайба распорная
70-1601082
1
13
Подшипник 50306(6306 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 30*72*19мм 0,326кг
50306
1
9
14
Кольцо ГОСТ 2893-82 В72
В72 ГОСТ 2893-82
1
15
50-1601089 Крышка подшипника
50-1601089
1
16
50-1601091 Прокладка
50-1601091
1
17
50-1601038 Шайба
50-1601038
1
18
Кольцо 024,50х3,0 (025-030-30-1-4)
025-030-030-1-4
1
19
50-1601336 Втулка упорная
50-1601336
1
20
Подшипник 304 (6304) радиальный шариковый 20*52*15мм 0,145кг
304.А
2
3
21
50-1601333 Шайба распорная
50-1601333
1
22
50-1701464 Кольцо пружинное
50-1701464
2
23
50-1601331-А Шестерня промежуточная привода насоса НШ (nдв-1800об/мин)
50-1601331-А
1
24
50-1601335 Ось привода насоса НШ (для nдв-1800об/мин)
50-1601335
1
25
922-1601022 Заглушка
922-1601022
2
