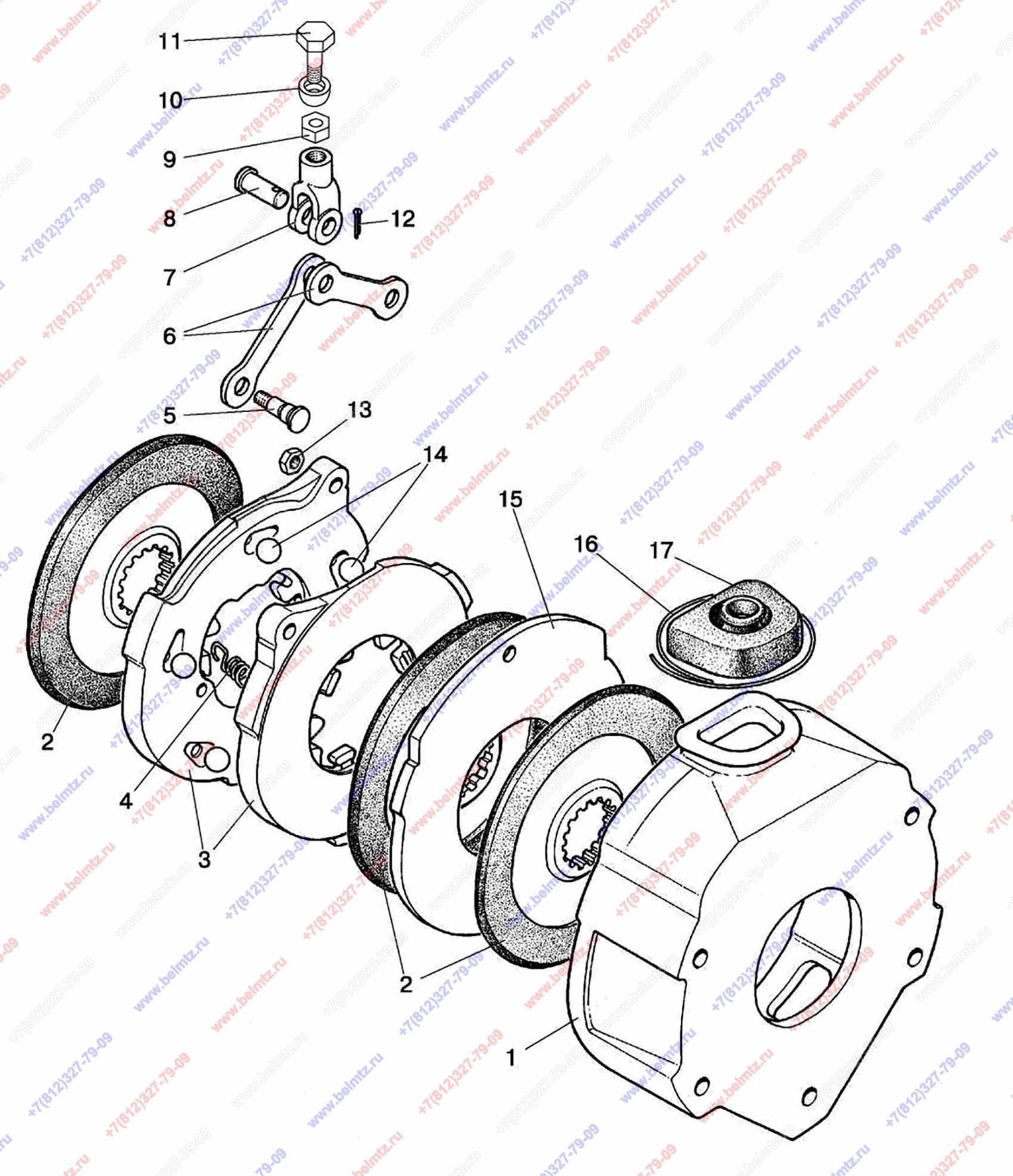

  • Группа 35. Тормоза. Подгруппа 3502. Тормоза 1522-3502010 "сухие".

Используется в Каталогах

Беларус-1523
Беларус-1221
Беларус-1025
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1522-3502010 Тормоз "сухой" 3-х дисковый
1522-3502010
2
(1-8,12-17)
0
70-3503080 Тяга тормоза
70-3503080
2
0
85-3502030 Диски нажимные, схлестка ф-205
85-3502030
2
8
(3-8, 12-14)
0
Ремкомплект МТЗ-1221 Тормозов КН-6504
КН-6504
1
8
0
Ремкомплект МТЗ-82 тормозной системы (с чехлами) СИЛИКОН КН-7284-01
КН-7284-01
1
5
1
1522-3502035 Кожух тормоза рабочий для 3-х дисковых тормозов под диаметр 205мм
1522-3502035
2
2
85-3502040 Диск тормозной ведомый (d-205)
85-3502040
6
1
2
85-3502040-04 Диск тормозной ведомый (d-205)
85-3502040-04
6
2
85-3502040-08 Диск тормозной ведомый (d-205)
85-3502040-08
6
25
3
85-3502036 Диск нажимной
85-3502036
4
4
77.38.163 Пружина (3 витка)
77.38.163
6
5
4
77.38.163 Тормозная пружина (5 витков)
77.38.163 5витков
6
9
5
50-3502198 Палец
50-3502198
4
6
85-3502196 Тяга
85-3502196
4
7
50-3502203 Вилка
50-3502203
2
8
Палец 12х32 ОСТ 37.001.163-97
12х32 ОСТ 37.001.163-97
2
9
9
Гайка М12 ГОСТ 5916-70
М12-6Н.04.019 ГОСТ 5916-70
2
10
70-3503018 Шайба
70-3503018
2
11
70-3503019 Болт
70-3503019
2
12
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
13
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
4
14
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
10
15
1522-3502037-Б Диск тормозной
1522-3502037-Б
2
1
16
Проволока 1,6-О-С L-250mm
1,6-О-С ГОСТ 3282-74
1
17
50-3502202 Чехол кожуха тормозов
50-3502202
2
10
