  • Группа 31. Колеса и ступицы. Подгруппа 3101. Колеса передние ведущие 420/70R24.

Используется в Каталогах

Беларус-1523
Беларус-2022.3
Беларус-1221

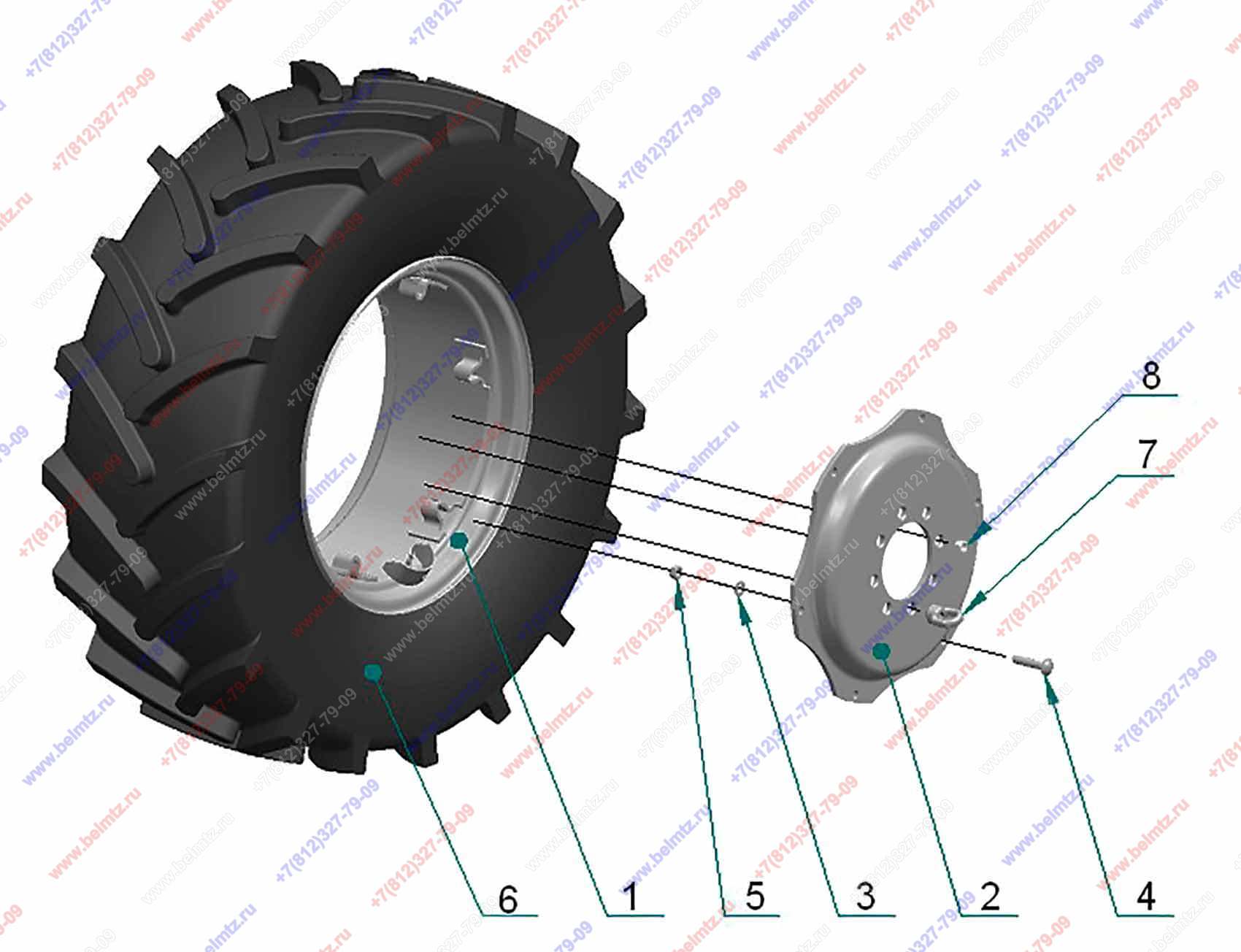

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
W12х24 -3101020-01 Обод переднего.колеса
W12-24 -3101020-01
2
(1-5)
1
W12-24-3101035 Обод W12x24 с кронштейнами
W12-24-3101035
2
2
W12-24-3101017 Диск
W12-24-3101017
2
3
52-2301065 Шайба
52-2301065
12
4
1221-3101011 Болт
1221-3101011
12
76
5
1221-3101013 Гайка
1221-3101013
12
5
Гайка М16х1,5 ГОСТ 5915-70
М16х1,5-6Н.6.019 ГОСТ 5915-70
12
6
Камера 420-24 для шин 420/70R24
420-24
2
6
Шина 420/70R24 Nortec AC 200 130/127В TL бескамерная
420/70R24 Nortec AC 200
2
6
Шина 420/70R24 Бел-90
420/70R24 Бел-90
2
7
70-3104019-01 Гайка специальная
70-3104019-01
2
8
40-3103017-01 Гайка переднего колеса
40-3103017-01
16
5
