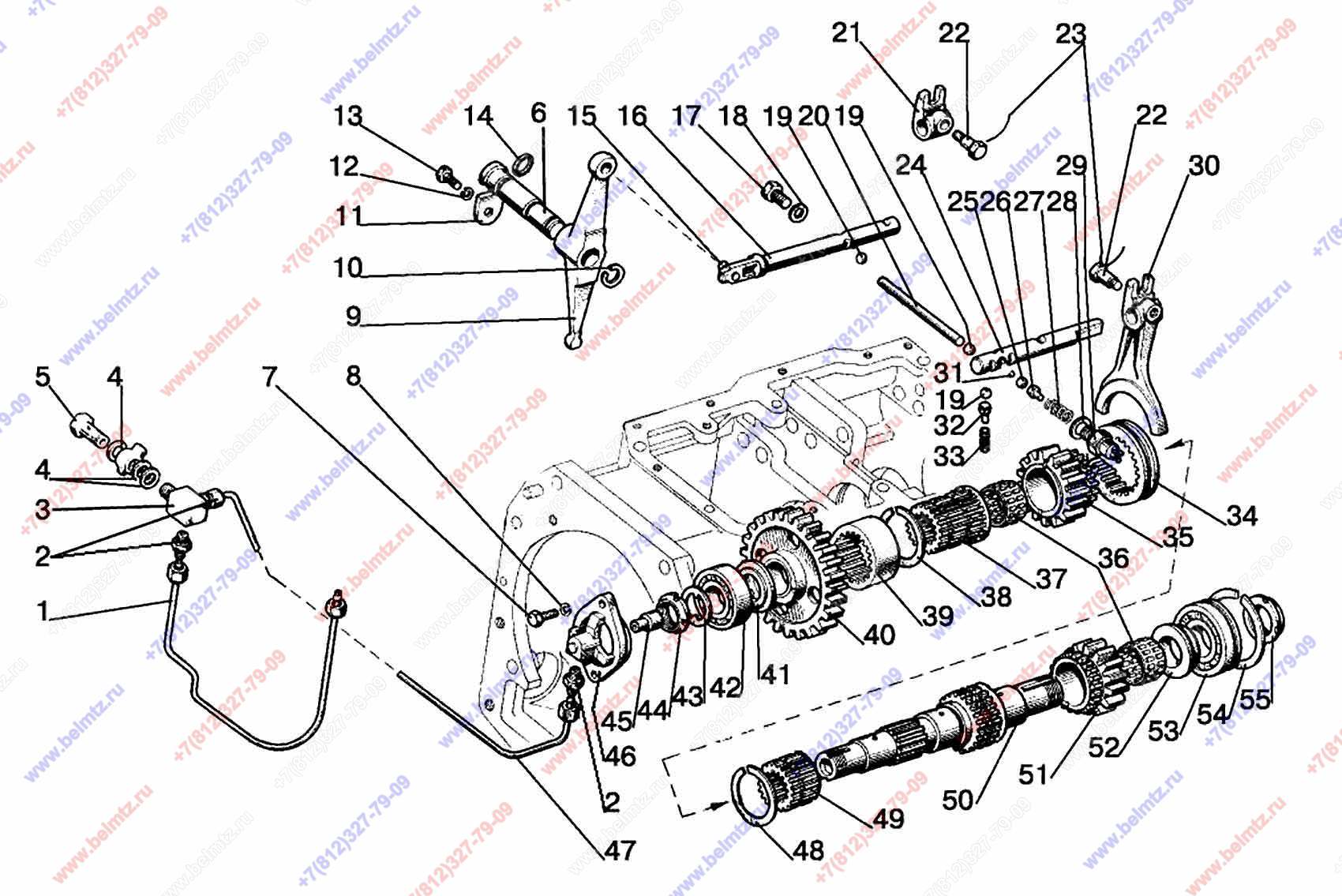

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 112-1700010-А-10. Вал пониженных передач. МТЗ-1221

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
75-1701320 Вал
75-1701320
1
(35, 37, 49, 51,52)
1
80-1701430 Трубка дросселя
80-1701430
1
2
80-1701549 Штуцер
80-1701549
3
3
80-1701057 Штуцер
80-1701057
1
4
Кольцо USIT M14
USIT M14
2
51
4
Кольцо медное Д-14.2х20х1,5 Д18-055-А
D14.2х20х1,5
1
60
5
240-1111103-А Болт (длинный 2 отв.)
240-1111103-А
1
17
6
85-1702042 Ось
85-1702042
1
7
Болт М8-6gх20 ГОСТ 7796-70
M8-6gx20.88.35.019 ГОСТ 7796-7
2
8
Шайба 8Т
8Т ОСТ 37.001.115-75
2
9
85-1702041 Коромысло
85-1702041
1
4
10
Кольцо ГОСТ 13940-86 С25 наружное
С25 ГОСТ 13940-86
1
11
85-1702043 Пластина
85-1702043
1
12
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
1
13
Болт М10-6gх20 ГОСТ 7796-70
М10-6gх20.88.35.019 ГОСТ 7796-
1
14
Кольцо 025,50х2,5 (026-030-25-2-2)
026-030-25-2-2
1
15
85-1702049 Палец
85-1702049
1
16
85-1702039 Поводок
85-1702039
1
17
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
1
18
85-1702051 Шайба
85-1702051
1
19
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
3
20
85-1702046 Палец
85-1702046
1
21
85-1702045 Поводок
85-1702045
1
22
80-1702108 Болт
80-1702108
2
2
23
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
24
85-1702035 Поводок
85-1702035
1
25
Шарик 12,7-60 ГОСТ 3722-81
12,7-60 ГОСТ 3722-81
1
26
85-1702305 Штифт
85-1702305
1
4
27
12-23-668-A Пружина
12-23-668-A
1
28
50-1702048 Прокладка регулировочная
50-1702048
10
29
1342.3768-02 Выключатель блокировки стартера (евроразъем)
1342.3768-02
1
13
29
ВК 12-41 Выключатель блокировки стартера (герметичный)
ВК-12-41
1
4
30
85-1702027 Вилка
85-1702027
1
2
31
85-1702301 Ось
85-1702301
1
32
80-1704039 Направляющая
80-1704039
1
30
33
50-1702148-А Пружина
50-1702148-А
1
19
34
112-1701343 Муфта
112-1701343
1
2
35
112-1701351 Шестерня z-20,D-29,h-35,H-47
112-1701351
1
36
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
6
37
80-1701346 Втулка
80-1701346
1
38
Кольцо ГОСТ 13940-86 2С70
2С70 ГОСТ 13940-86
1
22
39
1222-1701344 Втулка
1222-1701344
1
3
40
80-1701340 Шестерня
80-1701340
1
41
80-1701306 Шайба
80-1701306
1
1
42
Подшипник 12507 (NF2207) Роликовый радиальный 35*72*23мм 0,43кг
12507 КМ
1
3
43
86-1802052 Шайба
86-1802052
1
1
44
52-2308097 Гайка
52-2308097
1
3
45
80-1701053 Дроссель
80-1701053
1
9
46
80-1701311-А Стакан
80-1701311-А
1
1
47
80-1701420 Трубка
80-1701420
1
2
48
54-31-472 Кольцо пружинное
54-31-472
1
49
75-1701352 Втулка
75-1701352
1
2
50
75-1701335 Вал пониженных передач
75-1701335
1
51
112-1701361 Шестерня z-22
112-1701361
1
52
80-1701339 Втулка
80-1701339
1
53
Подшипник 692309КМ
692309КМ
1
4
54
80-1701396 Кольцо
80-1701396
1
55
80-1701045 Гайка
80-1701045
1
6
